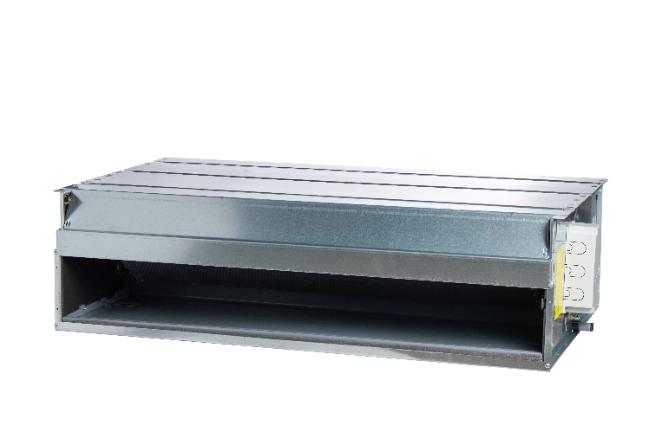

Μονάδες με fan coil μεσαίου αγωγού ESP σειρά HPL

Το fan coil διαθέτει 7 τυποποιημένα μεγέθη διαφορετικής χωρητικότητας ροής αέρα (από 340 έως 2100^m3/h), καθένα από τα οποία είναι εξοπλισμένο με πηνίο 3 ή 4 σειρών και με δυνατότητα προσθήκης πηνίου 1 ή 2 σειρών για συστήματα 4 σωλήνων. Πρόκειται για την πληρέστερη σειρά, ιδανική για όλες τις απαιτήσεις κλιματισμού.

Βασικά χαρακτηριστικά :

• Υψηλό επίπεδο άνεσης
• Μεγάλο εύρος λειτουργίας
• Στατική πίεση έως 80 Pa
• Γαλβανισμένο χαλύβδινο περίβλημα
• Χάλκινος εναλλάκτης θερμότητας υψηλής απόδοσης
• Στατικά και δυναμικά ζυγοσταθμισμένος ανεμιστήρας για εξαιρετικά αθόρυβη λειτουργία
• Εγκατάσταση σε οριζόντια και κάθετη θέση

Πλεονεκτήματα :

• Το περίβλημα είναι κατασκευασμένο από γαλβανισμένο χάλυβα 1 mm και μονωμένο με αφρό πολυολεφίνης 3 mm (κλάση M1).
• Οι ανεμιστήρες διαθέτουν πτερύγια από αλουμίνιο ή πλαστικό.
• Ο κινητήρας 5 ταχυτήτων είναι τοποθετημένος σε αντικραδασμικά τακάκια. Ο σχεδιασμός διαθέτει εσωτερική θερμική προστασία με αυτόματη επαναφορά (βαθμός προστασίας IP 20, κλάση B).
• Ο εναλλάκτης θερμότητας δεν είναι κατάλληλος για χρήση σε διαβρωτική ατμόσφαιρα, όπου μπορεί να υποστεί διάβρωση. Οι συνδέσεις βρίσκονται στην αριστερή πλευρά κοιτάζοντας από την έξοδο αέρα της μονάδας.
• Ο δίσκος συμπυκνωμάτων είναι κατασκευασμένος από πλαστικό. Ο σχεδιασμός σε σχήμα L επιτρέπει την εγκατάσταση της μονάδας fan coil σε οριζόντια ή κάθετη θέση.
• Το φίλτρο είναι κατασκευασμένο από ίνες πολυπροπυλενίου τεντωμένες σε γαλβανισμένο χαλύβδινο πλαίσιο. Το πλαίσιο τοποθετείται σε ειδικούς οδηγούς για εύκολη αφαίρεση και τοποθέτηση του φίλτρου κατά τη συντήρηση.

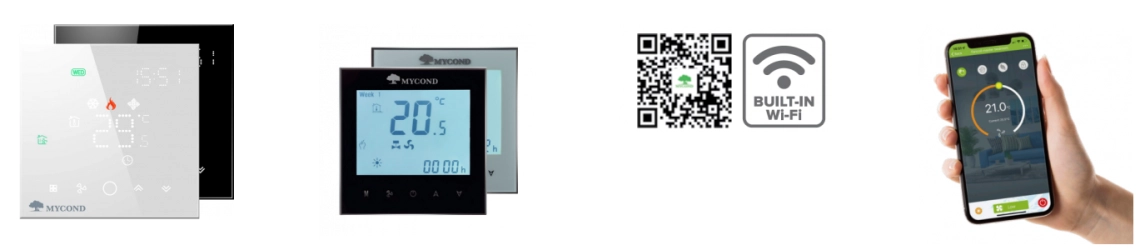

Το βέλτιστο σύνολο αυτοματισμών για προσιτό και απλό έλεγχο μέσω smartphone

μονάδες fan coil 3 σειρών, μοντέλα με 2 σωλήνες. Προδιαγραφές

μονάδες fan coil 4 σειρών, μοντέλα 2 σωλήνων. Προδιαγραφές

μονάδα fan coil 3+1 σειρών, μοντέλα με 4 σωλήνες.Προδιαγραφές

Τα χαρακτηριστικά δίνονται για τις ακόλουθες παραμέτρους λειτουργίας:
Στατική πίεση: 0Pa
ΨΥΞΗ: θερμοκρασία αέρα εισόδου +27 °C ξηρ. θερμοκρασία, +19 °C υγρασία. θερμ. Θερμοκρασία νερού εισόδου/εξόδου. +7/12 °C.
ΘΕΡΜΑΝΣΗ: θερμοκρασία αέρα στην είσοδο +20 °C. Θερμοκρασία νερού εισόδου/εξόδου. +50/45 °C.
Σύστημα θέρμανσης 4 σωλήνων: θερμοκρασία αέρα στην είσοδο +20 °C. Θερμοκρασία νερού εισόδου/εξόδου. +65/55 °C.

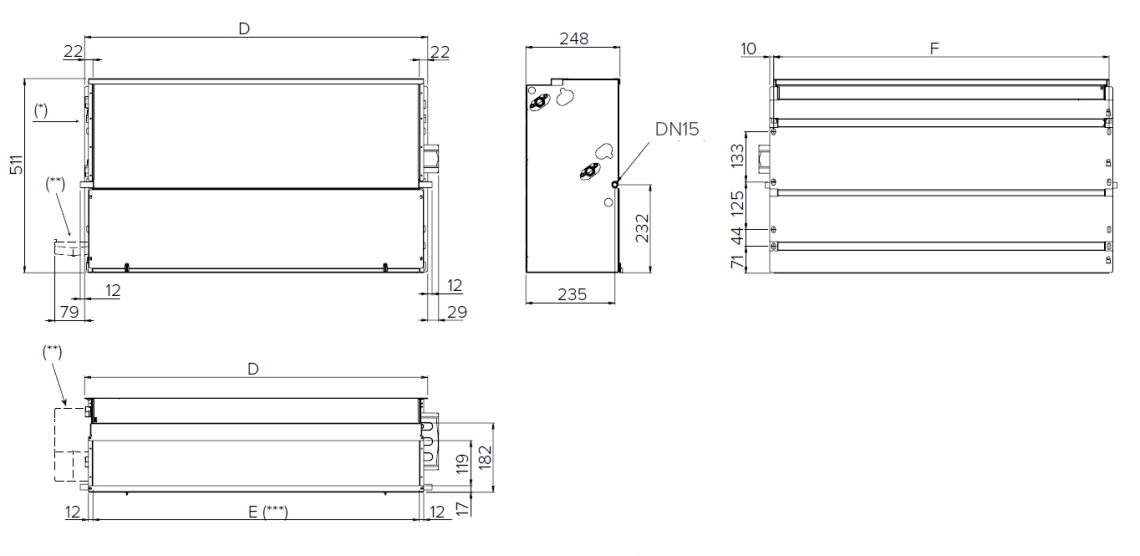

Κάθετη εγκατάσταση

Σημείωση:
(*) - Συνδέσεις σπειρών στα αριστερά
(**) - Πρόσθετος δίσκος συμπυκνωμάτων (προαιρετικά)
(***) - Διαστάσεις πλαισίου εισαγωγής: E x 119 mm
(****) - Εξωτερική διάμετρος

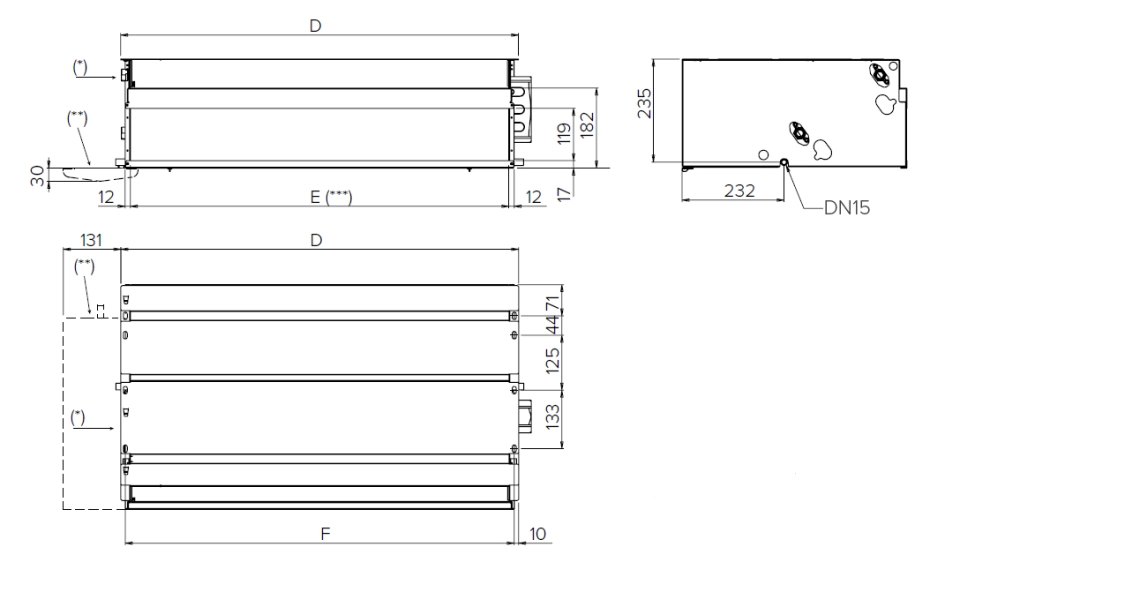

Οριζόντια εγκατάσταση

Σημείωση:
(*) - Συνδέσεις σπειρών στα αριστερά
(**) - Πρόσθετος δίσκος συμπυκνώματος (προαιρετικά)
(***) - Διαστάσεις πλαισίου εισαγωγής: E x 119 mm
(****) - Εξωτερική διάμετρος

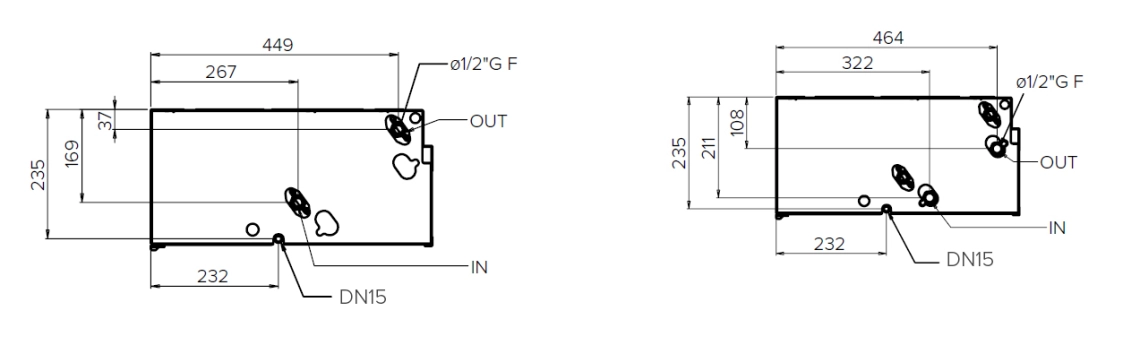

Συνδέσεις πηνίων

σπείρες 3 ή 4 σειρών / Πρόσθετη σπείρα θέρμανσης (1 ή 2 σειρές)
