μονάδες fan coil κασέτας 4 δρόμων σειράς MCFK-T2

Η μονάδα fan coil της κασέτας εγκαθίσταται στην οροφή, χωρίς να καταλαμβάνει πολύτιμο χώρο στους τοίχους και χωρίς να διαταράσσει την εσωτερική διακόσμηση. Αυτός ο τύπος χρησιμοποιείται συχνότερα σε εμπορικούς χώρους με όχι πολύ ψηλή οροφή

Ικανότητα ψύξης: 2.4 ... 12,6 kW

Ικανότητα θέρμανσης: 3,7 ... 18,9 kW

μονάδες fan coil κασέτας 4 δρόμων σειράς MCFK-T2

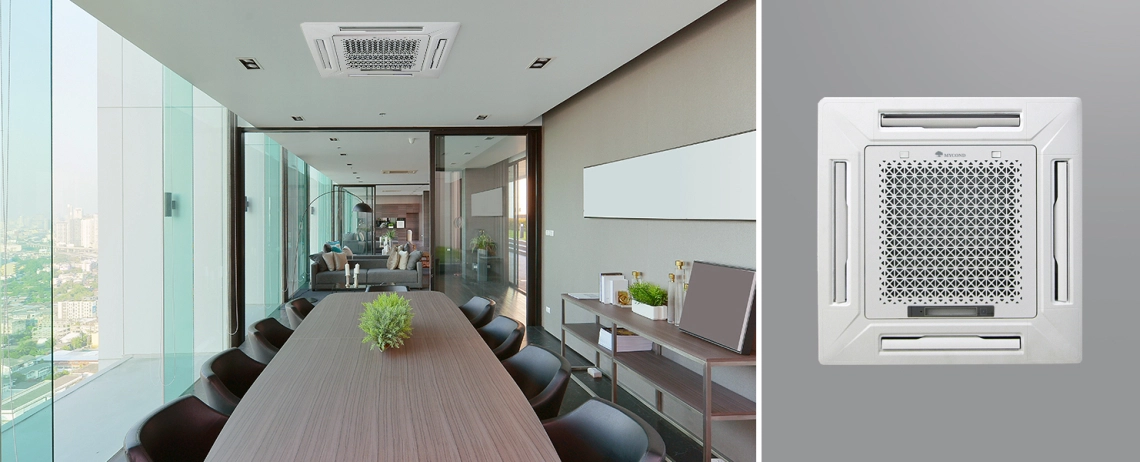

Ένα ευρύ φάσμα δυνατοτήτων ψύξης και θέρμανσης επιτρέπει τη χρήση τους σε χώρους οποιουδήποτε μεγέθους. Και ο κομψός κομψός σχεδιασμός του πάνελ διακόσμησης θα ταιριάξει σε κάθε εσωτερικό χώρο.

MCFK-T2 series

Χαρακτηριστικά και πλεονεκτήματα :

Λόγω του συμπαγούς περιβλήματός της (570 x 570 mm), η συσκευή μπορεί να εγκατασταθεί σε τυπικά συστήματα ψευδοροφής χρησιμοποιώντας τη μονάδα 600 x 600.
το σύστημα διανομής αέρα 4 κατευθύνσεων σας επιτρέπει να ψύχετε ή να θερμαίνετε ομοιόμορφα τον χώρο χωρίς να δημιουργούνται ρεύματα και δυσφορία
Ο επαναστατικός σχεδιασμός φυγοκεντρικού ανεμιστήρα εξασφαλίζει αθόρυβη λειτουργία και υψηλή ροή αέρα
Ο βελτιστοποιημένος εναλλάκτης θερμότητας παρέχει υψηλή απόδοση ψύξης και θέρμανσης
Η ισχυρή αντλία αποστράγγισης παρέχει ύψος νερού έως και 1200 mm
Φίλτρο υψηλής απόδοσης με στοιχείο φιλτραρίσματος από συνθετικές ίνες για ακόμα πιο φρέσκο και καθαρό αέρα
Θύρα εισαγωγής φρέσκου αέρα

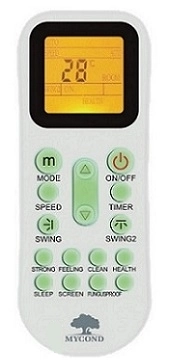

Η μονάδα τηλεχειρισμού IR διαθέτει απλό προγραμματισμό με ευανάγνωστα κουμπιά για τον έλεγχο. Άνετος και ελαφρύς σχεδιασμός που το καθιστά ιδανικό για καθημερινή χρήση

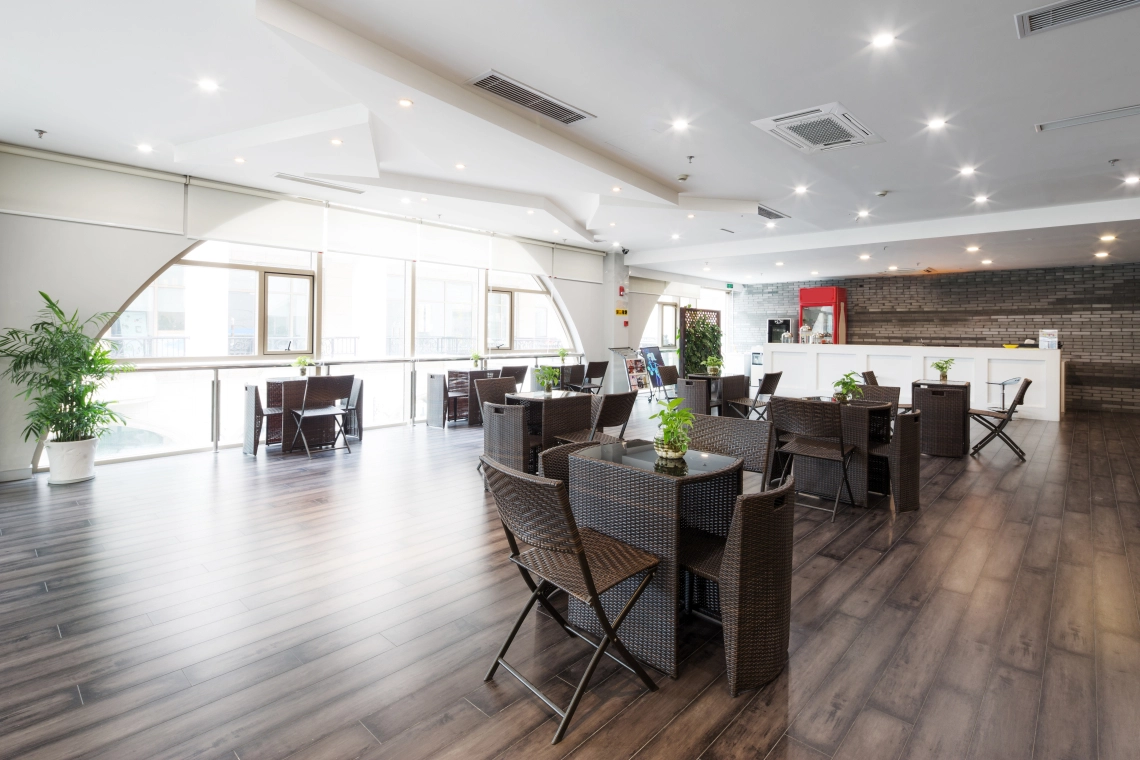

restaurant

Προδιαγραφές	Μονάδες	MCFK-03T2	MCFK-04T2	MCFK-05T2	MCFK-06T2
Παροχή αέρα, H/M/L	^m3/h	510/440/360	680/580/480	850/730/600	1020/765/510
Συνολική ψυκτική ικανότητα, H/M/L	kW	3,3/2,8/2,4	3,9/3,4/2,8	4,5/3,6/3,1	5,4/4,6/3,5
Ισχύς θέρμανσης, H/M/L	kW	4,8/4,2/3,7	5,8/5,1/4,5	6,8/5,9/5,2	8,1/6,9/5,3
Ρεύμα λειτουργίας	A	0,23	0,27	0,31	0,41
Επίπεδο θορύβου	dB(A)	39	42	44	44
Παροχή νερού	kg/h	620	700	940	1150
Πτώση πίεσης στον εναλλάκτη θερμότητας	kPa	26	27	29	31
Τύπος ανεμιστήρα/κινητήρα		Φυγοκεντρικός ανεμιστήρας / ηλεκτρικός κινητήρας συλλέκτη
Μόνωση		Κατηγορία Β	Τάξη Β	Τάξη Β	Κατηγορία B
Παροχή ρεύματος		220-230 V / 1 φάση / 50 ή 60 Hz
Κατανάλωση ισχύος κινητήρα	W	55	62	75	90
Εναλλάκτης θερμότητας		Σωλήνες χαλκού με πτερύγια αλουμινίου, 2 σειρές
Μέγιστη πίεση λειτουργίας	MPa	1,6	1,6	1,6	1,6
Σωλήνας εισόδου/εξόδου νερού	mm	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"
Σωλήνας συμπυκνώματος	mm	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"
Διαστάσεις μονάδας	mm	570x570x260	570x570x260	570x570x260	835x835x240
Διαστάσεις πάνελ	mm	650x650x55	650x650x55	650x650x55	950x950x55
Διαστάσεις συσκευασμένης μονάδας	mm	650x650x290	650x650x290	650x650x290	910x910x310
Διαστάσεις συσκευασμένου πίνακα	mm	710x710x80	710x710x80	710x710x80	1000x1000x100
Καθαρό βάρος, µονάδα	kg	18	18	18	24
Καθαρό βάρος, πάνελ	kg	3	3	3	5
Βάρος συσκευασμένης μονάδας	kg	20,3	20,3	20,3	28
Βάρος συσκευασμένου πίνακα	kg	5	5	5	7

Προδιαγραφές	Μονάδες	MCFK-08T2	MCFK-10T2	MCFK-12T2	MCFK-14T2
Παροχή αέρα, H/M/L	^m3/h	1360/1020/680	1700/1275/850	2040/1530/1020	2380/1785/1190
Συνολική ψυκτική ικανότητα, H/M/L	kW	7,2/6,2/4,7	9,1/7,7/5,9	10,8/9,2/7,1	12,6/10,7/8,2
Θερμαντική ικανότητα, H/M/L	kW	10,8/9,2/7,0	13,5/11,5/8,8	16,2/13,8/10,5	18,9/16,1/12,3
Ρεύμα λειτουργίας	A	0,59	0,67	0,84	0,98
Επίπεδο θορύβου	dB(A)	45	48	50	51
Παροχή νερού	kg/h	1400	1680	1820	2245
Πτώση πίεσης στον εναλλάκτη θερμότητας	kPa	34	36	39	42
Τύπος ανεμιστήρα/κινητήρα		Φυγοκεντρικός ανεμιστήρας / ηλεκτρικός κινητήρας συλλέκτη
Μόνωση		Κατηγορία Β	Τάξη Β	Τάξη Β	Κατηγορία B
Παροχή ρεύματος		220-230 V / 1 φάση / 50 ή 60 Hz
Κατανάλωση ισχύος κινητήρα	W	131	145	186	225
Εναλλάκτης θερμότητας		Σωλήνες χαλκού με πτερύγια αλουμινίου, 2 σειρές
Μέγιστη πίεση λειτουργίας	MPa	1,6	1,6	1,6	1,6
Σωλήνας εισόδου/εξόδου νερού	mm	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"
Σωλήνας συμπυκνώματος	mm	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"
Διαστάσεις μονάδας	mm	835x835x240	835x835x280	835x835x280	835x835x280
Διαστάσεις πάνελ	mm	950x950x55	950x950x55	950x950x55	950x950x55
Διαστάσεις συσκευασμένης μονάδας	mm	910x910x310	910x910x350	910x910x350	910x910x350
Διαστάσεις συσκευασμένου πίνακα	mm	1000x1000x100	1000x1000x100	1000x1000x100	1000x1000x100
Καθαρό βάρος, μονάδα	kg	25,5	26,5	28	28
Καθαρό βάρος, πάνελ	kg	5	5	5	5
Βάρος συσκευασμένης μονάδας	kg	29	31	32,5	32,5
Βάρος συσκευασμένου πάνελ	kg	7	7	7	7

Ονομαστικές συνθήκες δοκιμής:
Θερμοκρασία αέρα εισόδου +27 °C DB / +19,5 °C WB, θερμοκρασία νερού εισόδου +7 °C, θερμοκρασία νερού εξόδου +12 °C.
Θέρμανση: θερμοκρασία εισερχόμενου αέρα +21 °C, θερμοκρασία εισερχόμενου νερού +60 °C, η ίδια παροχή νερού όπως στη λειτουργία ψύξης.
Η στάθμη ηχητικής πίεσης έχει μετρηθεί σε ηχομονωμένο χώρο, με σημείο αναφοράς 1,5 m κάτω από τον κατακόρυφο άξονα της μονάδας.

Διαστάσεις

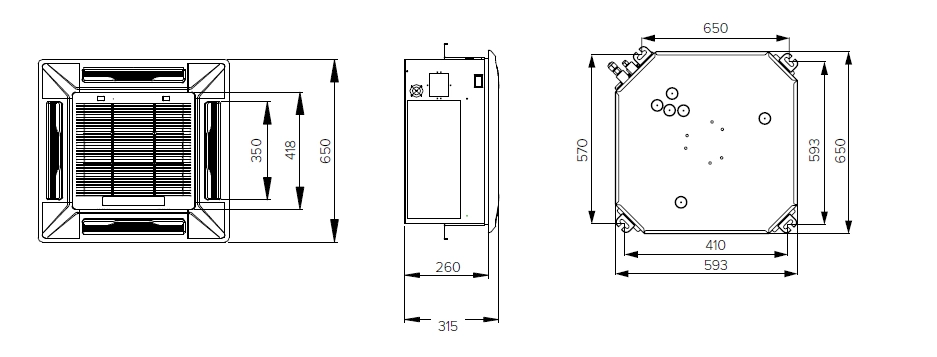

Εμφάνιση και διαστάσεις των μονάδων fan coil MCFK 03\04\05

Dimensions

Διαστάσεις

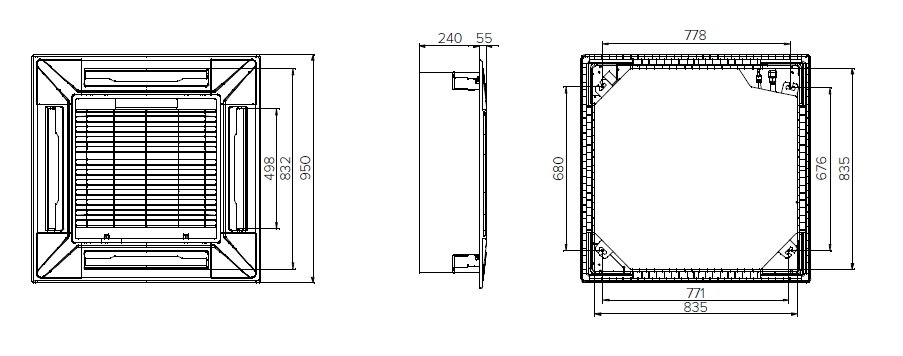

Εμφάνιση και διαστάσεις των μονάδων fan coil MCFK 06/08

Dimensions_2

Διαστάσεις

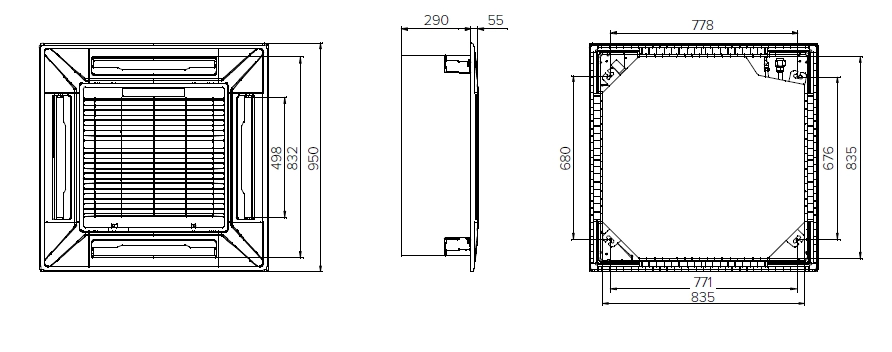

Εμφάνιση και διαστάσεις των μονάδων fan coil MCFK 10/12/14

Dimensions_3

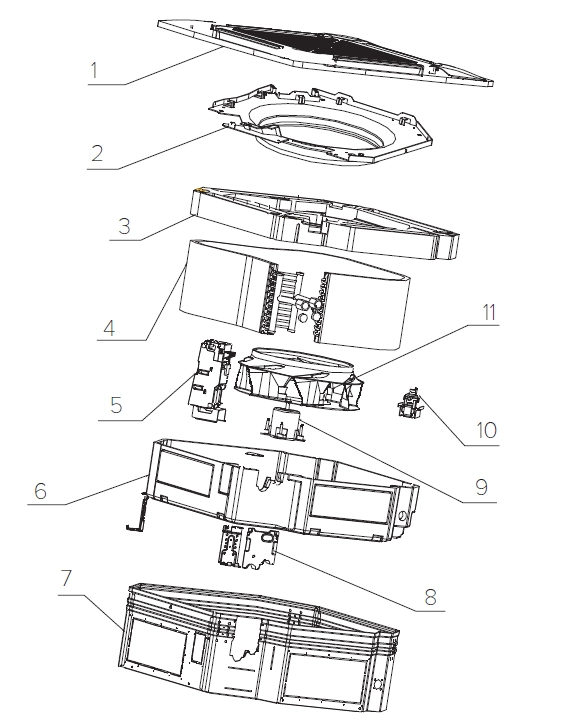

Εξαρτήματα*

Υπόμνημα:

1 - Διακοσμητικό πάνελ με φίλτρο
2 - Πίνακας ρύθμισης ροής αέρα
3 - Σκεύος αποστράγγισης
4 - Εναλλάκτης θερμότητας
5 - Κουτί ελέγχου
6 - Μονωτικό υλικό θερμαντήρα
7 - Κύριο σώμα
8 - Σωληνωτό εξάρτηµα
9 - Κινητήρας ανεμιστήρα
10 - Αντλία αποστράγγισης
11 - Ανεμιστήρας

* Τα εξαρτήματα ενδέχεται να διαφέρουν ανάλογα με το μοντέλο. Αυτό το σχηματικό σχέδιο αναφέρεται στα μοντέλα MCFK 10/12/14.

Components
