Μονάδες ανεμιστήρα αεραγωγών υψηλής ESP σειράς DFCL

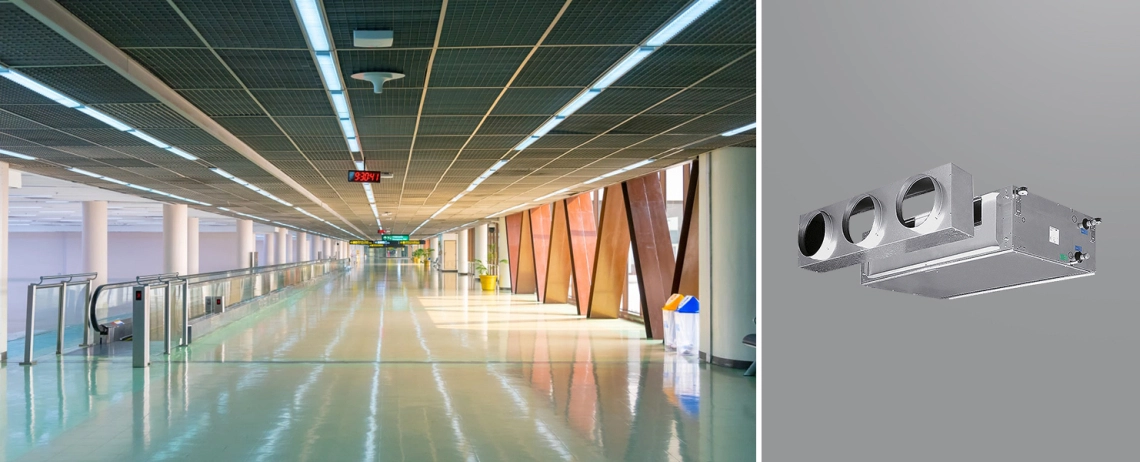

Ο αεραγωγός υψηλής πίεσης χρησιμοποιείται συνήθως σε μεγάλους χώρους με ψηλά ταβάνια, όπως αίθουσες συνεδριάσεων, ξενοδοχεία, αεροδρόμια, μουσεία και άλλα μεγάλα κτίρια. Η υψηλή πίεση του αέρα που παρέχεται από τον αεραγωγό fan coil επιτρέπει την ομοιόμορφη κατανομή του αέρα σε ολόκληρο το χώρο, παρέχοντας άνετες συνθήκες για τους ενοίκους

Ικανότητα ψύξης: 4,17 ... 38,28 kW

Ικανότητα θέρμανσης: 8,76 ... 50,95 kW

Μονάδες ανεμιστήρα αεραγωγών υψηλής ESP σειράς DFCL

Ένα ευρύ φάσμα χωρητικοτήτων, εκδόσεις με 2 σωλήνες, καθώς και ένας πρόσθετος εναλλάκτης θερμότητας με 4 σωλήνες για θέρμανση, επιτρέπουν τη χρήση τους για ένα ευρύ φάσμα εφαρμογών. Και η δυνατότητα ελέγχου μέσω Wi-Fi ( ως επιλογή) επιτρέπει τον έλεγχο του κλίματος από οπουδήποτε στον κόσμο.

4-pipe heat exchanger for heating

Βασικά χαρακτηριστικά :

Μεγάλη ευελιξία στο σχεδιασμό συστημάτων κλιματισμού για κρυφή τοποθέτηση.
Σημαντικές χωρητικότητες για μεγάλους χώρους.
Η στατική πίεση είναι έως 180 Pa στα μεγέθη 1-5 και έως 400 Pa στα μεγέθη 6-7.
Χαμηλό επίπεδο θορύβου.
Μεγάλο εύρος λειτουργίας των θερμοκρασιών νερού εισόδου.

Πλεονεκτήματα :

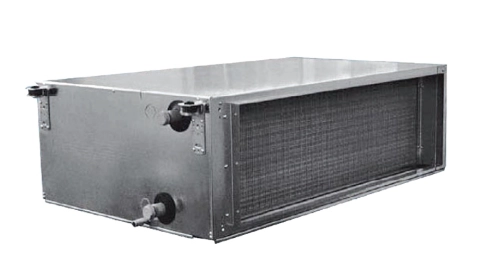

Ο σκελετός αποτελείται από αυτοφερόμενα γαλβανισμένα χαλύβδινα πάνελ με θόρυβο/θερμική μόνωση (κλάση M1).
Ένα ανακτήσιμο φίλτρο αέρα προσαρτημένο σε γαλβανισμένο πλαίσιο, εύκολα προσβάσιμο για καθαρισμό και συμβατό με συνθετικό φίλτρο G3 48 mm (απόδοση καθαρισμού 84%).
Ένας αθόρυβος φυγοκεντρικός ανεμιστήρας από γαλβανισμένο χάλυβα με διπλή φτερωτή, τοποθετημένος στον ίδιο άξονα με τον κινητήρα. Μονοφασική παροχή ρεύματος 230 V, 50 Hz.
Ο υψηλής απόδοσης εναλλάκτης θερμότητας είναι κατασκευασμένος από χάλκινους σωλήνες με πτερύγια αλουμινίου. Από προεπιλογή, η σύνδεση βρίσκεται στην αριστερή πλευρά. Η σύνδεση σωλήνων στη δεξιά πλευρά γίνεται κατόπιν αιτήματος.
Μεγάλο εύρος λειτουργίας των θερμοκρασιών νερού εισόδου.

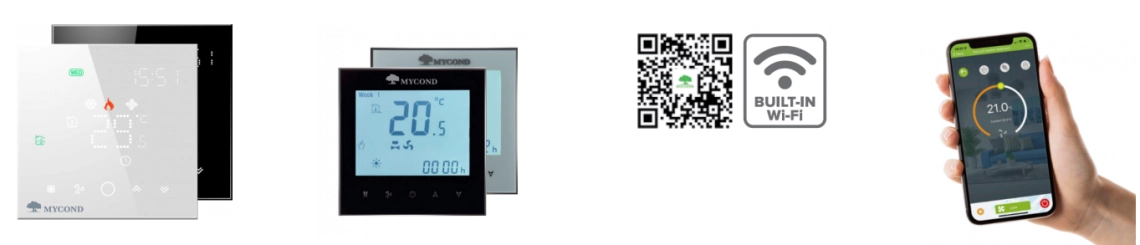

Το βέλτιστο σύνολο αυτοματισμών για προσιτό και απλό έλεγχο μέσω smartphone

The optimal set

μονάδες fan coil 2 σωλήνων 3 σειρών. Προδιαγραφές

Προδιαγραφές	Μονάδες	DFCL 13			DFCL 23			DFCL 33			DFCL 43			DFCL 53
Αριθμός ταχυτήτων		1	3	5	1	3	5	1	3	5	1	3	5	1	3	5
Ρυθμός ροής αέρα	^m3/h	995	1340	1925	855	1550	2510	1815	2300	2790	2265	2855	3400	2905	3540	4400
Συνολική ψυκτική ικανότητα	kW	4,05	4,78	5,78	4,32	6,14	7,90	7,43	8,44	9,36	9,63	10,91	11,91	12,67	14,07	15,79
Φαινόμενη ψυκτική ικανότητα	kW	3,42	4,24	5,49	3,29	5,08	7,12	6,02	7,10	8,16	7,70	9,05	10,16	10,31	11,82	13,78
Ικανότητα θέρμανσης	kW	7,91	9,73	12,33	7,75	11,92	16,44	14,27	16,80	19,10	18,06	21,21	23,85	23,64	27,14	31,42
Απώλεια πίεσης (ψύξη)	kPa	7,0	9,6	13,7	8,7	16,9	27,4	18,7	23,8	28,8	18,4	23,5	28,0	17,2	21,2	26,5
Απώλεια πίεσης (θέρμανση)	kPa	4,8	7,1	11,0	5,1	14,1	20,9	12,3	16,6	21,1	9,2	12,5	15,5	10,9	14,1	18,4
Κατανάλωση ισχύος	W	136	175	240	180	273	340	390	470	523	445	550	680	541	703	885
Επίπεδο ηχητικής ισχύος	dB(A)	46	52	59	47	57	64	58	62	66	60	65	69	64	69	75
Επίπεδο ηχητικής πίεσης*	dB(A)	37	43	50	38	48	55	49	53	57	51	56	60	55	60	66

Τα δεδομένα αναφέρονται στις ακόλουθες συνθήκες:

Θερμοκρασία νερού εισόδου/εξόδου +7/+12 °С.

Θέρμανση: εσωτερική θερμοκρασία αέρα +20 °C- θερμοκρασία νερού εισόδου/εξόδου +60/50 °C.

μονάδες fan coil 2 σωλήνων 4 σειρών. Προδιαγραφές

Προδιαγραφές	Μονάδες	DFCL14			DFCL 24			DFCL 34			DFCL 44			DFCL 54
Αριθμός ταχυτήτων		1	3	5	1	3	5	1	3	5	1	3	5	1	3	5
Ρυθμός ροής αέρα	^m3/h	940	1315	1835	855	1535	2360	1795	2265	2745	2245	2820	3340	2885	3505	4330
Συνολική ψυκτική ικανότητα	kW	4,67	5,71	6,84	5,04	7,36	9,39	8,94	10,24	11,43	11,47	13,12	14,38	14,99	16,80	18,93
Φαινόμενη ψυκτική ικανότητα	kW	3,72	4,79	6,09	3,70	5,82	7,95	6,90	8,17	9,40	8,79	10,38	11,68	11,63	13,41	15,63
Ικανότητα θέρμανσης	kW	8,76	11,22	14,20	8,77	13,76	18,71	16,43	19,50	22,36	20,86	24,69	27,90	27,08	31,31	36,49
Απώλεια πίεσης (ψύξη)	kPa	6,0	8,8	12,4	6,7	13,5	21,4	16,3	21,0	25,8	14,6	18,8	22,6	13,5	16,8	21,2
Απώλεια πίεσης (θέρμανση)	kPa	3,9	6,1	9,5	3,7	8,6	15,2	9,9	13,7	17,7	8,7	12,0	15,1	8,0	10,6	14,0
Κατανάλωση ισχύος	W	130	173	232	180	268	340	380	464	520	445	550	680	536	689	868
Επίπεδο ηχητικής ισχύος	dB(A)	46	52	59	47	57	64	58	62	66	60	65	69	64	69	75
Επίπεδο ηχητικής πίεσης*	dB(A)	37	43	50	38	48	55	49	53	57	51	56	60	55	60	66

Τα δεδομένα αναφέρονται στις ακόλουθες συνθήκες:
Θερμοκρασία νερού εισόδου/εξόδου +7/+12 °С.
Θέρμανση: εσωτερική θερμοκρασία αέρα +20 °C- θερμοκρασία νερού εισόδου/εξόδου +50/45 °C.

μονάδες fan coil 4 σωλήνων. Προδιαγραφές

Προδιαγραφές	Μονάδες	DFCL 14+1			DFCL 24+1			DFCL 34+1			DFCL 44+1			DFCL 54+1
Αριθμός ταχυτήτων		1	3	5	1	3	5	1	3	5	1	3	5	1	3	5
Ρυθμός ροής αέρα	^m3/h	910	1290	1775	850	1520	2285	1780	2235	2700	2225	2790	3295	2865	3475	4265
Συνολική ψυκτική ικανότητα	kW	4,57	5,65	6,75	5,03	7,32	9,23	8,90	10,17	11,32	11,42	13,04	14,29	14,93	16,74	18,80
Φαινόμενη ψυκτική ικανότητα	kW	3,62	4,72	5,96	3,69	5,77	7,77	6,86	8,10	9,29	8,74	10,30	11,58	11,58	13,34	15,48
Ικανότητα θέρμανσης	kW	4,49	5,46	6,47	4,76	6,73	8,30	8,03	9,07	9,99	10,50	11,86	12,95	13,37	14,85	16,58
Απώλεια πίεσης (ψύξη)	kPa	5,8	8,6	12,0	6,6	13,4	20,7	16,1	20,7	25,4	14,5	18,6	22,3	13,4	16,7	20,9
Απώλεια πίεσης (θέρμανση)	kPa	15,3	21,8	29,6	15,7	29,6	43,5	18,2	22,7	27,1	32,2	40,3	47,2	29,7	36,1	44,1
Κατανάλωση ισχύος	W	127	170	226	176	262	330	375	458	515	440	542	670	530	678	851
Επίπεδο ηχητικής ισχύος	dB(A)	46	52	59	47	57	64	58	62	66	60	65	69	64	69	75
Επίπεδο ηχητικής πίεσης*	dB(A)	37	43	50	38	48	55	49	53	57	51	56	60	55	60	66

μονάδες fan coil 4 σωλήνων. Προδιαγραφές

Προδιαγραφές	Μονάδες	DFCL 13+1			DFCL 23+1			DFCL 33+1			DFCL 43+1			DFCL 53+1
Αριθμός ταχυτήτων		1	3	5	1	3	5	1	3	5	1	3	5	1	3	5
Ρυθμός ροής αέρα	^m3/h	940	1315	1835	855	1535	2360	1795	2265	2745	2245	2820	3340	2885	3505	4330
Συνολική ψυκτική ικανότητα	kW	3,92	4,74	5,64	4,32	6,11	7,66	7,38	8,37	9,30	9,58	10,84	11,80	12,61	14,01	15,63
Φαινόμενη ψυκτική ικανότητα	kW	3,28	4,18	5,30	3,29	5,05	6,83	5,97	7,03	8,07	7,65	8,97	10,04	10,26	11,76	13,62
Ικανότητα θέρμανσης	kW	4,58	5,51	6,58	4,78	6,76	8,44	8,07	9,12	10,08	10,53	11,93	13,04	13,42	14,92	16,73
Απώλεια πίεσης (ψύξη)	kPa	6,6	9,4	13,2	8,7	16,8	25,8	18,4	23,5	28,4	18,3	23,2	27,5	17,1	21,0	26,1
Απώλεια πίεσης (θέρμανση)	kPa	13,7	19,2	26,5	15,9	29,8	44,8	18,4	23,0	27,5	32,4	40,8	47,8	30,0	36,4	44,6
Κατανάλωση ισχύος	W	130	173	232	180	268	340	380	464	520	445	550	680	536	689	868
Επίπεδο ηχητικής ισχύος	dB(A)	46	52	59	47	57	65	58	62	66	60	65	69	64	69	75
Επίπεδο ηχητικής πίεσης*	dB(A)	37	43	50	38	48	55	49	53	57	51	56	55	55	60	66

Μονάδες fan coil υψηλής απόδοσης με εναλλάκτη θερμότητας A 4 και 6 σειρών

σύστημα 2 σωλήνων

Προδιαγραφές σε 150 Pa	Μονάδες	DFCL 64			DFCL 66			DFCL 74			DFCL 76
Παροχή αέρα	^m3/h	1880	3385	4800	1860	3350	4740	3925	5070	7100	3920	5050	7030
Συνολική ψυκτική ικανότητα	kW	12,42	18,73	22,89	14,36	22,59	28,28	21,54	25,33	30,63	26,09	31,17	38,42
Φαινόμενη ψυκτική ικανότητα	kW	8,88	14,16	17,98	9,84	16,20	20,91	16,05	19,46	24,53	18,49	22,66	28,96
Ικανότητα θέρμανσης	kW	20,86	33,52	43,60	22,58	37,53	49,77	39,34	47,85	61,14	44,20	54,45	70,64
Απώλεια πίεσης (ψύξη)	kPa	7,4	15,3	22,6	9,2	20,5	31,4	14,4	19,3	27,6	18,3	25,1	37,1
Απώλεια πίεσης (θέρμανση)	kPa	3,9	9,1	14,7	4,4	11,0	18,2	8,5	12,1	18,8	9,7	14,2	22,6
Κατανάλωση ισχύος	W	570	788	1191	565	771	1163	1610	1738	2502	1605	1720	2452
Επίπεδο ηχητικής ισχύος	dB(A)	63	71	77	63	71	77	71	75	81	71	75	81
Επίπεδο ηχητικής πίεσης*	dB(A)	54	62	68	54	62	68	62	66	72	62	66	72

Τα δεδομένα αναφέρονται στις ακόλουθες συνθήκες:

Θερμοκρασία νερού εισόδου/εξόδου +7/+12 °С.

Θέρμανση: εσωτερική θερμοκρασία αέρα +20 °C- θερμοκρασία νερού εισόδου/εξόδου +60/50 °C.

σύστημα 4 σωλήνων

Προδιαγραφές σε 150 Pa	Μονάδες	DFCL 64+2			DFCL 66+2			DFCL 74+2			DFCL 76+2
Παροχή αέρα	^m3/h	1860	3330	4680	1850	3300	4600	3920	5040	6980	3910	5000	6900
Συνολική ψυκτική ικανότητα	kW	12,33	18,56	22,52	14,10	22,04	27,53	21,53	25,25	30,36	26,08	30,98	38,04
Φαινόμενη ψυκτική ικανότητα	kW	8,81	14,02	17,62	9,59	15,70	20,26	16,05	19,39	24,28	18,48	22,51	28,62
Ικανότητα θέρμανσης	kW	19,81	29,78	37,13	19,73	29,59	36,76	35,50	41,88	51,31	35,41	41,68	50,95
Απώλεια πίεσης (ψύξη)	kPa	7,3	15,0	22,0	9,1	20,1	30,3	14,4	19,1	27,1	18,3	24,8	36,3
Απώλεια πίεσης (θέρμανση)	kPa	11,9	24,9	37,0	11,8	24,6	36,3	23,8	32,0	46,1	23,7	31,7	45,5
Κατανάλωση ισχύος	W	565	762	1137	560	749	1105	1605	1710	2417	1587	1677	2364
Επίπεδο ηχητικής ισχύος	dB(A)	63	71	77	63	71	77	75	81	71	75	75	81
Επίπεδο ηχητικής πίεσης*	dB(A)	54	62	68	54	62	68	62	66	72	62	66	72

Διαστάσεις

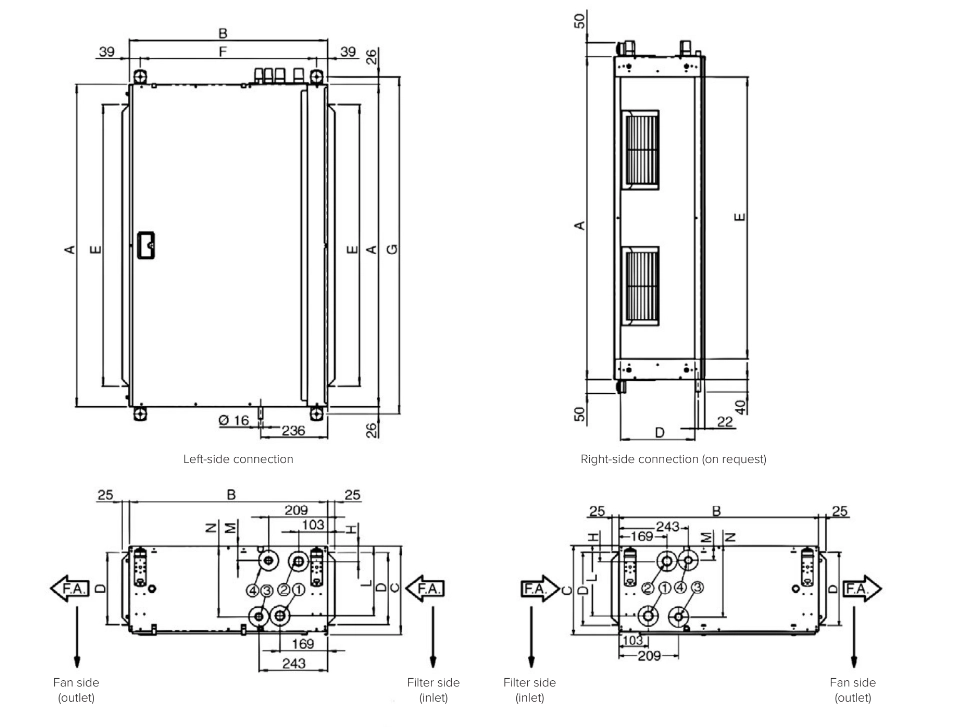

Διαστάσεις των μονάδων fan coil DFCL

Μοντέλο	A	B	C	D	E	F	G	H	L	M	N
DFCL1	1133	698	310	255	991	620	1185	54	245	50	249
DFCL2	1133	698	310	255	991	620	1185	54	245	50	249
DFCL3	1133	698	360	305	991	620	1185	54	295	50	299
DFCL4	1445	863	360	293	1302	775	1497	58	291	54	295
DFCL5	1445	863	435	368	1302	775	1497	58	367	54	370

Μοντέλο	1 (ΕΙΣΟΔΟΣ)	2 (ΕΞΟΔΟΣ)	3 (ΕΙΣΟΔΟΣ)	4 (ΕΞΟΔΟΣ)
DFCL1	3/4"	3/4"	3/4"	3/4"
DFCL2	1"	1"	3/4"	3/4"
DFCL3	1"	1"	3/4"	3/4"
DFCL4	1/4"	1/4"	1"	1"
DFCL5	1/4"	1/4"	1"	1"

Dimensions

Διαστάσεις

Εμφάνιση και σύνδεση των μονάδων fan coil DFCL

Βάρος των μονάδων fan coil DFCL

Μοντέλο

Καθαρό βάρος (kg)

Συσκευασμένο βάρος (kg)

Όγκος εναλλάκτη θερμότητας (l)

DFCL 6

124

4+2R

134

130

6+2R

140

127

4+2R

137

133

6+2R

143

7,6

11,1

4,1

DFCL 7

140

152

148

160

143

155

151

163

9,7

13,8

5,5

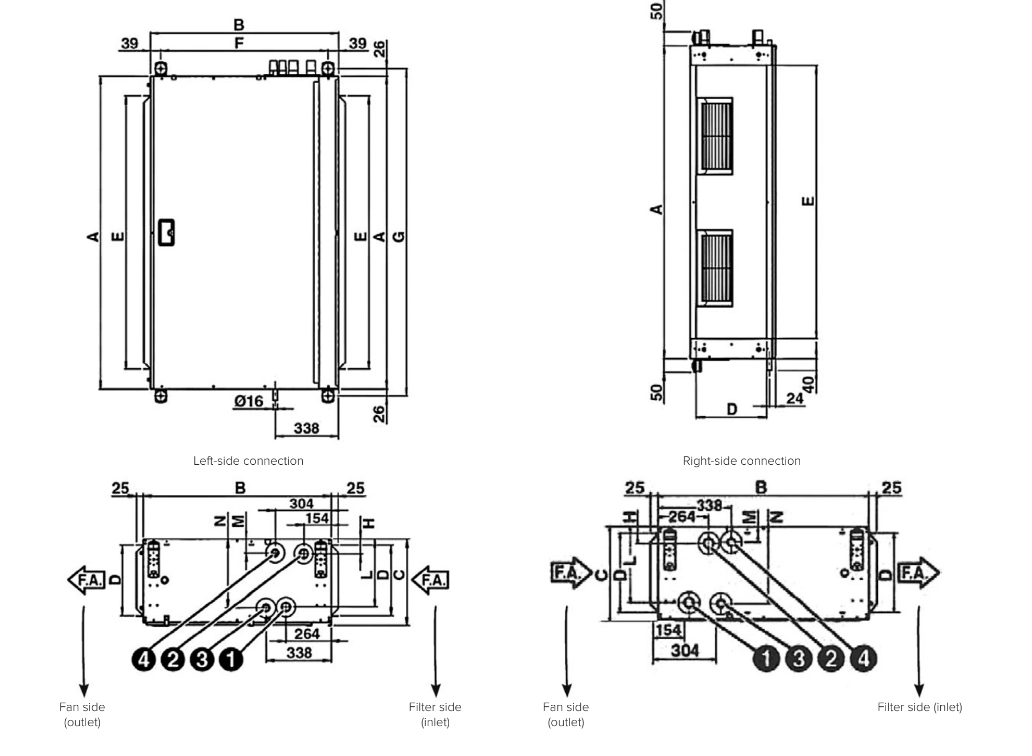

Διαστάσεις των μονάδων fan coil DFCL

Μοντέλο	A	B	C	D	E	F	G	H	L	M	N
DFCL 6	1535	1100	488	421	1393	1022	1587	59	416	55	421
DFCL 7	1535	1100	588	521	1393	1022	1587	59	516	55	521

Μοντέλο	1 (ΕΙΣΟΔΟΣ)	2 (ΕΞΟΔΟΣ)	3 (ΕΙΣΟΔΟΣ)	4 (ΕΞΟΔΟΣ)
DFCL6	1/4"	1/4"	1"	1"
DFCL7	1/4"	1/4"	1"	1"

Dimensions_2
