Μονάδα fan coil τύπου κασέτας τεσσάρων κατευθύνσεων σειρά TopLine

Μια μονάδα fan coil τύπου κασέτας είναι ένας συνδυασμός προηγμένης τεχνολογίας με πρωτοποριακό, κομψό, μινιμαλιστικό σχεδιασμό, εξασφαλίζοντας το υψηλότερο επίπεδο άνεσης στο χώρο σας

Ικανότητα ψύξης: 1,25 ... 10,93 kW

Ικανότητα θέρμανσης: 1,38 ... 11,72 kW

Μονάδα fan coil τύπου κασέτας τεσσάρων κατευθύνσεων σειρά TopLine

Με την υψηλή τους απόδοση, οι μονάδες fan coil της TopLine μπορούν να ψύξουν ή να θερμάνουν γρήγορα το χώρο για να παρέχουν ένα άνετο περιβάλλον για τους κατοίκους. Οι μονάδες fan coil έχουν στιβαρή σχεδίαση και είναι ικανές για μακροχρόνια λειτουργία χωρίς βλάβες.

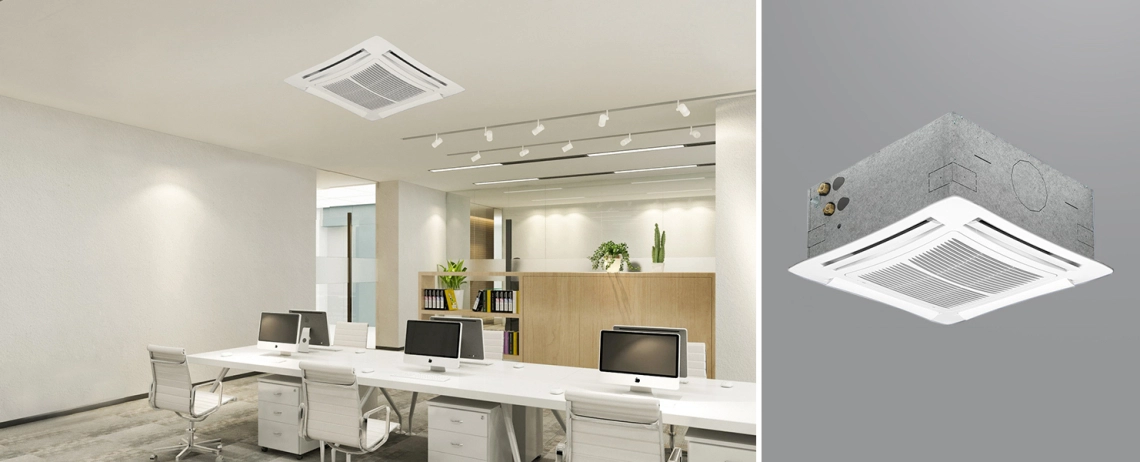

office

Χαρακτηριστικά και πλεονεκτήματα:

Τα μοντέλα 1-2-3 έχουν μέγεθος 572χ572 mm, γεγονός που επιτρέπει τη χρήση τους με πλάκα ARMSTRONG.
Με σύστημα διανομής αέρα τεσσάρων κατευθύνσεων, η μονάδα μπορεί να θερμάνει ή να ψύξει ομοιόμορφα το δωμάτιο χωρίς να δημιουργεί ρεύματα ή δυσάρεστες συνθήκες.
Ο ανεμιστήρας έχει σχεδιαστεί για να εξασφαλίζει αθόρυβη λειτουργία.
Μπορείτε να επιλέξετε ανάμεσα σε μοτέρ εναλλασσόμενου ή συνεχούς ρεύματος.
Η μονάδα fan coil μπορεί να σχεδιαστεί είτε με 2 είτε με 4 σωλήνες.
Ενσωματωμένη αντλία αποστράγγισης με ανύψωση συμπυκνωμάτων 650 mm.
Η μονάδα μπορεί να ελεγχθεί είτε με χειριστήριο υπερύθρων είτε με επίτοιχο πίνακα ελέγχου, με τις περσίδες να ρυθμίζονται χειροκίνητα και στις δύο περιπτώσεις.
Η εσχάρα είναι κατασκευασμένη από φιλικό προς το περιβάλλον υλικό.
Το φίλτρο αέρα είναι εύκολα προσβάσιμο και καθαρίζεται εύκολα.
Η μονάδα είναι σχεδιασμένη με άνοιγμα εισαγωγής φρέσκου αέρα.

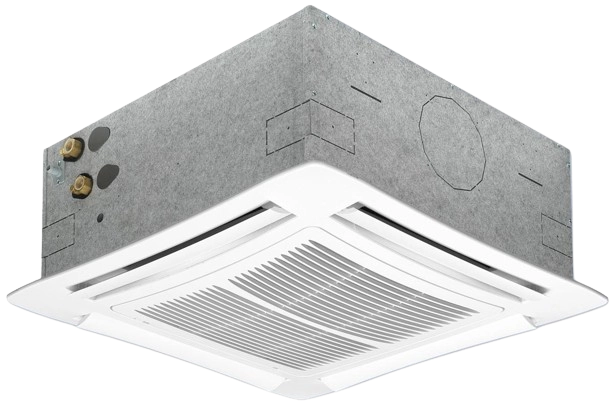

mycond-image-2

μονάδες 2 σωλήνων.

Προδιαγραφές	Μονάδες	TL 0.2T			TL 1.2T			TL 2.2T			TL 3.2T
Ταχύτητα		1	2	3	1	2	3	1	2	3	1	2	3
Ροή αέρα	^m3/h	310	420	610	310	420	520	320	500	710	430	610	880
Συνολική εκπομπή ψύξης	kW	1,25	1,60	1,92	1,82	2,31	2,64	2,23	3,30	4,26	2,91	3,82	4,93
Αισθητή εκπομπή ψύξης	kW	0,99	1,29	1,58	1,33	1,72	2,00	1,55	2,35	3,11	2,05	2,75	3,65
Θέρμανση	kW	1,38	1,80	2,24	1,85	2,42	2,80	2,12	3,28	4,37	2,85	3,85	5,15
Dp Ψύξη	kPa	4,5	7,0	10,0	4,9	7,6	9,7	6,4	13,0	20,9	7,5	12,4	19,7
Dp Θέρμανση	kPa	4,4	7,2	10,7	4,3	6,9	9,0	2,8	6,1	10,2	6,2	10,6	17,8
Ηχητική ισχύς Lw	dB(A)	33	40	49	33	40	45	33	45	53	41	49	59
Ηχητική πίεση Lp (*)	dB(A)	24	31	40	24	31	36	24	36	44	32	40	50
Ανεμιστήρας	W	25	32	57	25	32	44	25	44	68	32	57	90
	А	0,11	0,15	0,27	0,11	0,15	0,20	0,11	0,20	0,32	0,15	0,27	0,45
Περιεκτικότητα σε νερό	l	0,8			1,4			2,1			2,1
Διαστάσεις	mm	575×575×275

Προδιαγραφές	Μονάδες	TL 4.2T			TL 5.2T			TL 6.2T
Ταχύτητα		1	2	3	1	2	3	1	2	3
Ροή αέρα	^m3/h	630	820	1140	710	970	1500	710	1280	1820
Συνολική εκπομπή ψύξης	kW	4,18	4,86	6,08	5,27	6,72	9,39	5,27	8,36	10,93
Αισθητή εκπομπή ψύξης	kW	3,00	3,53	4,51	3,42	4,42	6,36	3,67	6,00	8,08
Θέρμανση	kW	4,27	5,03	6,50	4,92	6,40	9,23	5,12	8,55	11,72
Dp Ψύξη	kPa	10,9	14,3	21,6	9,4	14,7	26,9	9,4	21,8	35,6
Dp Θέρμανση	kPa	7,0	9,4	15,0	7,1	11,4	22,0	7,6	19,2	33,8
Ηχητική ισχύς Lw	dB(A)	33	40	48	34	40	53	34	48	58
Ηχητική πίεση Lp (*)	dB(A)	24	31	39	25	31	44	25	39	49
Ανεμιστήρας	W	33	48	77	42	63	120	42	95	170
	А	0,15	0,23	0,63	0,18	0,28	0,53	0,18	0,42	0,74
Περιεκτικότητα σε νερό	l	3,0			4,0			4,0
Διαστάσεις	mm	820×820×303

ΨΎΞΗ
Θερμοκρασία εισερχόμενου αέρα +27 °C δ.β. + 19 °C κ.β.
Θερμοκρασία νερού +7 °C E.W.T. + 12 °C L.W.T.
ΘΕΡΜΑΝΣΗ
Θερμοκρασία εισερχόμενου αέρα +20 °C
Θερμοκρασία νερού +65 °C E.W.T. +55 °C L.W.T.

Απορρόφηση αντλίας συμπυκνωμάτων: 10 W
(*) = Τα επίπεδα ηχητικής πίεσης είναι 9 dB(A) χαμηλότερα από τα επίπεδα ηχητικής ισχύος και ισχύουν για το πεδίο αντήχησης ενός
100 m3 και χρόνο αντήχησης 0,5 δευτερολέπτων.

4 μονάδες σωλήνων

Προδιαγραφές	Μονάδες	TL 0.4T			TL 1.4T			TL 2.4T			TL 2.6T
Ταχύτητα		1	2	3	1	2	3	1	2	3	1	2	3
Ροή αέρα	^m3/h	310	420	610	310	420	520	310	500	710	320	500	720
Συνολική εκπομπή ψύξης	kW	1,49	1,93	2,27	1,83	2,33	2,66	1,83	2,61	3,27	2,07	3,02	3,86
Αισθητή εκπομπή ψύξης	kW	1,13	1,52	1,84	1,32	1,68	1,94	1,32	1,94	2,49	1,47	2,20	2,88
Dp Ψύξη	kPa	6,0	10,0	13,5	4,6	6,9	8,8	4,6	8,8	13,4	4,0	7,0	10,5
Θέρμανση	kW	1,72	2,23	2,66	2,13	2,66	3,04	2,13	3,04	3,86	1,73	2,71	2,91
Dp Θέρμανση	kPa	5,2	8,3	11,4	4,6	6,8	8,7	4,6	8,7	13,3	2,6	4,6	6,7
Ηχητική ισχύς Lw	dB(A)	33	40	49	33	40	45	33	45	53	33	45	53
Ηχητική πίεση Lp (*)	dB(A)	24	31	40	44	31	36	24	36	44	24	36	44
Ανεμιστήρας	W	25	32	57	25	32	44	25	44	68	25	44	68
	А	0,11	0,15	0,27	0,11	0,15	0,20	0,11	0,20	0,32	0,11	0,20	0,32
Περιεκτικότητα σε νερό ψύξης	l	1,0			1,4			1,4			1,7
Περιεκτικότητα σε νερό θέρμανσης	l	0,6			0,7			0,7			0,5
Διαστάσεις	mm	575×575×275

Προδιαγραφές	Μονάδες	TL 3.4T			TL 3.6T			TL 4.4T			TL 5.4T
Ταχύτητα		1	2	3	1	2	3	1	2	3	1	2	3
Ροή αέρα	^m3/h	430	610	880	430	610	880	630	820	1140	710	970	1500
Συνολική εκπομπή ψύξης	kW	2,33	2,96	3,72	2,69	3,47	4,44	4,11	4,98	6,26	4,48	5,60	7,59
Αισθητή εκπομπή ψύξης	kW	1,72	2,23	2,88	1,94	2,56	3,37	2,93	3,60	4,61	3,21	4,09	5,71
Dp Ψύξη	kPa	7,2	11,2	17,0	6,0	9,0	14,0	8,8	12,5	18,9	10,3	15,4	26,9
Θέρμανση	kW	2,61	3,33	4,19	2,14	2,66	3,29	5,21	6,33	8,02	5,69	7,15	9,66
Dp Θέρμανση	kPa	6,4	9,9	15,0	3,9	5,7	8,4	7,9	11,2	17,2	9,3	14,0	24,0
Ηχητική ισχύς Lw	dB(A)	41	49	59	41	49	59	33	40	48	34	40	53
Ηχητική πίεση Lp (*)	dB(A)	32	40	50	32	40	50	24	31	39	25	31	44
Ανεμιστήρας	W	32	57	90	32	57	90	33	48	77	42	63	120
	А	0,15	0,27	0,45	0,15	0,27	0,45	0,15	0,23	0,36	0,18	0,28	0,53
Περιεκτικότητα σε νερό ψύξης	l	1,4			1,7			3,0			3,0
Περιεκτικότητα σε νερό θέρμανσης	l	0,7			0,5			1,4			1,4
Διαστάσεις	mm	575×575×275						820×820×303

Προδιαγραφές	Μονάδες	TL 5.6T			TL 6.4T			TL 6.6T
Ταχύτητα		1	2	3	1	2	3	1	2	3
Ροή αέρα	^m3/h	710	970	1500	710	1280	1820	710	1225	1730
Συνολική εκποµπή ψύξης	kW	4,95	6,27	8,65	4,48	6,84	8,72	4,95	7,75	9,69
Αισθητή εκπομπή ψύξης	kW	3,49	4,49	6,37	3,21	5,09	6,67	3,49	5,64	7,26
Dp Ψύξη	kPa	9,0	14,0	25,0	10,3	22,1	34,7	9,0	20,0	32,0
Θέρμανση	kW	4,59	5,63	7,50	5,69	8,80	11,16	4,59	6,78	9,48
Dp Θέρμανση	kPa	4,9	7,0	11,8	9,3	20,3	31,2	4,9	9,9	15,0
Ηχητική ισχύς Lw	dB(A)	34	40	53	34	48	58	34	48	58
Ηχητική πίεση Lp (*)	dB(A)	25	31	44	25	39	49	25	39	49
Ανεμιστήρας	W	42	63	120	42	95	170	42	95	170
	А	0,18	0,28	0,53	0,18	0,42	0,74	0,18	0,42	0,74
Περιεκτικότητα σε νερό ψύξης	l	3,6			3,0			3,6
Περιεκτικότητα σε νερό θέρμανσης	l	1,0			1,4			1,1
Διαστάσεις	mm	820×820×303

ΨΥΞΗ
Θερμοκρασία εισερχόμενου αέρα +27 °C δ.β. + 19 °C κ.β.
Θερμοκρασία νερού +7 °C E.W.T. + 12 °C L.W.T.
ΘΕΡΜΑΝΣΗ
Θερμοκρασία εισερχόμενου αέρα +20 °C
Θερμοκρασία νερού +65 °C E.W.T. +55 °C L.W.T.

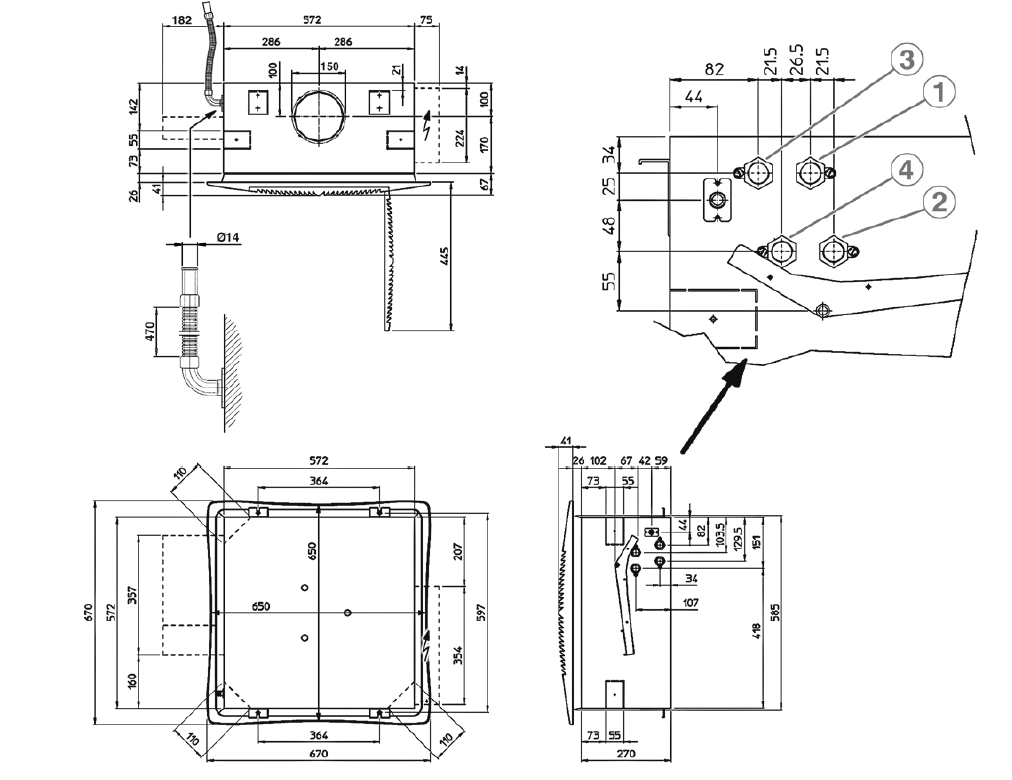

Διαστάσεις

TL 0.2T-0.4T / TL 1.2T-1.4T / TL 2.2T-2.4T-2.6T / TL 3.2T-3.4T-3.6T (έκδοση 600 x 600)

σύστημα 2 σωλήνων
Θέρμανση/ψύξη
3 - Είσοδος Ø1/2"
4 - Έξοδος Ø1/2"

σύστημα 4 σωλήνων

Θέρμανση

1 - Είσοδος Ø1/2"

2 - Έξοδος Ø1/2"

Ψύξη

3 - Είσοδος Ø1/2"

4 - Έξοδος Ø1/2"

Μοντέλο	Fan coil		Πίνακας		Συσκευασμένη μονάδα Διαστάσεις, mm
	Βάρη συσκευασμένη μονάδα, kg	Βάρη μη συσκευασμένη μονάδα, kg	Βάρη συσκευασμένη μονάδα, kg	Βάρη μη συσκευασμένη μονάδα, kg	A	B	C	D
TL 0.2T/1.2T	28	22
TL 0.4T/1.4T			6	3	790	350	750	150
TL 2.2T/2.4T/2.6T	30	24
TL 3.2T/3.4T/3.6T

dimensions_1

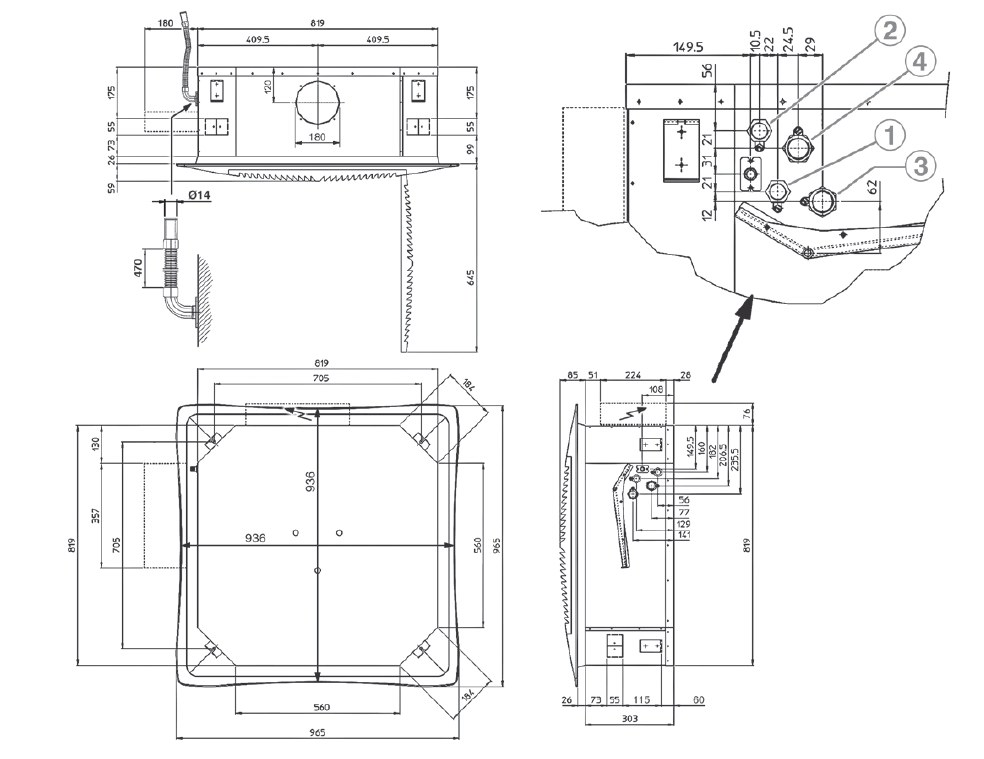

Διαστάσεις

L 4.2T-4.4T / TL 5.2T-5.4T-5.6T / TL 6.2T-6.4T-6.6T (έκδοση 800 x 800)

σύστημα 2 σωλήνων
Θέρμανση/ψύξη
3 - Είσοδος Ø3/4"
4 - Έξοδος Ø3/4"

σύστημα 4 σωλήνων

Θέρμανση

1 - Είσοδος Ø1/2"

2 - Έξοδος Ø1/2"

Ψύξη

3 - Είσοδος Ø3/4"

4 - Έξοδος Ø3/4"

Μοντέλο	Ανεμιστήρας		Πίνακας		συσκευασμένη μονάδα Διαστάσεις, mm
	Βάρη συσκευασμένη μονάδα, kg	Βάρη μη συσκευασμένη μονάδα, kg	Βάρη συσκευασμένη μονάδα, kg	Βάρη μη συσκευασμένη μονάδα, kg	A	B	C	D
TL 4.2T	44	36
TL 4.4T			10	6	1050	400	1000	200
TL 5.2T/5.4T/5.6T	47	39
TL 6.2T/6.4T/6.6T

dimensions_2
