Ευέλικτες μονάδες fan coil σειράς SEC/F

Η σειρά προϊόντων που παρουσιάζεται στη σειρά έχει σχεδιαστεί για δωμάτια με μικρή επιφάνεια. Χρειάζεστε μόνο μία μονάδα για να ψύξετε ή να θερμάνετε το δωμάτιο. Η μονάδα fan coil είναι εξοπλισμένη με φυγοκεντρικό ανεμιστήρα που επιτρέπει την επίτευξη σημαντικής ισχύος με χαμηλά χαρακτηριστικά θορύβου

Ικανότητα ψύξης: 0,57 ... 8,52 kW

Ικανότητα θέρμανσης: 0,64 ... 10,53 kW

Θέλετε να αγοράσετε ή έχετε ερωτήσεις

Mycond

Επιδαπέδιες μονάδες Fan Coil

Η σειρά επιτρέπει την εγκατάσταση σε διάφορες θέσεις. Με τη γκάμα προαιρετικών αξεσουάρ, η μονάδα φαν κοίλου μπορεί να προσαρμοστεί τέλεια σε συγκεκριμένες συνθήκες λειτουργίας.

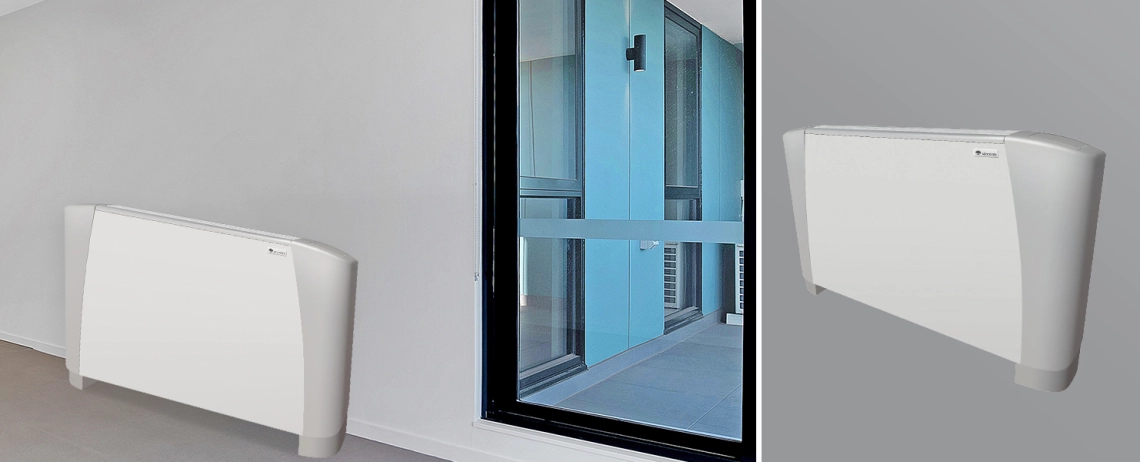

SEC/F series fan coil units installed in modern interiors.

Κύρια χαρακτηριστικά:

Μπορεί να εξοπλιστεί με EC ανεμιστήρες ως προαιρετική επιλογή
Στατική πίεση έως 50 Pa
Κατακόρυφος ή οριζόντιος σχεδιασμός
Σχεδιασμός 2 ή 4 σωλήνων
Απομακρυσμένο ή ενσωματωμένο πίνακα ελέγχου

Versatile fan coil unit from the SEC/F series displayed indoors.

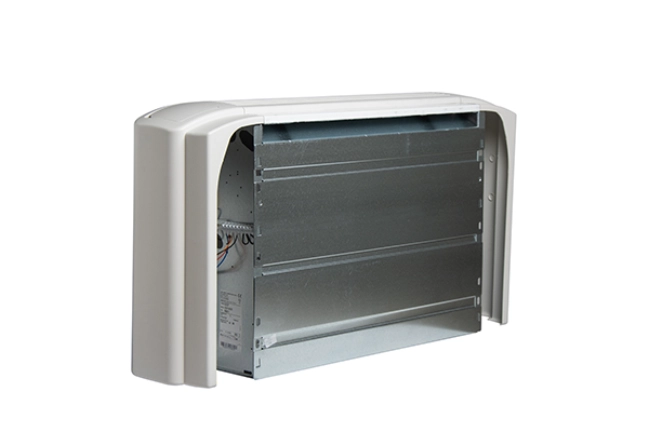

MyCond SEC/F appearance

Χαρακτηριστικά σχεδίασης :

Ο εσωτερικός σκελετός είναι κατασκευασμένος από γαλβανισμένο χάλυβα υψηλής αντοχής. Η εξωτερική θήκη αποτελείται από μεταλλικά μπροστινά πάνελ και πλαστικά πλευρικά πάνελ.
Η σχάρα διανομής αέρα είναι κατασκευασμένη από πλαστικό.
Αντικαταστάσιμο φίλτρο με πυρήνες πολυπροπυλενίου και γαλβανισμένο σκελετό. Εύκολη αντικατάσταση χάρη σε ειδικούς πλαστικούς οδηγούς.
Ένας φυγοκεντρικός ανεμιστήρας με αλουμινένιο ή πλαστικό πτερωτή, στατικά και δυναμικά ισορροπημένος για να λειτουργεί όσο το δυνατόν πιο ήσυχα.

Ένας μονοφασικός κινητήρας έξι ταχυτήτων (με τρεις εργοστασιακά ρυθμισμένες ταχύτητες), τοποθετημένος σε αντιδονητικές βάσεις και εξοπλισμένος με θερμικό διακόπτη αυτόματης επαναφοράς, με βαθμολογία προστασίας IP20, κατηγορία μόνωσης B.
Οι εναλλάκτες θερμότητας είναι κατασκευασμένοι από σωλήνες χαλκού με πτερύγια αλουμινίου. Ο εναλλάκτης θερμότητας συνδέεται από την αριστερή πλευρά ως στάνταρ. Μονάδες με σύνδεση από τη δεξιά πλευρά είναι διαθέσιμες κατόπιν αιτήματος.
Η λεκάνη αποστράγγισης είναι κατασκευασμένη από πλαστικό και μονωμένη με αφρό πολυολεφίνης (κατηγορία M1); ο σωλήνας έχει διάμετρο 15 mm.

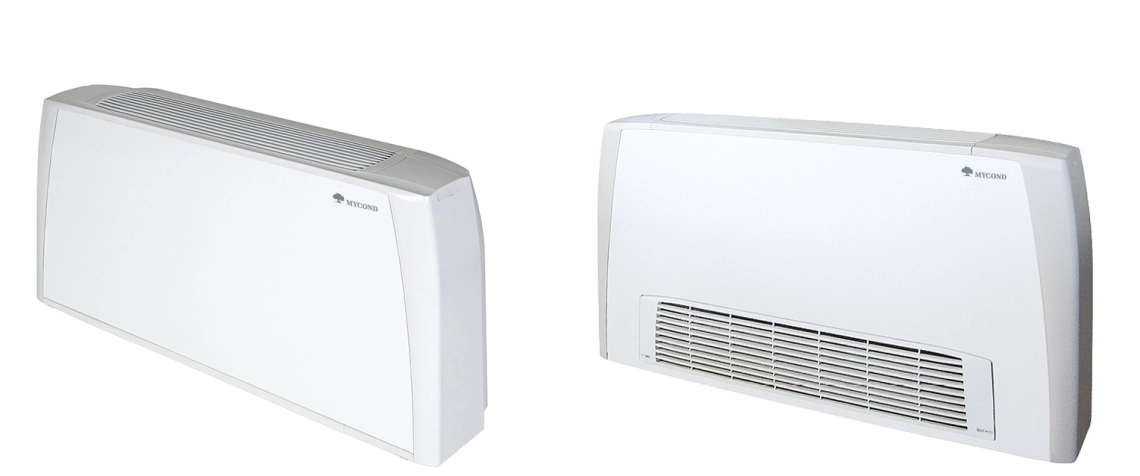

MyCond SEC/F fan coil unit providing efficient air distribution.

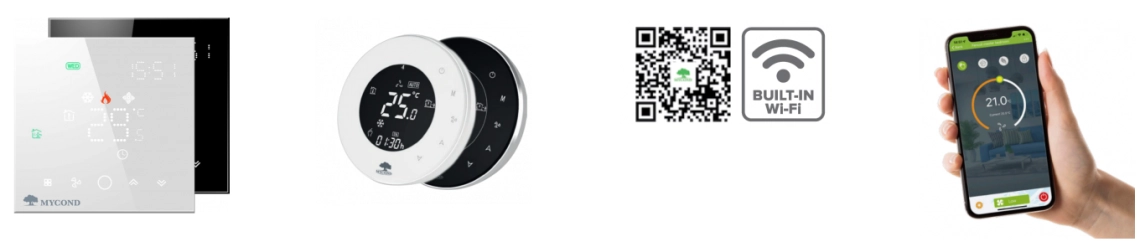

Το βέλτιστο σύνολο αυτοματισμού για προσιτό και απλό έλεγχο μέσω smartphone

MyCond SEC/F A girl and her dog next to a fan coil unit.

Μονάδες φαν κοίλου 2 σωλήνων 3 σειρών. Προδιαγραφές

Προδιαγραφές	Μονάδες	SEC/F 1.3						SEC/F 2.3						SEC/F 3.3
Αριθμός ταχυτήτων		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Ροή αέρα	m³/h	105	125	150	175	195	220	145	170	220	250	295	340	185	235	270	325	385	440
Συνολική ικανότητα ψύξης	kW	0,57	0,66	0,75	0,84	0,91	1,00	0,90	0,99	1,23	1,35	1,53	1,70	1,27	1,55	1,76	2,04	2,35	2,61
Αισθητή ικανότητα ψύξης	kW	0,45	0,53	0,60	0,69	0,75	0,83	0,68	0,76	0,95	1,06	1,21	1,36	0,92	1,13	1,30	1,51	1,76	1,97
Ικανότητα θέρμανσης	kW	0,64	0,76	0,86	0,98	1,07	1,19	0,94	1,06	1,34	1,49	1,70	1,92	1,26	1,56	1,79	2,10	2,44	2,74
Πτώση πίεσης νερού (ψύξη)	kPa	2,5	3,0	3,8	4,7	5,4	6,3	2,5	3,0	4,4	5,3	6,5	7,9	6,6	9,4	11,8	15,3	19,7	23,8
Πτώση πίεσης νερού (θέρμανση)	kPa	0,9	1,1	1,4	1,8	2,1	2,5	2,2	2,8	4,2	5,0	6,4	7,9	5,4	7,8	10,0	13,2	17,1	21,0
Κατανάλωση ενέργειας	W	16	19	21	25	29	33	14	16	22	26	32	40	15	20	25	32	41	49
Επίπεδο ηχητικής ισχύος	dB(A)	32	34	36	39	42	45	30	33	40	43	47	51	31	36	40	45	49	52
Επίπεδο ηχητικής πίεσης (*)	dB(A)	23	25	27	30	33	36	21	24	31	34	38	42	22	27	31	36	40	43

Προδιαγραφές	Μονάδες	SEC/F 4.3						SEC/F 5.3						SEC/F 6.3
Αριθμός ταχυτήτων		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Ροή αέρα	m³/h	185	265	335	400	485	570	250	315	420	495	545	650	415	505	590	680	760	830
Συνολική ικανότητα ψύξης	kW	1,25	1,71	2,11	2,43	2,83	3,19	1,66	2,01	2,55	2,90	3,13	3,58	2,50	2,94	3,32	3,70	4,01	4,26
Αισθητή ικανότητα ψύξης	kW	0,91	1,26	1,57	1,82	2,15	2,45	1,22	1,49	1,91	2,19	2,38	2,76	1,87	2,23	2,54	2,86	3,12	3,35
Ικανότητα θέρμανσης	kW	1,25	1,74	2,18	2,52	2,97	3,41	1,65	2,02	2,61	3,00	3,24	3,75	2,56	3,05	3,45	3,90	4,26	4,56
Πτώση πίεσης νερού (ψύξη)	kPa	6,5	11,2	16,2	20,8	27,2	33,8	4,1	5,8	8,8	11,1	12,7	16,2	8,6	11,4	14,1	17,2	19,8	22,1
Πτώση πίεσης νερού (θέρμανση)	kPa	5,3	9,5	14,0	18,2	24,3	30,8	3,4	4,8	7,5	9,6	11,0	14,2	7,3	9,9	12,3	15,2	17,8	20,1
Κατανάλωση ενέργειας	W	14	21	28	34	44	57	18	22	32	39	46	61	37	46	55	67	78	88
Επίπεδο ηχητικής ισχύος	dB(A)	27	33	39	43	47	53	26	31	37	41	43	48	37	42	46	49	52	54
Επίπεδο ηχητικής πίεσης (*)	dB(A)	18	24	30	34	38	43	17	22	28	32	34	39	28	33	37	40	43	45

Προδιαγραφές	Μονάδες	SEC/F 7.3						SEC/F 8.3						SEC/F 9.3
Αριθμός ταχυτήτων		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Ροή αέρα	m³/h	445	535	630	735	840	925	510	655	815	1020	1100	1200	735	830	980	1210	1365	1500
Συνολική ικανότητα ψύξης	kW	2,82	3,29	3,74	4,21	4,66	5,01	3,01	3,68	4,32	5,09	5,36	5,69	4,00	4,38	4,95	5,74	6,21	6,56
Αισθητή ικανότητα ψύξης	kW	2,08	2,45	2,80	3,19	3,56	3,85	2,27	2,82	3,35	4,02	4,26	4,55	3,08	3,40	3,89	4,60	5,03	5,37
Ικανότητα θέρμανσης	kW	2,83	3,34	3,83	4,33	4,83	5,23	3,22	4,02	4,78	5,75	6,11	6,55	4,42	4,86	5,58	6,62	7,26	7,78
Πτώση πίεσης νερού (ψύξη)	kPa	12,3	16,2	20,3	25,1	30,1	34,2	7,2	10,3	13,8	18,4	20,2	22,5	11,8	13,8	17,3	22,4	25,9	28,6
Πτώση πίεσης νερού (θέρμανση)	kPa	10,1	13,5	17,2	21,3	25,9	29,7	5,6	8,3	11,3	15,6	17,9	20,1	9,8	11,6	14,8	19,9	23,5	26,5
Κατανάλωση ενέργειας	W	44	54	66	79	92	103	47	62	81	105	116	130	78	92	108	134	152	176
Επίπεδο ηχητικής ισχύος	dB(A)	38	42	47	51	54	56	39	45	50	56	58	60	47	50	54	58	62	64
Επίπεδο ηχητικής πίεσης (*)Lp	dB(A)	29	33	38	42	45	47	30	36	41	47	49	51	38	41	45	49	53	55

Προδιαγραφές	Μονάδες	SEC/F 7.4						SEC/F 8.4						SEC/F 9.4
Αριθμός ταχυτήτων		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Ροή αέρα	m³/h	445	535	630	735	840	925	510	655	815	1020	1100	1200	735	830	980	1210	1365	1500
Συνολική ικανότητα ψύξης	kW	2,99	3,51	4,01	4,56	5,08	5,48	3,22	3,97	4,72	5,63	5,94	6,34	4,34	4,79	5,45	6,41	6,98	7,42
Αισθητή ικανότητα ψύξης	kW	2,18	2,57	2,96	3,39	3,80	4,13	2,38	2,98	3,58	4,33	4,59	4,93	3,28	3,63	4,18	4,98	5,48	5,87
Ικανότητα θέρμανσης	kW	2,95	3,49	4,03	4,62	5,15	5,59	3,37	4,26	5,14	6,27	6,60	7,20	4,70	5,23	6,01	7,18	7,93	8,52
Πτώση πίεσης νερού (ψύξη)	kPa	9,5	12,5	15,9	20,0	24,2	27,7	9,6	14,0	19,0	26,0	28,6	32,2	8,9	10,6	13,4	17,8	20,7	23,2
Πτώση πίεσης νερού (θέρμανση)	kPa	7,5	10,1	13,1	16,6	20,1	23,2	8,5	12,8	17,9	24,9	27,8	31,7	8,3	10,0	12,8	17,6	20,9	23,7
Κατανάλωση ενέργειας	W	44	54	66	79	92	103	47	62	81	105	116	130	78	92	108	134	152	176
Επίπεδο ηχητικής ισχύος Lw	dB(A)	38	42	47	51	54	56	39	45	50	56	58	60	47	50	54	58	62	64
Επίπεδο ηχητικής πίεσης (*)Lp	dB(A)	29	33	38	42	45	47	30	36	41	47	49	51	38	41	45	49	53	55

Προδιαγραφές	Μονάδες	SEC/F 1.4						SEC/F 2.4						SEC/F 3.4
Αριθμός ταχυτήτων		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Ροή αέρα	m³/h	105	125	150	175	195	220	145	170	220	250	295	340	185	235	270	325	385	440
Συνολική ικανότητα ψύξης	kW	0,65	0,77	0,87	1,00	1,08	1,20	1,00	1,11	1,41	1,56	1,78	2,00	1,32	1,63	1,87	2,17	2,53	2,83
Αισθητή ικανότητα ψύξης	kW	0,49	0,58	0,66	0,77	0,84	0,94	0,73	0,82	1,05	1,17	1,35	1,53	0,95	1,18	1,36	1,59	1,86	2,09
Ικανότητα θέρμανσης	kW	0,69	0,80	0,92	1,07	1,17	1,31	0,99	1,11	1,43	1,60	1,83	2,08	1,30	1,62	1,87	2,19	2,59	2,88
Πτώση πίεσης νερού (ψύξη)	kPa	1,9	2,5	3,2	4,0	4,7	5,6	4,9	6,1	9,1	11,0	13,9	17,2	3,7	5,3	6,7	8,8	11,5	14,1
Πτώση πίεσης νερού (θέρμανση)	kPa	1,7	2,2	2,8	3,7	4,3	5,3	4,0	4,9	7,6	9,3	11,8	14,8	2,8	4,2	5,4	7,1	9,8	11,5
Κατανάλωση ενέργειας	W	16	19	21	25	29	33	14	16	22	26	32	40	15	20	25	32	41	49
Επίπεδο ηχητικής ισχύος	dB(A)	32	34	36	39	42	45	30	33	40	43	47	51	31	36	40	45	49	52
Επίπεδο ηχητικής πίεσης*	dB(A)	23	25	27	30	33	36	21	24	31	34	38	42	22	27	31	36	40	43

Προδιαγραφές	Μονάδες	SEC/F 4.4						SEC/F 5.4						SEC/F 6.4
Αριθμός ταχυτήτων		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Ροή αέρα	m³/h	185	265	335	400	485	570	250	315	420	495	545	650	415	505	590	680	760	830
Συνολική ικανότητα ψύξης	kW	1,31	1,81	2,25	2,62	3,08	3,50	1,77	2,17	2,79	3,21	3,49	4,03	2,79	3,34	3,81	4,31	4,71	5,04
Αισθητή ικανότητα ψύξης	kW	0,94	1,32	1,65	1,93	2,30	2,63	1,28	1,58	2,04	2,36	2,58	3,01	2,03	2,45	2,81	3,20	3,52	3,79
Ικανότητα θέρμανσης	kW	1,28	1,80	2,27	2,64	3,14	3,62	1,71	2,10	2,74	3,16	3,46	4,01	2,82	3,39	3,90	4,46	4,92	5,31
Πτώση πίεσης νερού (ψύξη)	kPa	3,4	6,1	9,0	11,7	15,5	19,6	7,3	10,4	16,3	20,8	24,2	31,3	14,4	19,7	24,8	30,9	36,2	40,9
Πτώση πίεσης νερού (θέρμανση)	kPa	2,6	5,0	7,2	9,4	12,8	16,4	5,6	8,1	12,9	16,6	19,5	25,2	11,9	16,5	21,1	26,8	31,8	36,3
Κατανάλωση ενέργειας	W	14	21	28	34	44	57	18	22	32	39	46	61	37	46	55	67	78	88
Επίπεδο ηχητικής ισχύος Lw	dB(A)	27	33	39	43	47	52	26	31	37	41	43	48	37	42	46	49	52	54
Επίπεδο ηχητικής πίεσης (*)Lp	dB(A)	18	24	30	34	38	43	17	22	28	32	34	39	28	33	37	40	43	45

Προδιαγραφές	Μονάδες	SEC/F 7.4						SEC/F 8.4						SEC/F 9.4
Αριθμός ταχυτήτων		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Ροή αέρα	m³/h	445	535	630	735	840	925	510	655	815	1020	1100	1200	735	830	980	1210	1365	1500
Συνολική ικανότητα ψύξης	kW	2,99	3,51	4,01	4,56	5,08	5,48	3,22	3,97	4,72	5,63	5,94	6,34	4,34	4,79	5,45	6,41	6,98	7,42
Αισθητή ικανότητα ψύξης	kW	2,18	2,57	2,96	3,39	3,80	4,13	2,38	2,98	3,58	4,33	4,59	4,93	3,28	3,63	4,18	4,98	5,48	5,87
Ικανότητα θέρμανσης	kW	2,95	3,49	4,03	4,62	5,15	5,59	3,37	4,26	5,14	6,27	6,60	7,20	4,70	5,23	6,01	7,18	7,93	8,52
Πτώση πίεσης νερού (ψύξη)	kPa	9,5	12,5	15,9	20,0	24,2	27,7	9,6	14,0	19,0	26,0	28,6	32,2	8,9	10,6	13,4	17,8	20,7	23,2
Πτώση πίεσης νερού (θέρμανση)	kPa	7,5	10,1	13,1	16,6	20,1	23,2	8,5	12,8	17,9	24,9	27,8	31,7	8,3	10,0	12,8	17,6	20,9	23,7
Κατανάλωση ενέργειας	W	44	54	66	79	92	103	47	62	81	105	116	130	78	92	108	134	152	176
Επίπεδο ηχητικής ισχύος Lw	dB(A)	38	42	47	51	54	56	39	45	50	56	58	60	47	50	54	58	62	64
Επίπεδο ηχητικής πίεσης (*)Lp	dB(A)	29	33	38	42	45	47	30	36	41	47	49	51	38	41	45	49	53	55

Οι προδιαγραφές αναφέρονται στους παρακάτω λειτουργικούς παράγοντες:
ΨΥΞΗ: Θερμοκρασία εισόδου αέρα 27 °C (ξηρός λαμπτήρας), +19 °C (υγρός λαμπτήρας). Θερμοκρασία εισόδου/εξόδου νερού +7/12 °C.
ΘΕΡΜΑΝΣΗ: Θερμοκρασία εισόδου αέρα +20 °C. Θερμοκρασία εισόδου/εξόδου νερού +50/45 °C. Χαμηλή – Μεσαία – Υψηλή = Οι διαθέσιμες ταχύτητες ως στάνταρ.
*Το επίπεδο ηχητικής πίεσης είναι 9 dB(A) χαμηλότερο από το επίπεδο ηχητικής ισχύος και αναφέρεται σε δωμάτιο με όγκο 100 m3 και χρόνο αντανάκλασης ήχου 0.5 s.

Βάρος μονάδων SEC/F CV, CH-CVB

Μοντέλο	Βάρος με συσκευασία (kg)									Βάρος χωρίς συσκευασία (kg)
	1	2	3	4	5	6	7	8	9	1	2	3	4	5	6	7	8	9
3	15,5	17,2	21,4	22,5	26,9	27,7	32,1	35,7	35,9	13,9	15,4	19,1	20,2	24,1	24,9	28,8	32,0	32,2
4	16,0	18,0	22,4	23,5	28,1	29,0	33,6	37,2	37,4	14,4	16,2	20,1	21,2	25,3	26,2	30,3	33,5	33,7

Βάρος μονάδων SEC/F NC

Μοντέλο	Βάρος με συσκευασία (kg)									Βάρος χωρίς συσκευασία (kg)
	1	2	3	4	5	6	7	8	9	1	2	3	4	5	6	7	8	9
3	12,2	13,6	17,1	18,1	21,9	22,8	27,0	30,2	30,4	10,6	11,8	15,3	16,3	19,6	20,5	24,2	27,1	27,3
4	12,7	14,4	18,1	19,1	23,1	24,1	28,5	31,7	31,9	11,1	12,6	16,3	17,3	20,8	21,8	25,7	28,6	28,8

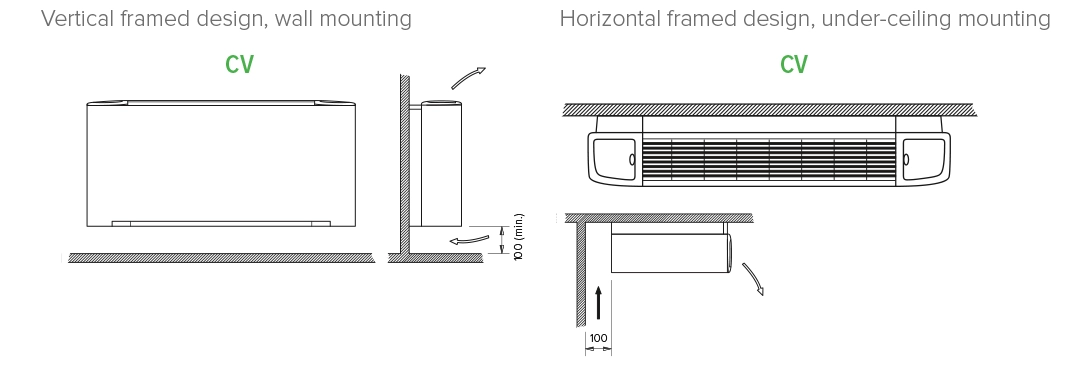

Διαθέσιμες σχεδιάσεις :

Installation of a versatile MyCond SEC/F series fan coil unit.

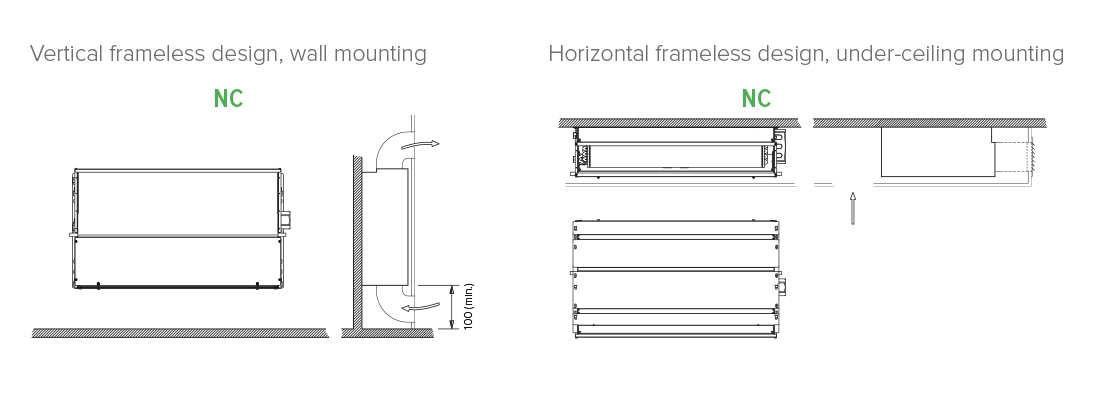

Διαθέσιμες σχεδιάσεις :

MyCond SEC/F Overview of versatile fan coil units offering adaptability.

Διαστάσεις

Διαστάσεις μονάδων SEC/F CV

MyCond SEC/F Diagram of fan coil dimensions for heating and cooling control.

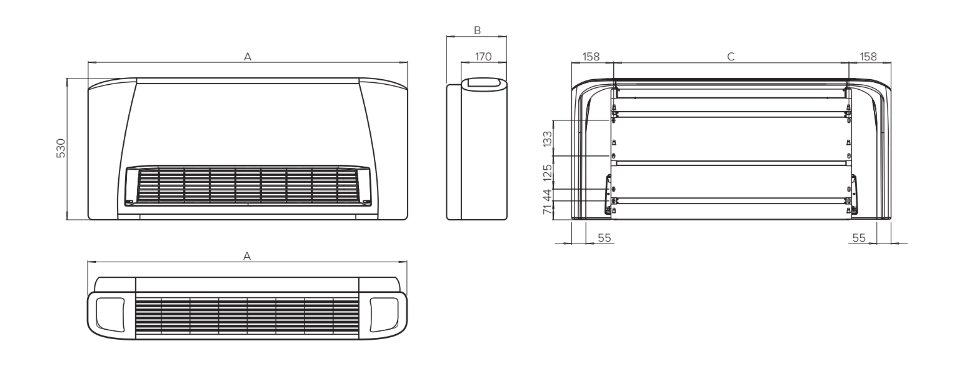

Διαστάσεις

Διαστάσεις μονάδων SEC/F CH-CVB

Diagram showing dimensions of MyCond SEC/F series fan coil units.

Μοντέλο	Μονάδες	1	2	3	4	5	6	7	8	9
A	mm	670	770	985	985	1200	1200	1415	1415	1415
B	mm	225	225	225	225	225	225	225	225	225
C	mm	354	454	669	669	884	884	1099	1099	1099

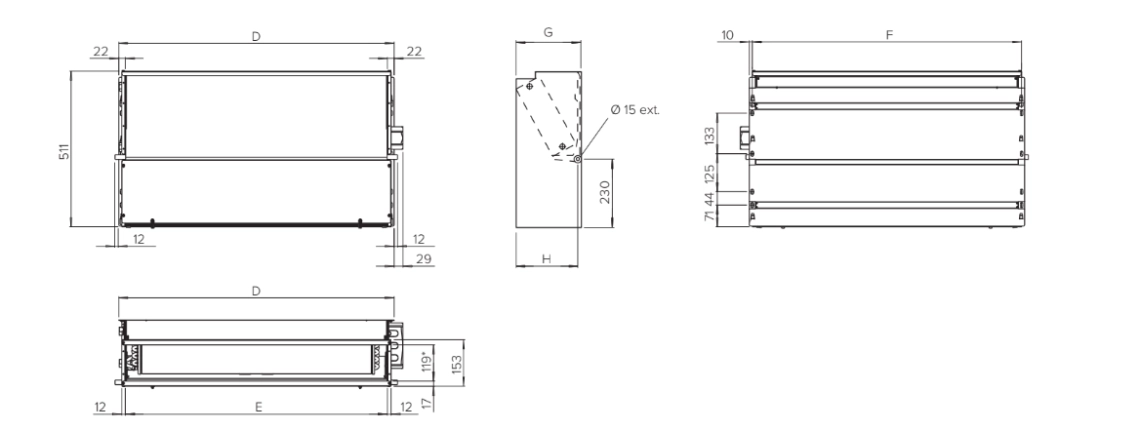

Διαστάσεις

Διαστάσεις μονάδων SEC/F NC

Diagram showing dimensions of MyCond SEC/F series fan coil unit.

Μοντέλο	Μονάδες	1	2	3	4	5	6	7	8	9
D	mm	374	474	689	689	904	904	1119	1119	1119
E	mm	330	430	645	645	860	860	1075	1075	1075
F	mm	354	454	669	669	884	884	1099	1099	1099
G	mm	218	218	218	218	218	218	218	248	248
H	mm	205	205	205	205	205	205	205	235	235
