ανεμιστήρες κασέτας 4 δρόμων σειράς MCFK-A2/4

Ιδανικό για χώρους όπου η αισθητική και η ησυχία είναι υψίστης σημασίας. Η ομαλή και ομοιόμορφη κατανομή του αέρα δημιουργεί ένα φυσικό μικροκλίμα. Μια τεχνολογία που λειτουργεί για εσάς, αθόρυβα και τέλεια.

Ικανότητα ψύξης: 2 ... 17.6 kW

Ικανότητα θέρμανσης: 2.8 ... 25.5 kW

Θέλετε να αγοράσετε ή έχετε ερωτήσεις

ανεμιστήρες κασέτας 4 δρόμων σειράς MCFK-A2/4

Mycond

Μονάδες Fan Coil κασέτας

Λόγω της ευρείας γκάμας ψυκτικών και θερμαντικών ικανοτήτων, αυτοί οι ανεμιστήρες μπορούν να χρησιμοποιηθούν σε δωμάτια οποιουδήποτε μεγέθους, και ο κομψός, εκλεπτυσμένος σχεδιασμός του διακοσμητικού πάνελ θα ταιριάξει σε οποιοδήποτε εσωτερικό χώρο.

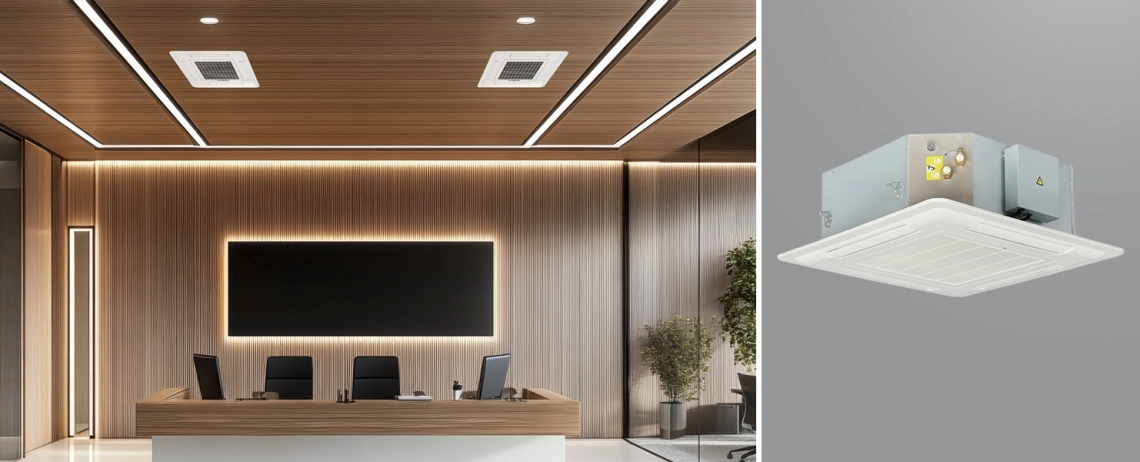

MyCond MCFK-A2/4 για εμπορικούς χώρους

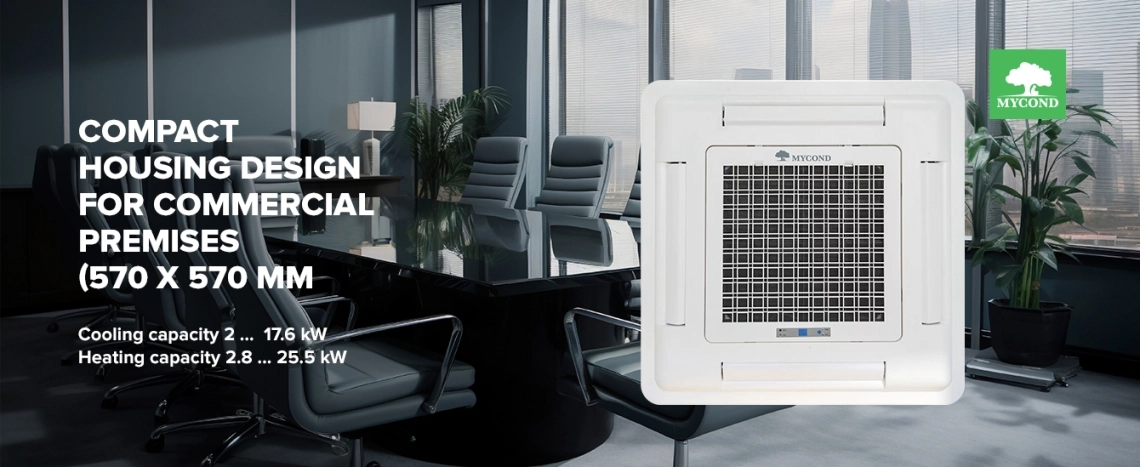

MyCond MCFK-A2/4 σύγχρονος σχεδιασμός και αποδοτικότητα

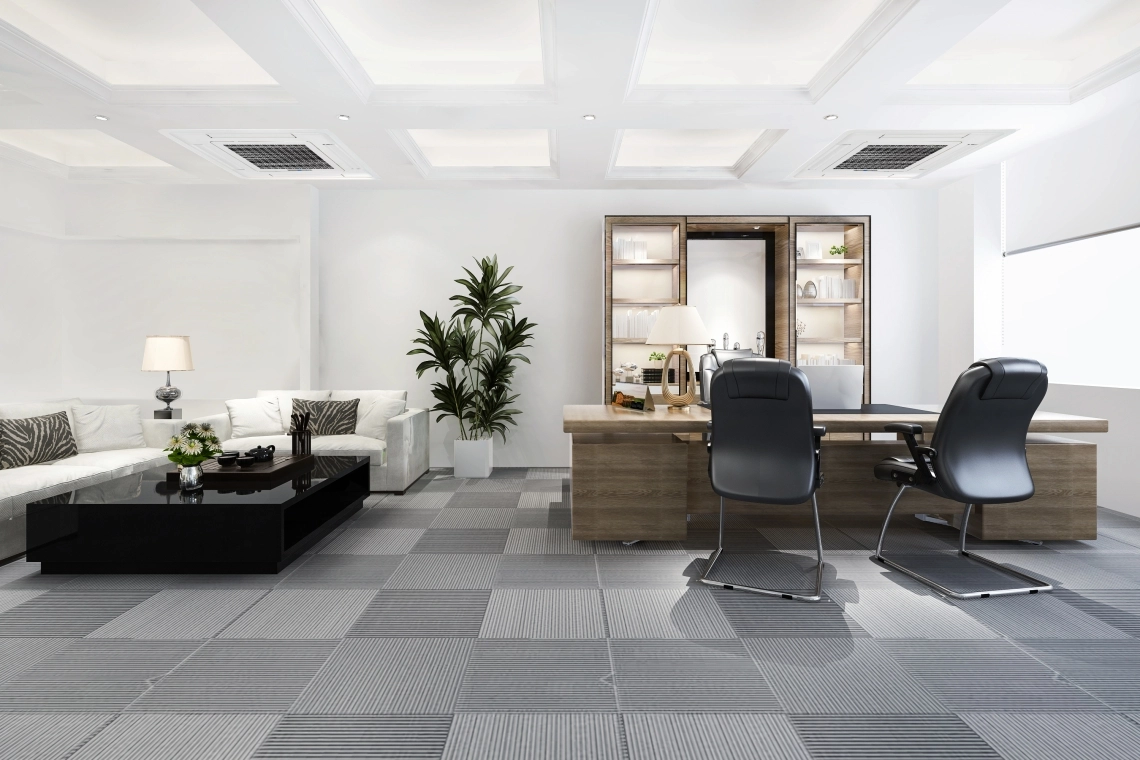

MyCond MCFK-A2/4 συμπαγής σχεδιασμός για το γραφείο

Χαρακτηριστικά και οφέλη:

Η θήκη είναι κατασκευασμένη από γαλβανισμένο χάλυβα και είναι εξοπλισμένη με καλυμμένα αεραγωγούς από πολυστερίνη που παρέχουν αποτελεσματική ροή αέρα και είναι αρκετά παχιά για αξιόπιστη θερμική και ηχητική μόνωση.
Το πάνελ έχει σύγχρονο σχεδιασμό, είναι κατασκευασμένο από ανθεκτικό πλαστικό ABS και είναι εξοπλισμένο με αφαιρούμενο, πλενόμενο φίλτρο αέρα και αυτόματη λειτουργία ταλάντωσης ροής αέρα.

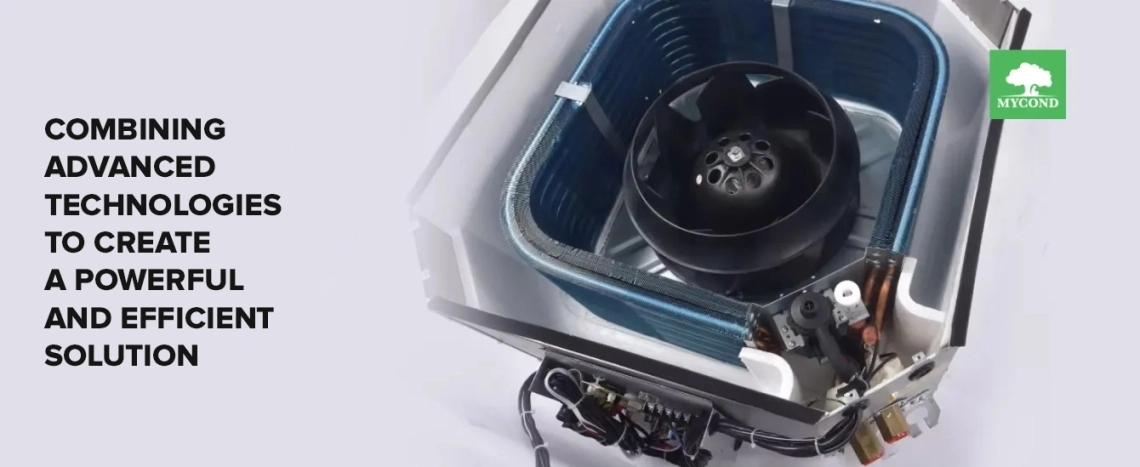

Ο τροχός κατασκευάζεται σε μια διαδικασία καλουπώματος ενός κύκλου, χωρίς συγκολλητές ενώσεις μεταξύ των λεπίδων του ανεμιστήρα και της τελικής/κωνικής πλάκας, εξασφαλίζοντας τέλεια ισορροπία. Ένα αντιδονητικό μαξιλάρι στον άξονα μειώνει τον θόρυβο και τις δονήσεις από τους τροχούς και τον κινητήρα. Κάθε τροχός είναι ακριβώς ισορροπημένος με ανοχή λιγότερη από 0.5 mm/s.
Ο εναλλάκτης θερμότητας είναι κατασκευασμένος από σωλήνες χαλκού και αλουμινένιες πλάκες με προστατευτική μπλε επικάλυψη, που εξασφαλίζει υψηλή αποδοτικότητα μεταφοράς θερμότητας. Κάθε εναλλάκτης θερμότητας ελέγχεται για διαρροές σε 16 bar (1.6 MPa).
Η παλέτα είναι κατασκευασμένη από πολυστερίνη υψηλής πυκνότητας χρησιμοποιώντας τεχνολογία θερμοδιαμόρφωσης, έχει προστατευτική επικάλυψη PVC και είναι εξοπλισμένη με αντλία αποστράγγισης και βαλβίδα ασφαλείας.

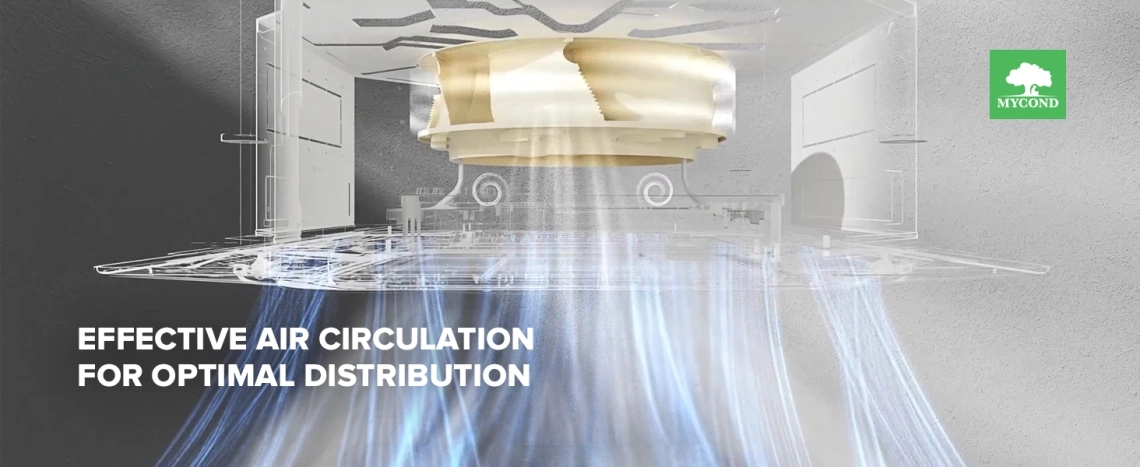

MyCond MCFK-A2/4 αποδοτικό σχέδιο κυκλοφορίας αέρα

Ασύρματη τηλεχειριστήριο*

Βασικός έλεγχος ανεμιστήρα
Ελεγκτής τοίχου με Wi-Fi (MCKF-WK-B)**
Προηγμένος έλεγχος ανεμιστήρα

^*στη^{σφαίρα παράδοσης}
^{**αγοράζεται}^{χωριστά}

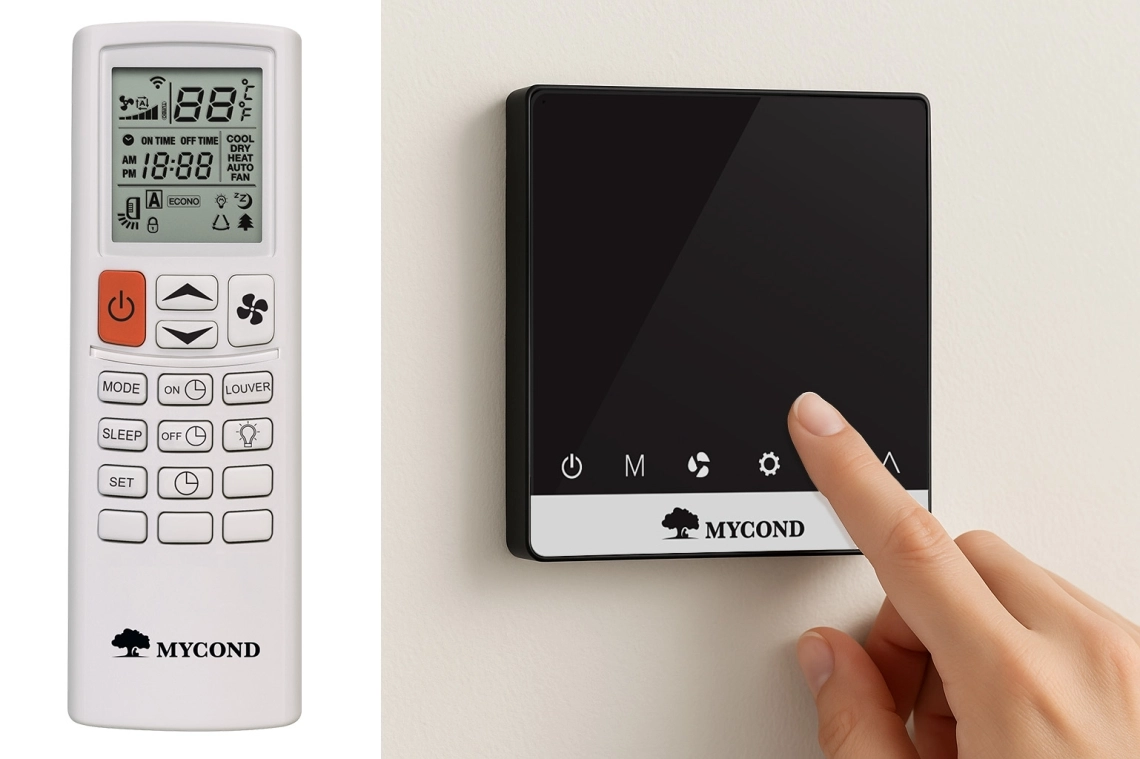

MyCond MCFK-A2/4 τηλεχειριστήριο και θερμοστάτης

MyCond MCFK-A2/4 για άνεση σε γραφειακούς χώρους

Μοντέλα 2 σωλήνων

Τεχνικές προδιαγραφές	Μονάδες	MCFK-020-A2	MCFK-027-A2	MCFK-037-A2	MCFK-042-A2	MCFK-045-A2	MCFK-056-A2
Ροή αέρα H/M/L	m³/ώρα	340/280/180	510/390/260	680/520/350	800/580/390	850/639/430	1020/790/520
Συνολική ψυκτική ικανότητα H/M/L	W	1800/1485/954	2700/2061/1377	3600/2754/1854	4200/3800/2800	4500/3384/2277	5400/4185/2754
Ευαίσθητη ψυκτική ικανότητα H/M/L	W	1350/1114/716	2025/1546/1033	2700/2066/1391	2900/2600/1900	3375/2538/1708	4050/3139/2066
Συνολική θερμική ισχύς	W	2700/2228/1431	4050/3092/2066	5400/4131/2781	6300/5500/4500	6750/5076/3416	8100/6278/4131
Τροφοδοσία	V/F/Hz	220/1/50
Ανεμιστήρας και κινητήρας
Τύπος ανεμιστήρα		Τροχός φυγοκεντρικού ανεμιστήρα
Μέγεθος ανεμιστήρα		⌀315				⌀380
Τύπος κινητήρα		Κινητήρας AC
Ικανότητα εισόδου	W	39	52	62	68	76	96
Βαθμός προστασίας IP στον κινητήρα		IP20	IP20	IP20	IP20	IP20	IP20
Κλάση μόνωσης κινητήρα		B	B	B	B	B	B
Λεπτομέρειες πηνίου
Υλικό σωλήνα		Σωλήνας χαλκού
Εξωτερική διάμετρος σωλήνα	mm	Κανονικό - 9.52
Πάχος σωλήνα	mm	0.3	0.3	0.3	0.3	0.3	0.3
Επιφάνεια	m²	4.65	4.65	9.3	10.3	13.4	13.4
Μέγεθος πηνίου (H*W)	mm	200*21.65		200*43.3	210×43.3	225*43.3
Υλικό πτερυγίων		0.105 mm υδροφιλικά ψίχουλα
Τύπος πτερυγίων		Πτερύγια τύπου λουβιού
Απόσταση μεταξύ πτερυγίων	mm	2	2	2	2	2	2
Το σύστημα αγωγών "Ryady-2"		2	2	2	2	2	2
Κυκλοφορία		2 από 2 στην έξοδο				4 από 4 στην έξοδο
Μέγιστη εργασία πίεση	MPa	1.6	1.6	1.6	1.6	1.6	1.6
Σύνδεση
ΕΙΣΟΔΟΣ/ΕΞΟΔΟΣ	mm	3/4"	3/4"	3/4"	3/4"	3/4"	3/4"
Αποστράγγιση	mm	26	26	26	26	26	26
Σώμα συσκευής
Υλικό σώματος		Γαλβανισμένος χάλυβας
Πάχος υλικού	mm	0.8	0.8	0.8	0.8	0.8	0.8
Δίσκος αποστράγγισης		Πολυστερίνη υψηλής πυκνότητας
Αντλία αποστράγγισης		Πρότυπο PSB-7 με 700 mm κεφαλή (1200 mm κεφαλή προαιρετική)
Υλικό μόνωσης		XPE	XPE	XPE	XPE	XPE	XPE
Πάχος μόνωσης	mm	5	5	5	5	5	5
Φίλτρο
Τύπος		Πρωτεύον φίλτρο
Υλικό		ABC+νάιλον
Πάχος		12	12	12		14	14
Μέγεθος	mm	350*333			12	430*407
Για όλα τα μεγέθη μπλοκ πάνελ
Καθαρό μέγεθος (HWD)	mm	68068030				83083030
Μέγεθος συσκευασίας (HWD)	mm	72072075				86086075
Καθαρό/ακαθάριστο βάρος	kg	2.3/3.7				3.5/5.2
Για όλες τις διαστάσεις μπλοκ σώματος

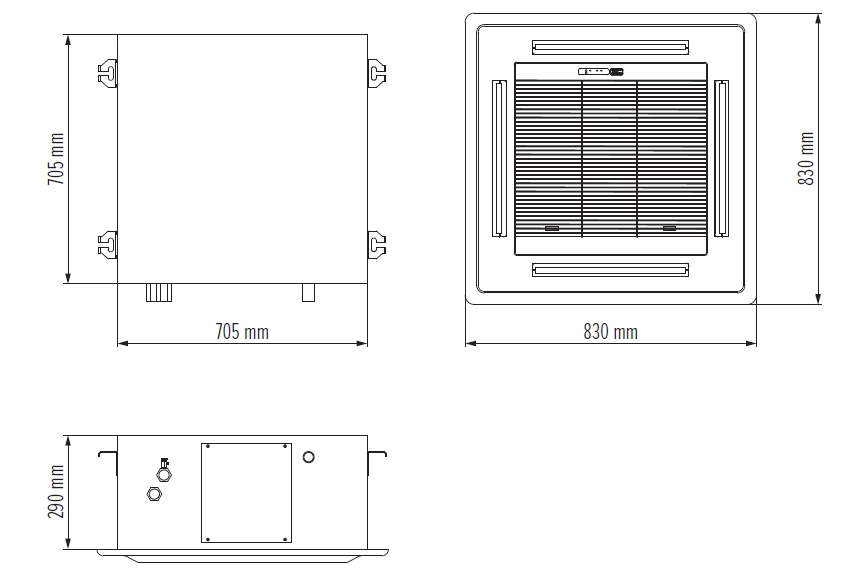

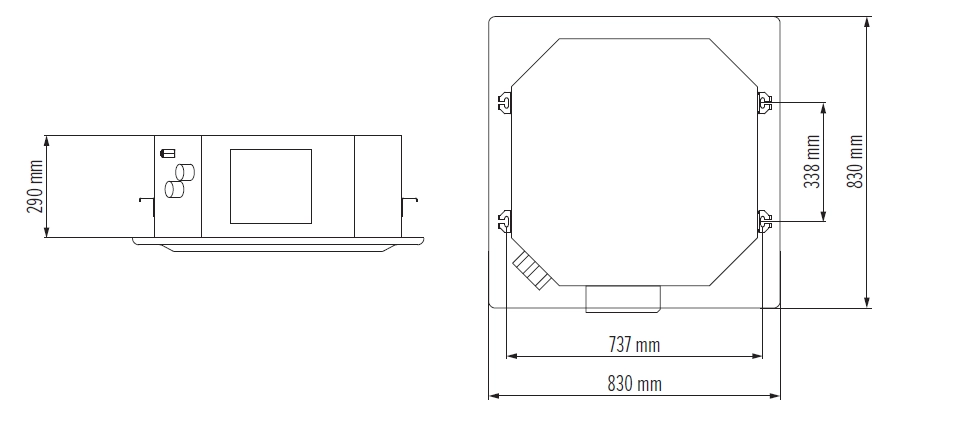

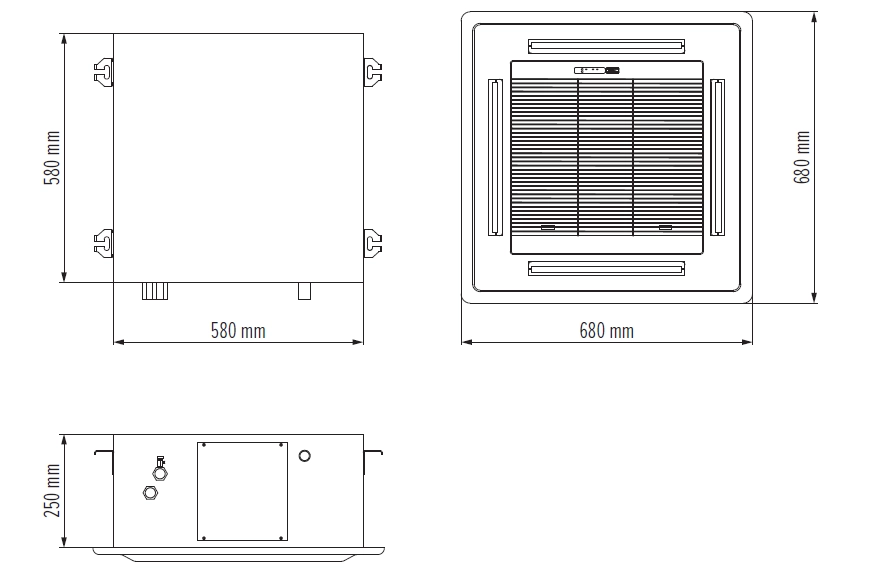

Καθαρό μέγεθος (HWD)	mm	580580250				705705290
Μέγεθος συσκευασίας (HWD)	mm	675675270				800800310
Καθαρό/ακαθάριστο βάρος	kg	17.7/19.3				21.5/23.8
Επίπεδο ηχητικής πίεσης σε απόσταση 1 m H/M/L	dB	37/35/29	39/37/31	41/37/30	42/38/32	43/39/32	45/37/34
Βάρος μονάδας	kg	20	20	20	20	25	25

Τεχνικές προδιαγραφές	Μονάδες	MCFK-070-A2	MCFK-091-A2	MCFK-108-A2	MCFK-126-A2	MCFK-153-A2
Ροή αέρα H/M/L	m³/ώρα	1360/1030/690	1699/1290/860	2039/1499/1030	2379/1799/1199	2718/2098/1599
Συνολική ψυκτική ικανότητα H/M/L	W	7200/5454/3654	9000/6831/4554	10800/7938/5454	12600/9531/6354	15300/11810/8469
Ευαίσθητη ψυκτική ικανότητα H/M/L	W	5400/4091/2741	6750/5124/3416	8100/5954/4091	9450/7149/4766	11475/8858/6352
Συνολική θερμική ισχύς	W	10800/8181/5481	13500/10247/6831	16200/11907/8181	18900/14297/9531	23700/18293/13939
Τροφοδοσία	V/F/Hz	220/1/50
Ανεμιστήρας και κινητήρας
Τύπος ανεμιστήρα		Τροχός φυγοκεντρικού ανεμιστήρα
Μέγεθος ανεμιστήρα		⌀380	⌀476			⌀530
Τύπος κινητήρα		Κινητήρας AC
Ικανότητα εισόδου	W	132	152	189	220	330
Βαθμός προστασίας IP στον κινητήρα		IP20	IP20	IP20	IP20	IP20
Κλάση μόνωσης κινητήρα		B	B	B	B	B
Λεπτομέρειες πηνίου
Υλικό σωλήνα		Σωλήνας χαλκού
Εξωτερική διάμετρος σωλήνα	mm	Κανονικό - 9.52
Πάχος σωλήνα	mm	0.3	0.3	0.3	0.3	0.3
Επιφάνεια	m²	13.4	19.7	19.7	19.7	27.1
Μέγεθος πηνίου (H*W)	mm	225*43.3	250*43.3
Υλικό πτερυγίων		0.105 mm υδροφιλικά ψίχουλα
Τύπος πτερυγίων		Πτερύγια τύπου λουβιού
Απόσταση μεταξύ πτερυγίων	mm	2	2	2	2	2
Το σύστημα αγωγών "Ryady-2"		2	2	2	2	2
Κυκλοφορία		4 από 4 στην έξοδο		5 από 5 στην έξοδο
Μέγιστη εργασία πίεση	MPa	1.6	1.6	1.6	1.6	1.6
Σύνδεση
ΕΙΣΟΔΟΣ/ΕΞΟΔΟΣ	mm	3/4"	3/4"	3/4"	3/4"	3/4"
Αποστράγγιση	mm	26	26	26	26	26
Σώμα συσκευής
Υλικό σώματος		Γαλβανισμένος χάλυβας
Πάχος υλικού	mm	0.8	0.8	0.8	0.8	0.8
Δίσκος αποστράγγισης		Πολυστερίνη υψηλής πυκνότητας
Αντλία αποστράγγισης		Πρότυπο PSB-7 με 700 mm κεφαλή (1200 mm κεφαλή προαιρετική)
Υλικό μόνωσης		XPE	XPE	XPE	XPE	XPE
Πάχος μόνωσης	мм	5	5	5	5	5
Φίλτρο
Τύπος		Πρωτεύον φίλτρο
Υλικό		ABC+νάιλον
Πάχος		14	14	14	14	14
Μέγεθος	mm	430*407	556*540			644*638
Για όλα τα μεγέθη μπλοκ πάνελ
Καθαρό μέγεθος (HWD)	mm	83083030	98098030			1140114030
Μέγεθος συσκευασίας (HWD)	mm	86086075	1010101075			1170117075
Καθαρό/ακαθάριστο βάρος	kg	3.45/5.2	5.2/7.4	5.2/7.4	5.2/7.4	7.8/10.7
Για όλες τις διαστάσεις μπλοκ σώματος

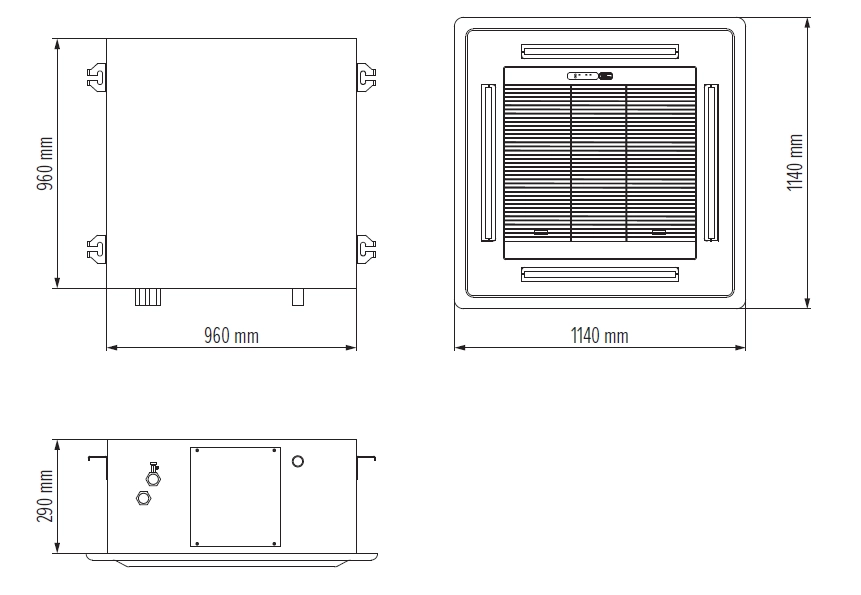

Καθαρό μέγεθος (HWD)	mm	706706290	832832290			960960290
Μέγεθος συσκευασίας (HWD)	mm	800800310	925925310			10541054320
Καθαρό/ακαθάριστο βάρος	kg	21.5/23.8	28.8./30.6	28.8./30.6	28.8./30.6	44.2/45.3
Επίπεδο ηχητικής πίεσης σε απόσταση 1 m H/M/L	dB	45/38/37	47/39/36	50/45/37	52/46/39	57/52/48
Βάρος μονάδας	kg	25	32	32	32	45.4

Ονομαστικές συνθήκες δοκιμής:
Ψύξη: θερμοκρασία εισόδου αέρα +27 °C ST/+19.5 °C MT, θερμοκρασία εισόδου νερού +7 °C, θερμοκρασία εξόδου νερού +12 °C.
Θέρμανση: θερμοκρασία εισόδου αέρα +21 °C, θερμοκρασία εισόδου νερού +60 °C, ίδια ροή νερού όπως για ψύξη.
Μετρήσεις επιπέδου ηχητικής πίεσης λαμβάνονται σε ηχομονωμένο δωμάτιο, με το σημείο ελέγχου να βρίσκεται 1.5 m κάτω από τον κατακόρυφο άξονα της μονάδας.

Μοντέλα 4 σωλήνων

Τεχνικές προδιαγραφές	Μονάδες μέτρησης	MCFK-026-A4	MCFK-028-A4	MCFK-031-A4	MCFK-036-A4	MCFK-048-A4	MCFK-060-A4	MCFK-070-A4	MCFK-084-A4	MCFK-103-A4	MCFK-115-A4
Ροή αέρα (H/M/L)	m³/ώρα	680/520/350	800/580/390	850/640/430	1020/790/520	1360/1030/690	1700/1290/860	2040/1500/1030	2380/1800/1200	2890/2100/1600	3400/2600/1900
Συνολική ψυκτική ικανότητα (H/M/L)	kW	2.6/2.0/1.4	2.8/2.2/1.6	3.1/2.4/1.8	3.6/2.8/2.1	4.8/3.7/3.0	6.0/4.7/3.6	7.0/6.0/4.6	8.4/6.5/5.0	10.3/7.5/5.7	11.5/8.3/6.3
Συνολική θερμική ισχύς (H/M/L)	kW	2.6/2.0/1.5	3.1/2.3/1.7	3.5/2.7/2.1	4.3/3.2/2.5	4.9/4.3/3.5	6.5/5.4/4.2	7.2/5.6/4.3	8.7/7.6/5.8	11.9/8.7/6.6	15.2/11.3/8.7
Τύπος κινητήρα		Κινητήρας εναλλασσόμενου ρεύματος
Επίπεδο ηχητικής πίεσης σε απόσταση 1 m	dB	41	42	43	45	46	47	50	52	57	65
Τροφοδοσία V/F/Hz		230/1/50
Συνδέσεις (είσοδος/έξοδος)		ZG3/4” / ZG3/4”
Σύνδεση (αποστράγγιση)	mm	26
Μέγεθος ανεμιστήρα		Ø315	Ø315	Ø380	Ø380	Ø380	Ø476	Ø476	Ø476	Ø530	Ø530
Ικανότητα εισόδου κινητήρα	W	62	68	76	96	132	152	189	220	330	340
Καθαρό βάρος, μπλοκ-σώμα	kg	21	21	26	26	26	35	35	35	53	53
Καθαρό μέγεθος, μπλοκ σώματος (HWD)	mm	580x580x250		705x705x290			832x832x290			980x980x290
Καθαρό μέγεθος, πάνελ (HWD)	mm	680x680x30		830x830x30			980x980x30			1140x1140x30
