Υψηλός αγωγός ESP

Υψηλός αγωγός ESP Υψηλό τοίχωμα Η εξωτερική στατική πίεση μπορεί να φτάσει τα 300 Pa και ο αγωγός αέρα μπορεί να επιλεγεί ελεύθερα. Κλιματισμός, κοινή χρήση πολλών δωματίων
Ικανότητα ψύξης: 1.50 ... 16.0 kW
Ικανότητα θέρμανσης: 1.70 ... 18.0 kW

Θέλετε να αγοράσετε ή έχετε ερωτήσεις
Υψηλός αγωγός ESP

Βασικά χαρακτηριστικά:

  • Ευέλικτη και απλή διάταξη αγωγών
  • Απλή συντήρηση
  • Η στατική πίεση κυμαίνεται από 20 έως 300 Pa με τη χρήση του παρεχόμενου καλωδίου ενίσχυσης
  • Δεν διαθέτει αντλία αποστράγγισης συμπυκνωμάτων
  • 3 ταχύτητες + ενισχυτής

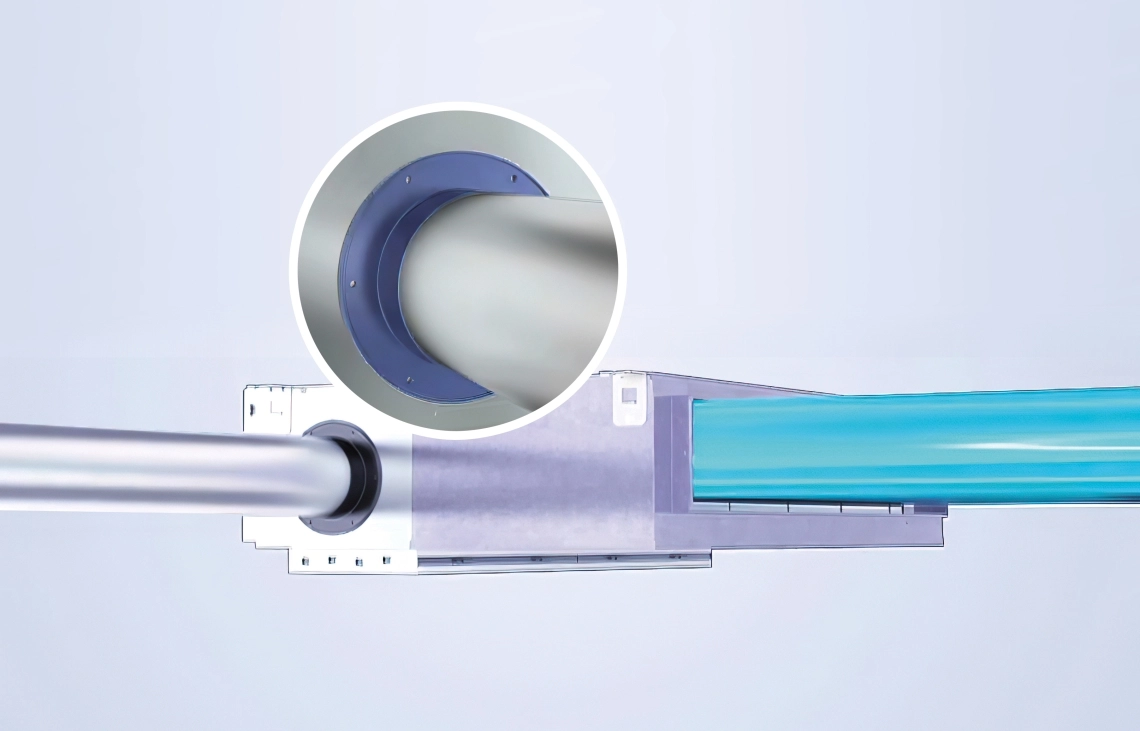

MyCond High ESP σύνδεση αγωγού φρέσκου αέρα

Φλάντζα φρέσκου αέρα

Φλάντζα φρέσκου αέρα κυρτή για εγκατάσταση

ρύθμιση ESP 210 Pa

5 ταχύτητες ρυθμιζόμενης ταχύτητας ανέμου για την κάλυψη διαφορετικών αναγκών.

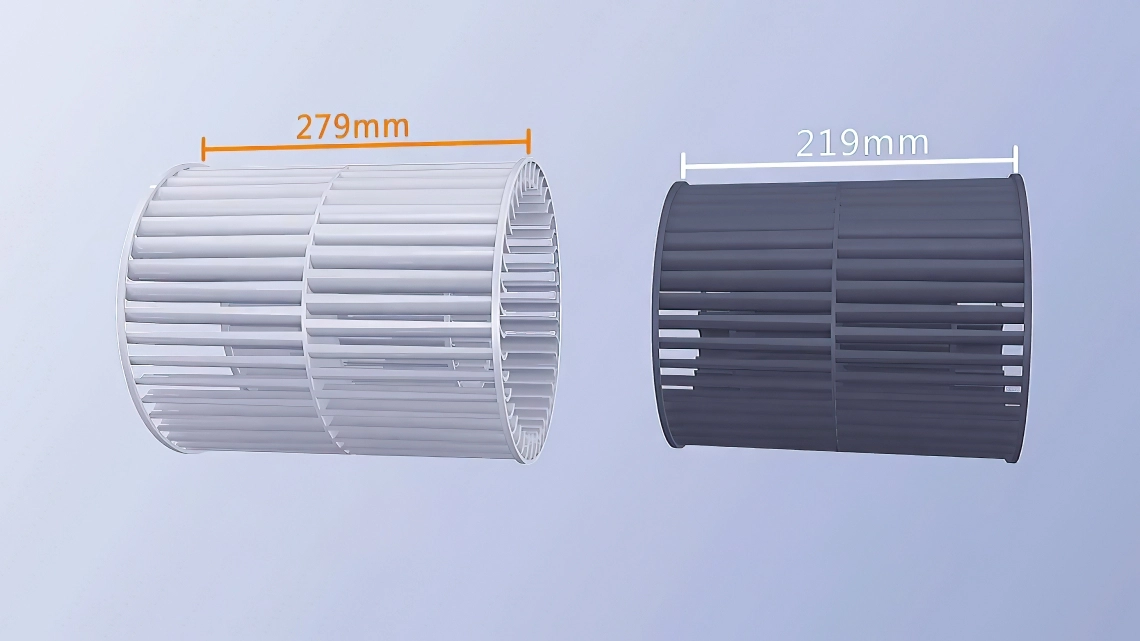

MyCond Υψηλός αγωγός ESP, διευρυμένος τροχός ανεμιστήρα 279 mm

Προδιαγραφές Μονάδες MIDG-
05X1EV2AD
MIDG-
07X1EV2AD
MIDG-
09X1EV2AD
MIDG-
12X1EV2AD
MIDG-
16X1EV2AD
MIDG-
18X1EV2AD
MIDG-
24X1EV2AD
MIDG-
28X1EV2AD
MIDG-
30X1EV2AD
MIDG-
38X1EV2AD
MIDG-
48X1EV2AD
MIDG-
54X1EV2AD
Χωρητικότητα
Ψύξη kW 1.50 2.20 2.80 3.60 4.50 5,60 7,10 8,00 9,00 11,20 14,00 16.00
Θέρμανση kW 1.70 2.50 3.20 4.00 5.00 6,30 8,00 9,00 10,00 13.00 16.30 18.00
Ηλεκτρικές παράμετροι
Παροχή ρεύματος Ph/V/Hz 1/220-240/50(60) 1/220-240/50(60)
Εξαερισμός
Ροή αέρα (H/M/L) m3/h 515/440/390 545/470/390 545/470/390 570/495/420 700/625/550 915/765/640 1275/1050/875 1275/1050/875 1450/1200/1000 2000/1700/1400 2150/1700/1400 2350/1950/1600
Ηχητική πίεση
(H/M/L)
dB(A) 29/27/25 30/28/25 30/28/25 31/29/27 32/30/28 33/31/29 34/31/29 35/33/30 36/33/30 38/35/32 40/36/32 42/38/34
Ηχητική ισχύς
(H/M/L)
dB(A) 41/39/37 42/40/37 42/40/37 43/41/39 44/42/40 45/43/41 46/43/41 47/45/42 48/45/42 50/47/44 52/48/44 54/50/46
Εγκατάσταση - Διαστάσεις
Καθαρές διαστάσεις
(ΠxΒxΥ)
mm 700x700x248 1100x700x248 1100x700x248 1500x700x248
Διαστάσεις συσκευασμένης μονάδας

(ΠxΒxΥ)
mm 901x853x305 1301x853x305 1301x853x305 1701x853x305
Καθαρό βάρος / μικτό βάρος
Kg 25.0/30.7 25.0/30.7 25.0/30.7 25.0/30.7 25.0/30.7 34.0/40.5 34.0/40.5 34.0/40.5 36.0/42.5 44.2/53.5 47.2/56.5 47.2/56.5
Ø Σωλήνας ψυκτικού υγρού
mm
(ίντσα)
6.35 (1/4) 6.35 (1/4) 6.35 (1/4) 6.35 (1/4) 6.35 (1/4) 6,35
(1/4)
9.52 (3/8) 9,52 (3/8) 9,52 (3/8) 9,52 (3/8) 9,52 (3/8) 9.52 (3/8)
Ø Σωλήνας ψυκτικού αερίου
mm
(ίντσα)
9.52 (3/8) 9.52 (3/8) 9.52 (3/8) 12.70 (1/2) 12.70 (1/2) 12,70 (1/2) 15,88 (5/8) 15,88 (5/8) 15,88 (5/8) 15,88 (5/8) 15,88 (5/8) 15,88 (5/8)
Στατική πίεση
(Standard/Max.)
Pa 20/200 20/200 20/200 20/200 20/200 20/200 20/200 20/200 20/180 20/180 20/180 20/180

Διαστάσεις

MIDG-38X1EV2AD(H) MIDG-48X1EV2AD(H) MIDG-54X1EV2AD(H) MIDG-38X1EV2AD MIDG-48X1EV2AD MIDG-54X1EV2AD

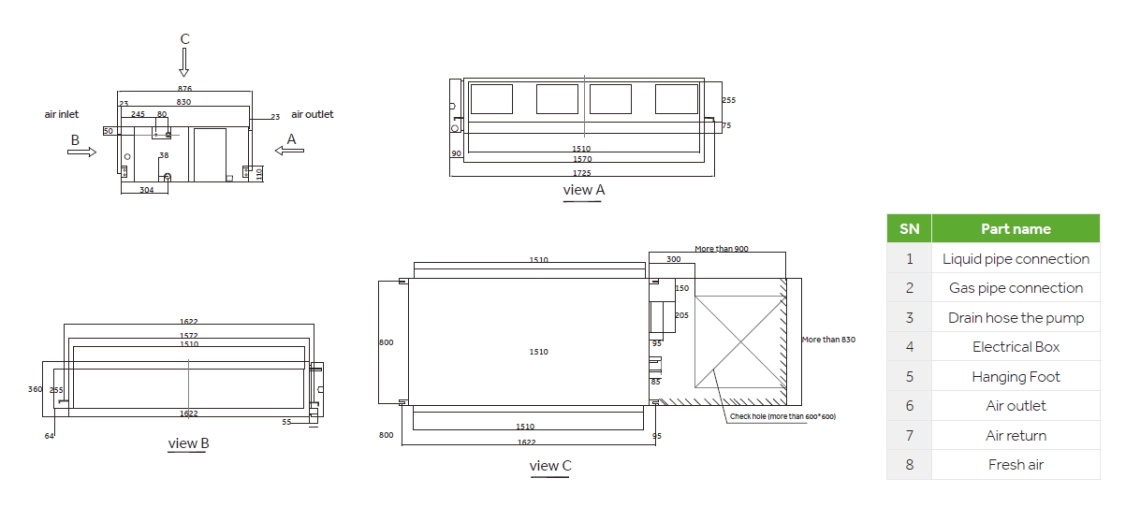

Συνολικές διαστάσεις αγωγού MyCond High ESP - 1

Διαστάσεις

MIDG-05X1EV2AD(H) MIDG-07X1EV2AD(H) MIDG-09X1EV2AD(H) MIDG-12X1EV2AD(H) MIDG-16X1EV2AD(H) MIDG-05X1EV2AD MIDG-07X1EV2AD MIDG-09X1EV2AD MIDG-12X1EV2AD MIDG-16X1EV2AD

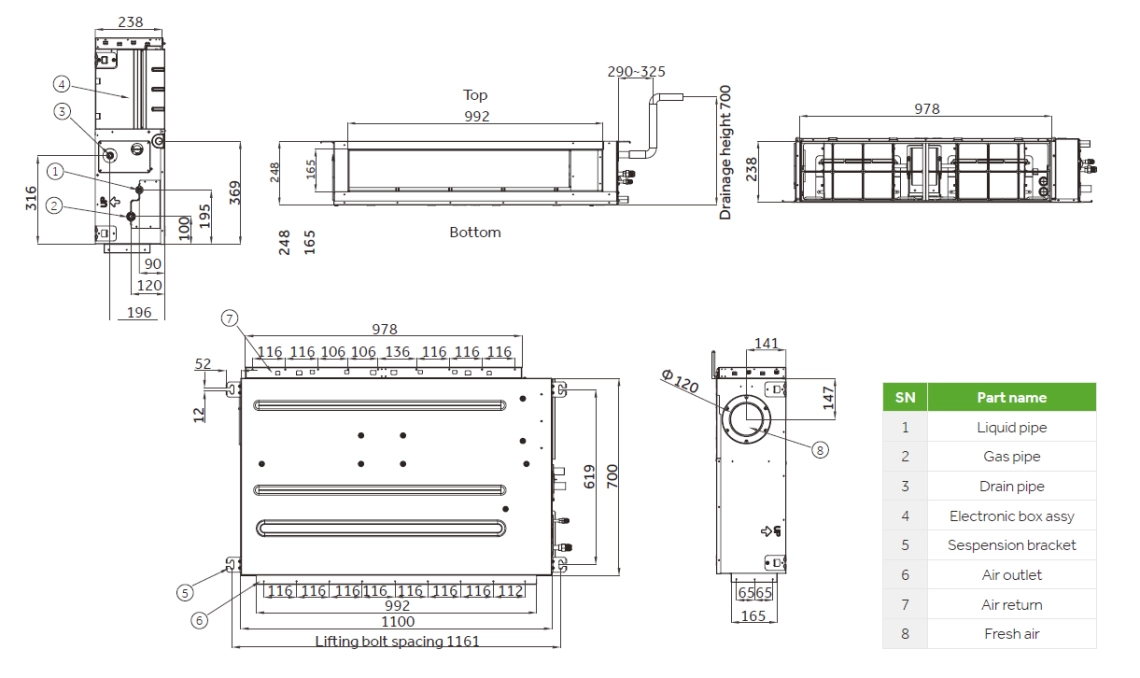

Συνολικές διαστάσεις αγωγού MyCond High ESP - 2

Διαστάσεις

MIDG-18X1EV2AD(H) MIDG-24X1EV2AD(H) MIDG-28X1EV2AD(H) MIDG-30X1EV2AD(H)

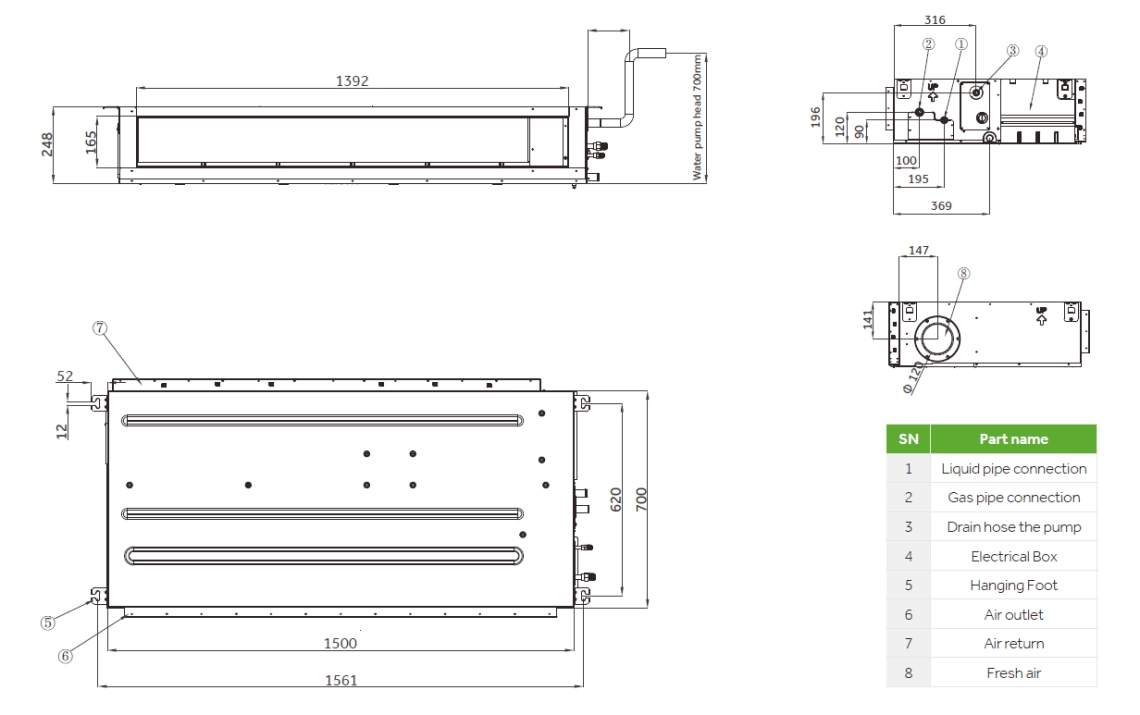

Συνολικές διαστάσεις αγωγού MyCond High ESP - 3

Διαστάσεις

MIDT-72X1EV2AD MIDT-96X1EV2AD

Συνολικές διαστάσεις αγωγού MyCond High ESP - 3
