Σπονδυλωτή αντλία θερμότητας STANDARD σειρά MCU-YH

Υψηλή απόδοση, εξοικονόμηση ενέργειας και προστασία του περιβάλλοντος

Η αντλία θερμότητας χρησιμοποιεί ένα φιλικό προς το περιβάλλον ψυκτικό μέσο R410A. Πρόκειται για ένα ψυκτικό μέσο χωρίς χλώριο, σταθερό και μη τοξικό, το οποίο δεν καταστρέφει τη στιβάδα του όζοντος και είναι ασφαλές για το περιβάλλον. Αυτό το ψυκτικό μέσο εξασφαλίζει αποτελεσματική μεταφορά θερμότητας, πράγμα που σημαίνει μεγαλύτερη χωρητικότητα της αρθρωτής αντλίας θερμότητας και χαμηλότερη κατανάλωση ενέργειας.

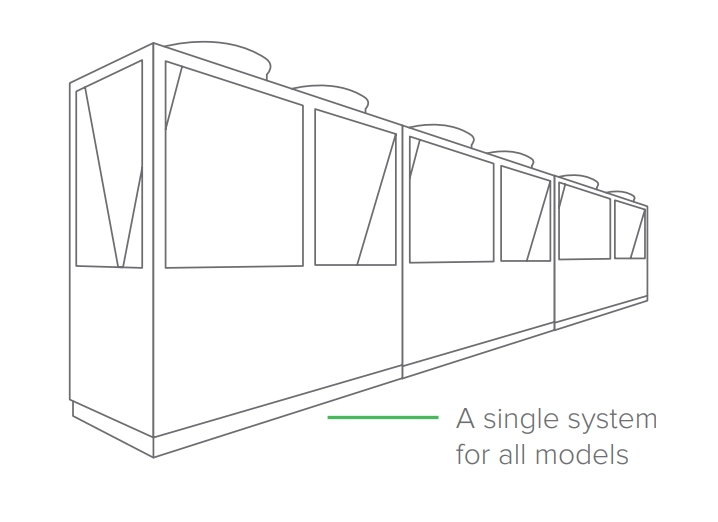

Σπονδυλωτή σχεδίαση

Το μοναδικό χαρακτηριστικό της σειράς είναι ο αρθρωτός σχεδιασμός της με δυνατότητα συνδυασμού έως και 16 μονάδων (165YH, συν έως 8 μονάδες) σε ένα ενιαίο σύστημα. Αυτό το χαρακτηριστικό επιτρέπει την επέκταση της δυναμικότητας πάνω από 1 MW με τον αριθμό των βαθμίδων δυναμικότητας να είναι ίσος με τον αριθμό των συμπιεστών, έτσι ώστε να μπορείτε να έχετε έως και 32 βαθμίδες δυναμικότητας με 16 μονάδες ψύξης (σε μοντέλα με δύο συμπιεστές). Ολόκληρο το σύστημα ελέγχεται μέσω ενός μόνο τηλεχειριστηρίου που συνδέεται στην κύρια μονάδα, ενώ οι υπόλοιπες είναι δευτερεύουσες μονάδες. Αυτό έχει ως αποτέλεσμα μια αντλία θερμότητας μονομπλοκ Ν-μονάδων.

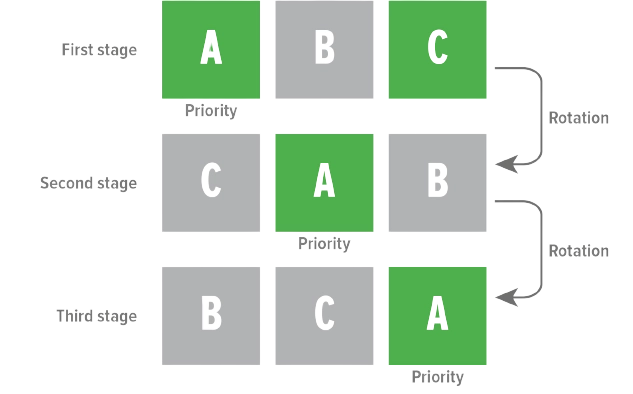

Κυμαινόμενη κύρια αντλία θερμότητας

Οποιαδήποτε μεμονωμένη αντλία θερμότητας μπορεί να λειτουργήσει ως κύρια αντλία: αρκεί να τη συνδέσετε μία φορά στον ενσύρματο ελεγκτή. Με τον τρόπο αυτό εξαλείφεται το πρόβλημα της διακοπής λειτουργίας ολόκληρου του συστήματος, όταν η κύρια αντλία θερμότητας παρουσιάσει βλάβη.

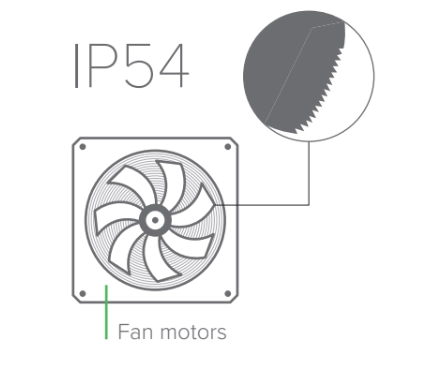

Ανεμιστήρες υψηλής απόδοσης

Τα μεταλλικά πτερύγια των ανεμιστήρων με πριονωτές ακμές εξασφαλίζουν αυξημένη ροή αέρα και υψηλή αντοχή μαζί με χαμηλό επίπεδο θορύβου. Οι κινητήρες ανεμιστήρων με προστασία IP54 εξασφαλίζουν ασφαλή και αξιόπιστη λειτουργία ακόμη και σε δύσκολες καιρικές συνθήκες.

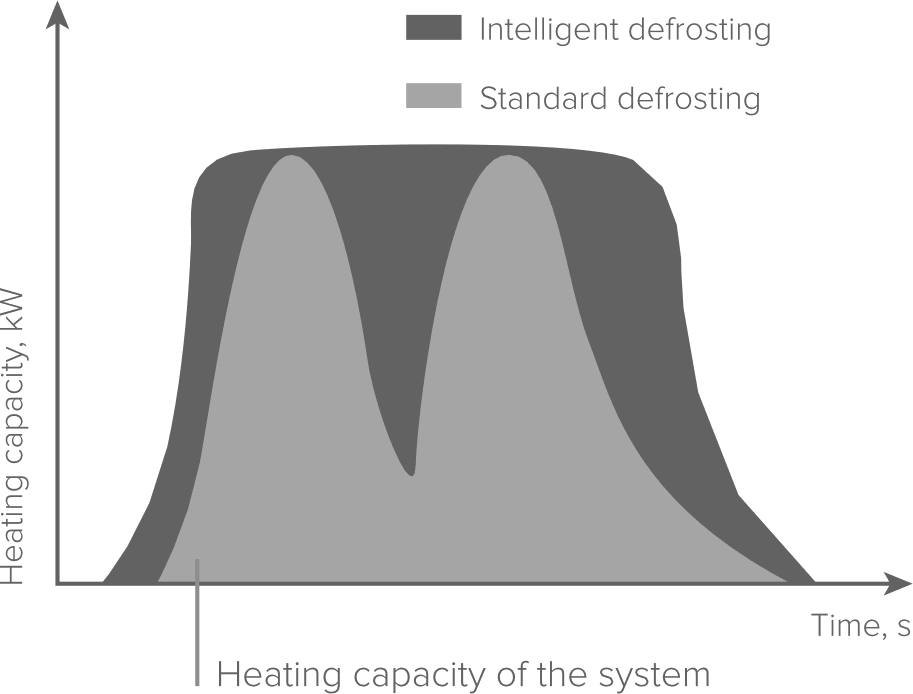

Ευφυής απόψυξη

Ο ελεγκτής ανιχνεύει την τρέχουσα έκταση της κατάψυξης αναλύοντας την παροχή αέρα, την πτώση θερμοκρασίας και την πίεση του ψυκτικού μέσου στον εξωτερικό εναλλάκτη θερμότητας. Στην πρώτη μέθοδο, η απόψυξη ενεργοποιείται και απενεργοποιείται περιοδικά με χρονοδιακόπτη. Στη δεύτερη μέθοδο, η έναρξη της απόψυξης συντονίζεται με έναν αισθητήρα θερμοκρασίας του εξωτερικού εναλλάκτη θερμότητας.

Ευκολία συντήρησης

Η απενεργοποίηση μιας από τις μονάδες δεν διακόπτει ολόκληρο το σύστημα. Ως αποτέλεσμα, μπορείτε να επισκευάσετε, να αντιμετωπίσετε/συντηρήσετε, να αντικαταστήσετε ή ακόμη και να προσθέσετε οποιαδήποτε μονάδα ανά πάσα στιγμή, ενώ παράλληλα ψύχετε ή θερμαίνετε την εγκατάσταση χωρίς διακοπή.

Ισχυρή προστασία

Η αντλία θερμότητας είναι εξοπλισμένη με ισχυρή προστασία, συμπεριλαμβανομένης μιας λειτουργίας αυτοδιάγνωσης που εξασφαλίζει μακροχρόνια, σταθερή και αξιόπιστη λειτουργία. Η αντλία θερμότητας μπορεί να ρυθμιστεί ώστε να επανέρχεται γρήγορα στην τρέχουσα λειτουργία μετά την ανάκτηση της ισχύος.

• Προστασία υπερφόρτωσης του συμπιεστή
• Προστασία υψηλής/χαμηλής πίεσης
• Προστασία υψηλής/χαμηλής τάσης
• Προστασία από έλλειψη νερού
• Προστασία βραχυκύκλωσης συμπιεστή
• Προστασία υπερθέρμανσης κινητήρα ανεμιστήρα
• Προστασία τροφοδοσίας
• Προστασία θερμοκρασίας καυσαερίων
• Προστασία θερμοκρασίας νερού εξόδου

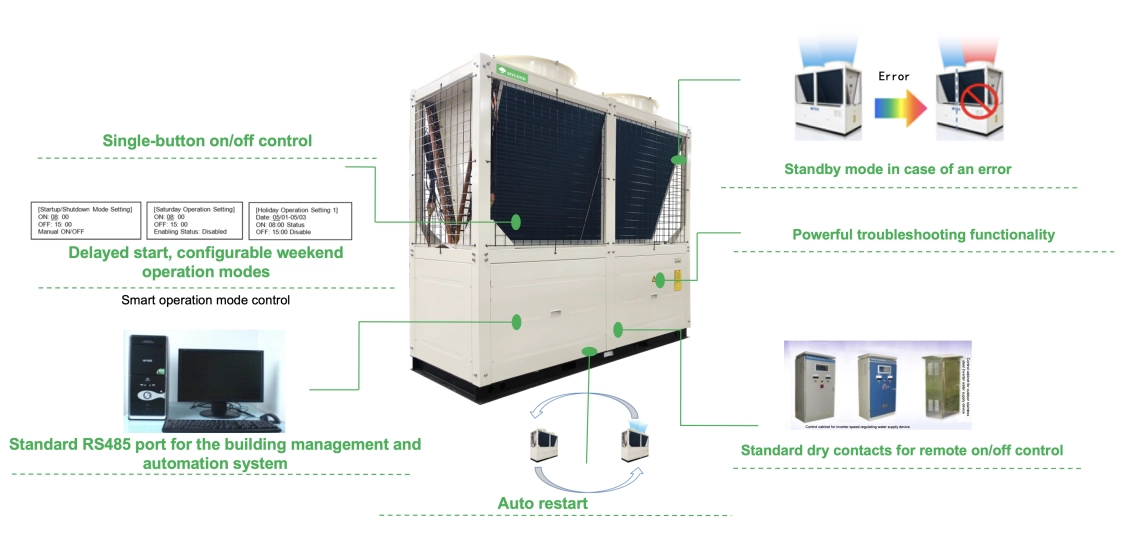

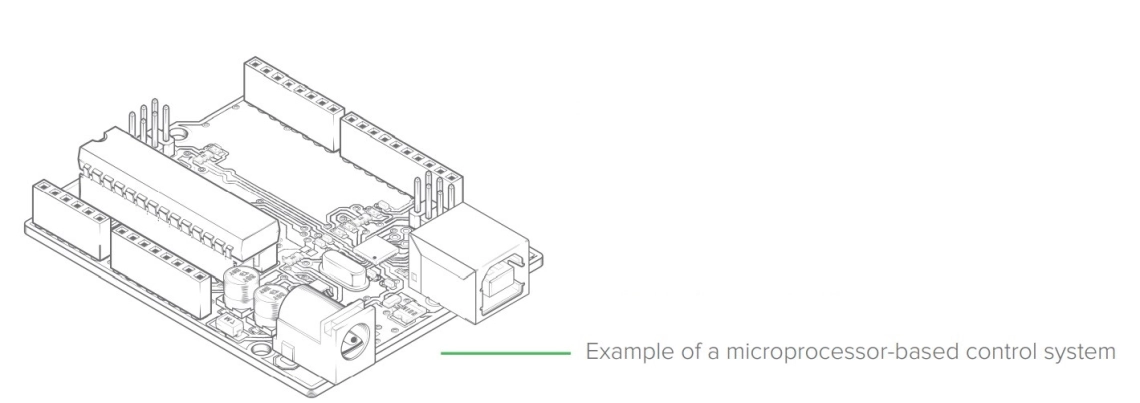

Σύστημα ελέγχου

Η αντλία θερμότητας είναι εξοπλισμένη με ένα σύστημα ελέγχου 3ης γενιάς με μικροεπεξεργαστή και ένα τηλεχειριστήριο τελευταίας τεχνολογίας. Το αρθρωτό σύστημα ελέγχου που είναι ενσωματωμένο στην αντλία θερμότητας διαθέτει θύρες USB για εύκολη συντήρηση και αναβάθμιση του λογισμικού ελέγχου.

Modbus

Η πλακέτα Modbus περιλαμβάνεται στάνταρ, έτσι ώστε η αντλία θερμότητας να μπορεί να συνδεθεί είτε σε νέο είτε σε υπάρχον σύστημα διαχείρισης για βολικό τηλεχειρισμό και ανάλυση μέσω υπολογιστή.

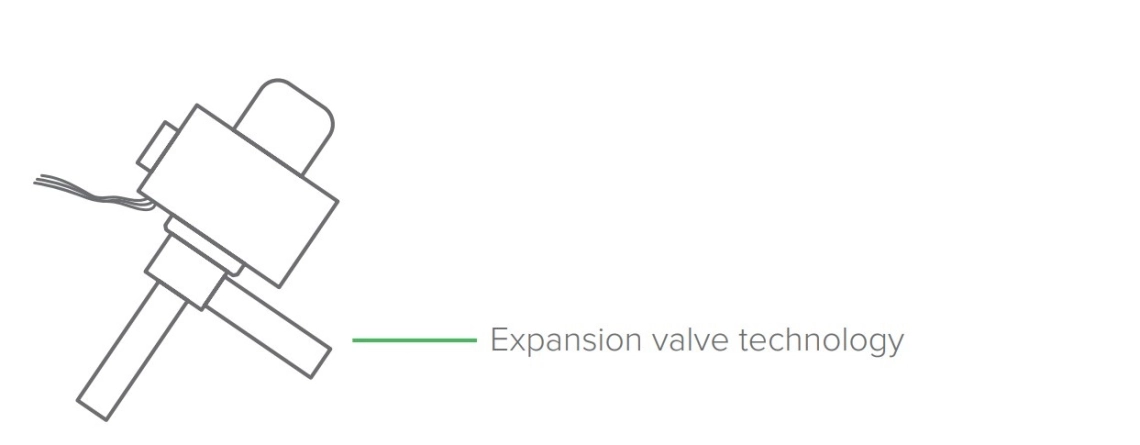

Precise EXV

Η αντλία θερμότητας είναι εξοπλισμένη με EXV 480 βημάτων για ακριβή έλεγχο της ροής του ψυκτικού μέσου. Η πατενταρισμένη τεχνολογία ελέγχου επιτρέπει τη γρήγορη και ακριβή δυναμική προσαρμογή της στάθμης του ψυκτικού μέσου στο σύστημα με βάση τις μεταβολές του φορτίου, βελτιώνοντας έτσι σημαντικά την ενεργειακή απόδοση.

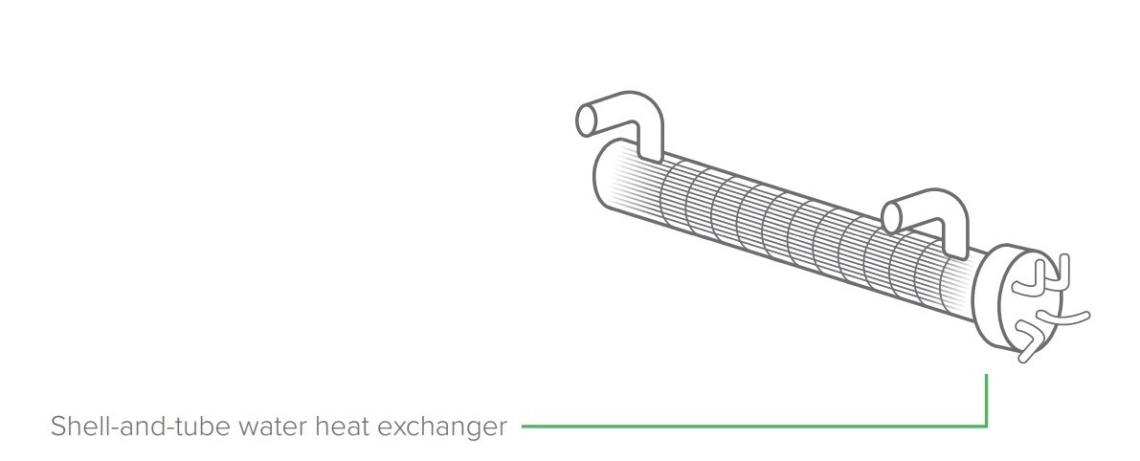

Εναλλάκτης θερμότητας κελύφους και σωλήνων

Η αντλία θερμότητας είναι εξοπλισμένη με έναν υψηλής απόδοσης εναλλάκτη θερμότητας κελύφους και σωλήνων νερού. Η αυλακωτή εσωτερική επιφάνεια μαζί με ένα τμήμα σε σχήμα κοχλία βελτιώνει τη μεταφορά θερμότητας, ενώ τα διευρυμένα κανάλια ρευστού σε σύγκριση με έναν πλακοειδή εναλλάκτη θερμότητας μειώνουν την αντίσταση ροής και αποτρέπουν την απόφραξη των σωλήνων. Ως αποτέλεσμα, ο εναλλάκτης θερμότητας κελύφους και σωλήνων είναι λιγότερο ευαίσθητος στην ποιότητα του νερού και πιο ανθεκτικός στο πάγωμα.

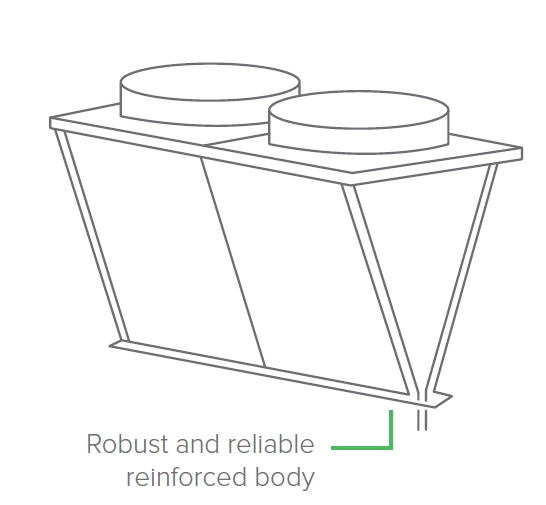

Συμπυκνωτής σχήματος V

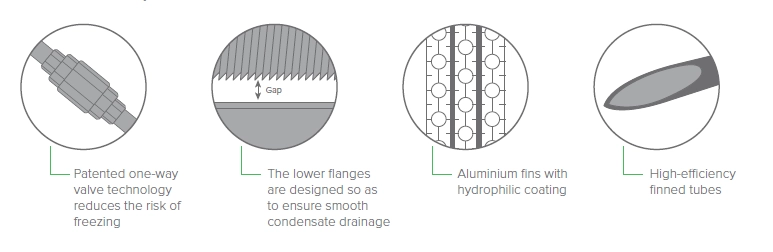

Ο ειδικός σχεδιασμός σχήματος V του εναλλάκτη θερμότητας αέρα παρέχει αυξημένη ροή αέρα, ενώ τα υδρόφιλα πτερύγια αλουμινίου και οι κυματοειδείς εσωτερικοί σωλήνες βελτιώνουν την αποτελεσματικότητα της μεταφοράς θερμότητας. Τα μεταλλικά πτερύγια του ανεμιστήρα και οι πλέγματικές γρίλιες παρέχουν μεγαλύτερη αξιοπιστία και προστασία από εξωτερικά χτυπήματα. Μια βαλβίδα αντεπιστροφής που είναι εγκατεστημένη στο κύκλωμα ψυκτικού μέσου στο κάτω μέρος του εναλλάκτη θερμότητας αποτρέπει την κυκλοφορία ψυκτικού μέσου χαμηλής θερμοκρασίας στη λειτουργία θέρμανσης, ενώ επιτρέπει την κυκλοφορία ψυκτικού μέσου υψηλής θερμοκρασίας στη λειτουργία απόψυξης. Αυτό αποτρέπει το σχηματισμό πάγου, προστατεύοντας τον εναλλάκτη θερμότητας από το πάγωμα.

Η τεχνολογία που χρησιμοποιείται αποτρέπει το σχηματισμό πάγου, προστατεύοντας τον εναλλάκτη θερμότητας από το πάγωμα. Υπάρχει επίσης ένα διάκενο μεταξύ του πυθμένα του εναλλάκτη θερμότητας και του ταψιού, το οποίο εξασφαλίζει την ελεύθερη ροή του νερού απόψυξης, βελτιώνοντας έτσι την αποστράγγιση και αποτρέποντας τη συσσώρευση και το πάγωμα του νερού.

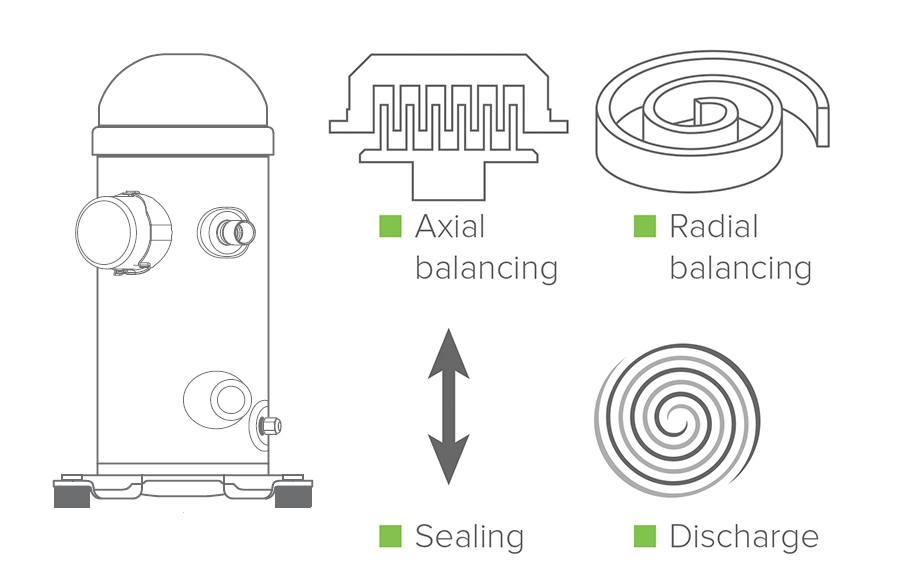

Αποδοτικός συμπιεστής scroll

Η αντλία θερμότητας είναι εξοπλισμένη με αποδοτικούς, ερμητικά σφραγισμένους συμπιεστές σπειροειδούς τύπου από παγκοσμίου φήμης μάρκες. Η αξονική εξισορρόπηση και η στεγανοποίηση χωρίς επαφή των σπειρών εξασφαλίζουν λειτουργία χωρίς τριβές και ελαχιστοποιούν τις διαρροές. Αυτό εξασφαλίζει υψηλότερη απόδοση του συμπιεστή και αξιόπιστη λειτουργία, καθώς και χαμηλά επίπεδα κραδασμών και θορύβου.

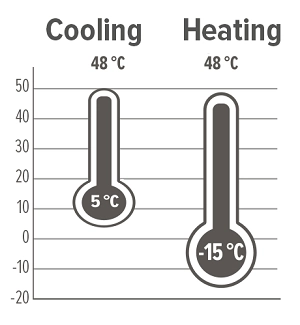

Όρια λειτουργίας

Η αντλία θερμότητας λειτουργεί σε θερμοκρασία έως -15 βαθμούς στη λειτουργία θέρμανσης και έως +48 βαθμούς στη λειτουργία ψύξης.

* Προσωρινά μη διαθέσιμο στην ΕΕ

Σημειώσεις:
1. Η ψυκτική ικανότητα και η κατανάλωση ηλεκτρικής ενέργειας κατά τη λειτουργία ψύξης αναφέρονται στην ονομαστική παροχή νερού, σε θερμοκρασία νερού εξόδου 7 °C και σε θερμοκρασία αέρα περιβάλλοντος 35 °C.
2. Η ισχύς θέρμανσης και η κατανάλωση ηλεκτρικής ενέργειας κατά τη λειτουργία θέρμανσης αναφέρονται στην ονομαστική παροχή νερού, τη θερμοκρασία εξόδου νερού 45 °C και τη θερμοκρασία αέρα περιβάλλοντος 7 °CDB.
