Σειρά αφυγραντήρων αέρα πισίνας MSTR / MSPR

Ο αγωγός αφυγραντήρα διπλής ροής MSPR έχει σχεδιαστεί για την αφύγρανση, τη θέρμανση και την ανανέωση του αέρα μαζί με την ανάκτηση θερμότητας σε σκεπαστές πισίνες και διαβρωτικά περιβάλλοντα. Εκτός από τα πλεονεκτήματα της σειράς MSPR, η έκδοση MSTR είναι εξοπλισμένη με έναν απομακρυσμένο συμπυκνωτή αέρα εκτός από τον εσωτερικό, ο οποίος επιτρέπει την απαγωγή της περίσσειας θερμότητας συμπύκνωσης στο εξωτερικό περιβάλλον
Ικανότητα αφύγρανσης: 100 ... 4650 λίτρα/ημέρα

Θέλετε να αγοράσετε ή έχετε ερωτήσεις
Σειρά αφυγραντήρων αέρα πισίνας MSTR / MSPR

Οι υψηλής απόδοσης αφυγραντήρες αέρα MSTR / MSPR έχουν σχεδιαστεί για τον ολοκληρωμένο έλεγχο της θερμοκρασίας, της υγρασίας, της ανάκτησης θερμότητας και του κλιματισμού περιβάλλοντος σε σκεπαστές πισίνες και διαβρωτικά περιβάλλοντα.


Αφυγραντήρες πισίνας MyCond MSTR / MSPR

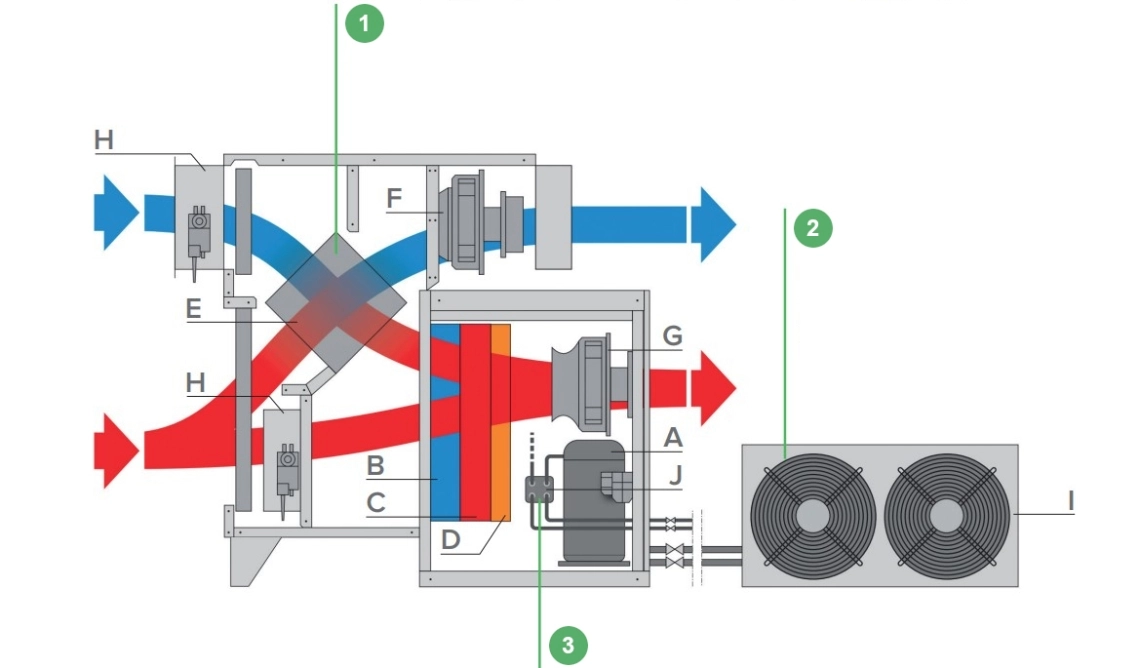

Βασικό σχήμα


MyCond MSTR / MSPR Διάγραμμα λειτουργίας αφυγραντήρα πισίνας

  1. Ο ανακτήτης θερμότητας με πλάκες μικτής ροής επιτρέπει την ανάκτηση θερμότητας από τον αέρα εξαγωγής, η οποία χρησιμοποιείται για τη θέρμανση του αέρα προσαγωγής. Έκδοση για πισίνες (στάνταρ): πτερύγια αλουμινίου με προστατευτική επίστρωση.

  2. Απομακρυσμένος συμπυκνωτής αέρα (για τα μοντέλα MSTR, μέγιστη απόσταση 30 m). Ο συμπυκνωτής διαχέει τη θερμότητα που παράγεται κατά την αφύγρανση στο εξωτερικό περιβάλλον για να αποτρέψει την υπερθέρμανση του περιβάλλοντος. Η μονάδα χρησιμοποιείται ως κλιματιστικό.
  3. Ο αποθερμαντήρας που συνδέεται σε σειρά με τον συμπιεστή επιτρέπει τη μείωση της θερμοκρασίας του αέρα κατά την έξοδο στην πισίνα, ενώ ανακτά την ενέργεια υπερθέρμανσης του ψυκτικού μέσου με τη θέρμανση του νερού. Διατίθεται σε εκδόσεις σχεδιασμένες είτε για επεξεργασμένο είτε για χλωριωμένο νερό (ανοξείδωτος χάλυβας AISI 316L).

Υπόμνημα:

  • A - Συμπιεστής
  • Β - Εξατμιστής
  • Γ - Συμπυκνωτής
  • Δ - Βοηθητικός εναλλάκτης θερμότητας θέρμανσης/ψύξης (κατόπιν αιτήματος)
  • E - Πλακοειδής εναλλάκτης θερμότητας μικτής ροής
  • ΣΤ - Ανεμιστήρας EC εξάτμισης
  • G - Ανεμιστήρας EC προσαγωγής
  • H - Μηχανοκίνητη βαλβίδα
  • I - Απομακρυσμένος συμπυκνωτής (στα μοντέλα MSTR)
  • J - Αποθερμαντήρας (κατόπιν αιτήματος)

MyCond MSTR / MSPR Παιδιά που παίζουν σε πισίνα με φουσκωτό δαχτυλίδι

Οι μονάδες MSPR / MSTR είναι ιδανικές για πισίνες που δεν απαιτούν μόνο αφύγρανση, αλλά πρέπει επίσης να ανανεώνουν τον εσωτερικό αέρα χωρίς να διασπείρουν θερμότητα προς τα έξω. Οι μονάδες της σειράς MSPR / MSTR έχουν σχεδιαστεί για χρήση σε μικρές, μεσαίες και μεγάλες πισίνες, όπου απαιτείται ρύθμιση του επιπέδου υγρασίας ή/και αποτροπή φαινομένων συμπύκνωσης, όπου είναι απαραίτητη η συνεχής ανταλλαγή αέρα, ακόμη και με 24ωρη λειτουργία. Ο αναγεννητής υψηλής απόδοσης εγγυάται αποδόσεις έως και 80% και η δομή του είναι ιδιαίτερα κατάλληλη για περιβάλλοντα όπου υπάρχει παρουσία διαβρωτικών ουσιών, όπως το χλώριο.

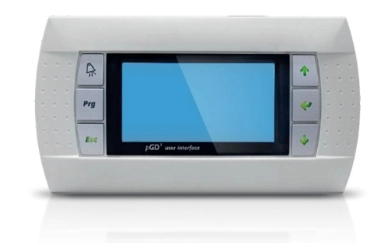

Πίνακας ελέγχου MyCond MSTR / MSPR

Παράμετροι:

  • Ικανότητα αφύγρανσης που κυμαίνεται από 100 l/ημέρα 4650 l/ημέρα
  • Ροή αέρα από 900m3/h έως 35000m3/h
  • Εγκατάσταση στον βοηθητικό χώρο
  • Γαλβανισμένα χαλύβδινα πάνελ, βαμμένα εσωτερικά και εξωτερικά
  • Εναλλάκτες θερμότητας με πτερύγια με προστατευτική επικάλυψη, κατάλληλοι για χρήση σε διαβρωτικό περιβάλλον
  • Ανακυκλοφορητής μικτής ροής με πτερύγια αλουμινίου με προστατευτική επίστρωση
  • Ηλεκτρονικά εξαρτήματα ανθεκτικά στο χλώριο
  • Λεκάνη αποστράγγισης από ανοξείδωτο χάλυβα
  • Ηλεκτρονικός φυγοκεντρικός ανεμιστήρας inverter
  • Αποθερμαντήρας νερού πισίνας (κατόπιν αιτήματος)

Η σειρά MSPR/MSTR χρησιμοποιεί μόνο ακτινικούς ανεμιστήρες EC με ενσωματωμένους αντιστροφείς με υψηλή ενεργειακή απόδοση. Η Mycond έχει αναπτύξει εξελιγμένο λογισμικό ρύθμισης για τη ρύθμιση, τη μέτρηση και τον έλεγχο της παροχής αέρα των αφυγραντήρων MSPR/MSTR, εξαλείφοντας τυχόν προβλήματα που προκύπτουν από εσφαλμένο υπολογισμό της πτώσης πίεσης στους αγωγούς, καθιστώντας έτσι την εγκατάσταση του αφυγραντήρα και τη θέση σε λειτουργία του συστήματος εξαιρετικά απλή και γρήγορη, μειώνοντας το χρόνο και το κόστος εγκατάστασης. Οι μονάδες αυτές έχουν σχεδιαστεί για να συνδέονται σε άκαμπτους αγωγούς. Η σειρά αποτελείται από 20 μοντέλα, που κυμαίνονται από 100 L/ημέρα και 900m3/h έως 4.600 L/ημέρα και 35.000m3/h.

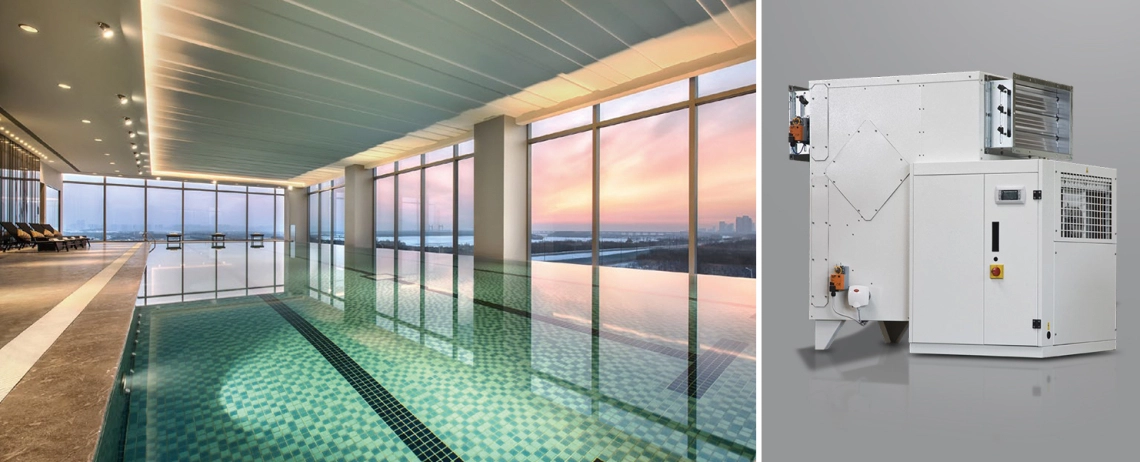

Οικογένεια MyCond MSTR / MSPR στην πισίνα

Επιλογές

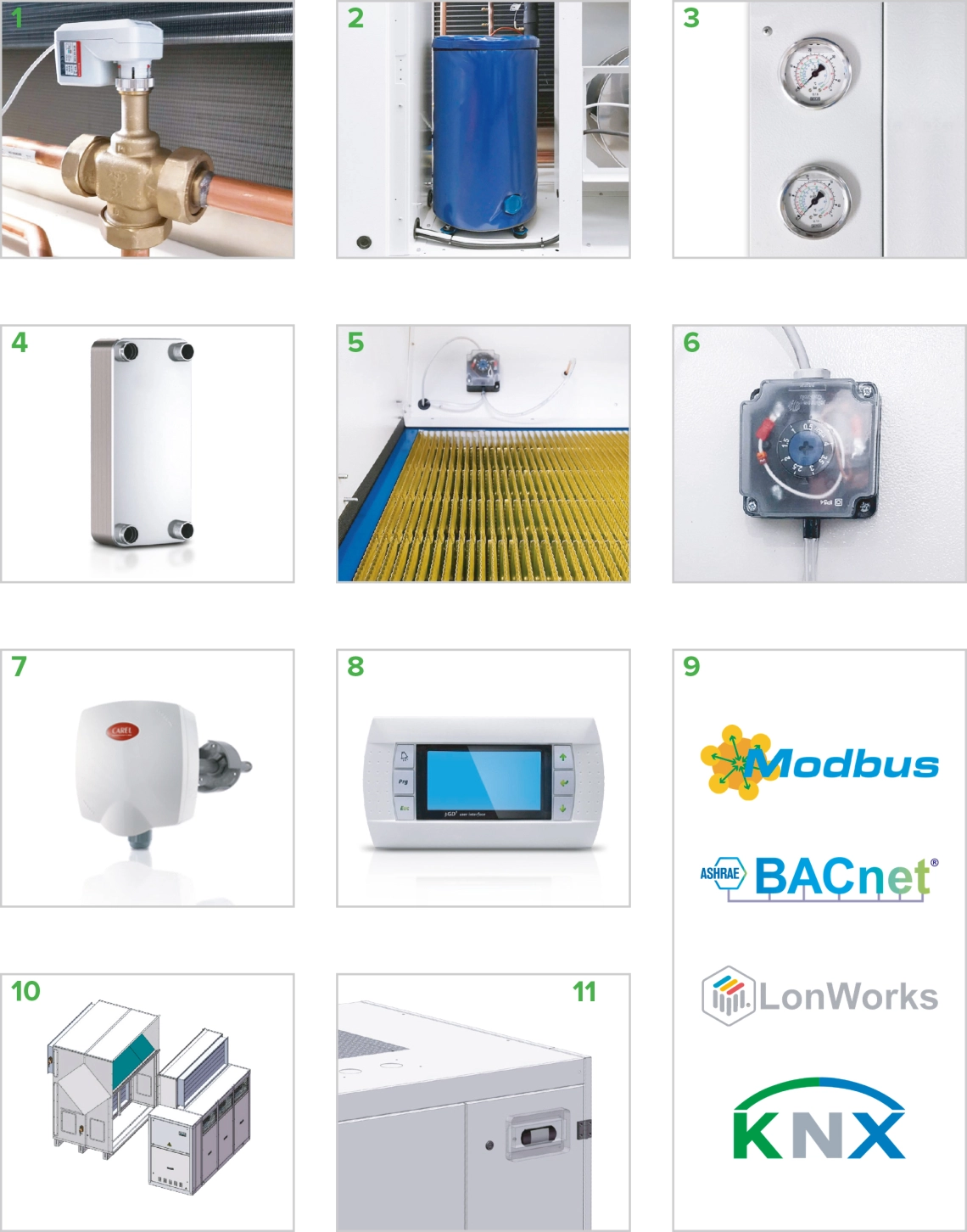

Εξαρτήματα αφυγραντήρα πισίνας MyCond MSTR / MSPR

  • Φίλτρα G4 ή F7
  • Σπείρα νερού με ρυθμιζόμενη τρίοδη βαλβίδα * (1)
  1. Μόνο θέρμανση
  2. Μόνο θέρμανση, υπερμεγέθης
  3. Ψύξη/Θέρμανση
  4. Ψύξη/θέρμανση, υπερμεγέθης

*3, 4 Συμπεριλαμβανομένου του δίσκου συμπυκνωμάτων και της μόνωσης.

* Είναι δυνατόν να εγκατασταθεί μόνο ένα πηνίο νερού- για μέγεθος έως 0300, τρίοδη βαλβίδα on/off.

  • Κιτ ελεύθερης ψύξης: επιτρέπει την ψύξη με τη χρήση εξωτερικού αέρα όταν η θερμοκρασία του είναι χαμηλότερη από τον εσωτερικό αέρα
  • Αθόρυβη έκδοση (2)
  • Απαλή εκκίνηση
  • Μανόμετρα (3)
  • Απόψυξη με θερμό αέριο (υποχρεωτική σε περίπτωση θερμοκρασίας αέρα κάτω των 8°C)
  • Αποθερμαντήρας για τεχνικό νερό ή νερό πισίνας (4)
  • ACF: Αυτόματος έλεγχος ροής- επιτρέπει την επιλογή της ροής αέρα απευθείας στην οθόνη και τη διατήρησή της και σε περίπτωση μεταβλητής πτώσης πίεσης λόγω των φίλτρων. (5)
  • Αισθητήρας βρώμικων φίλτρων (6)
  • Αισθητήρας θερμοκρασίας και υγρασίας για την εγκατάσταση αγωγών (7)
  • Απομακρυσμένο τερματικό χρήστη, συμπεριλαμβανομένου καλωδίου 20 μέτρων (8)
  • Πρόσθετη θερμική μόνωση, πάχους 20 mm ή 40 mm
  • Σειριακή πλακέτα για BMS (9)
  1. Modbus
  2. LonWorks
  3. BACnet
  4. KNX
  • Κάρτα διασύνδεσης Ethernet™, διαθέσιμα πρωτόκολλα: BACnet / IP, BACnet Ethernet και Modbus TCP / IP
  • Έκδοση σε δύο τεμάχια (10)
  • Έκδοση για εξωτερική εγκατάσταση (11)
  • Επαφή για έλεγχο υγραντήρα 0-10 V (ο υγραντήρας δεν παρέχεται από την MYCOND)

Επιλογές για ειδικές εφαρμογές

  • Ειδικά πηνία για επιθετικό περιβάλλον
  • Πάνελ από ανοξείδωτο χάλυβα AISI 316L
  • Τροφοδοσία ρεύματος 60 Hz
  • Τεχνικός συμπυκνωτής νερού
  • Ηλεκτρικοί θερμαντήρες
  • Συμπυκνωτής νερού πισίνας

Εποχιακή λειτουργία

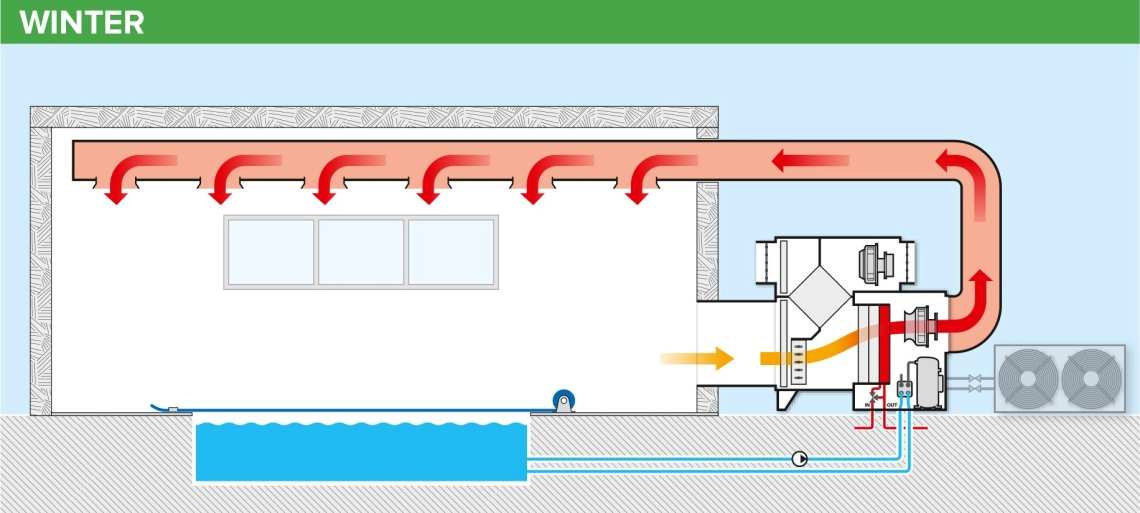

MyCond MSTR / MSPR Διάγραμμα λειτουργίας αφυγραντήρα πισίνας το χειμώνα - 1

ΧΕΙΜΩΝΑΣ: έναρξη λειτουργίας, χωρίς ενοίκους, καλυμμένη πισίνα, θέρμανση με θερμοπομπή ζεστού νερού.
Συμπιεστής: Απενεργοποίηση
Σπείρα ζεστού νερού: (προαιρετικά)
Αποθερμαντήρας: OFF (προαιρετικά)
Απομακρυσμένος συμπυκνωτής: OFF (μοντέλα MSPR)
Εξωτερικός αέρας: OFF

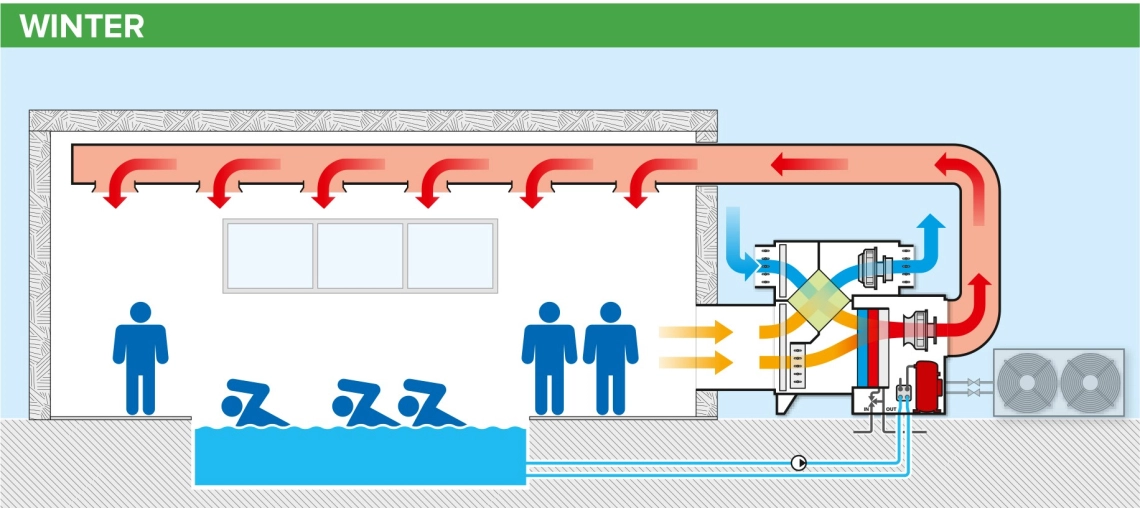

MyCond MSTR / MSPR Διάγραμμα λειτουργίας αφυγραντήρα πισίνας το χειμώνα - 2

ΧΕΙΜΩΝΑΣ: κανονική λειτουργία, πισίνα ανοικτή, αφύγρανση.
Συμπιεστής: ON
Θερμοσίφωνας ζεστού νερού: OFF (προαιρετικά)
Αποθερμαντήρας: OFF (προαιρετικά)
Απομακρυσμένος συμπυκνωτής: OFF (μοντέλα MSPR)
Εξωτερικός αέρας: ON

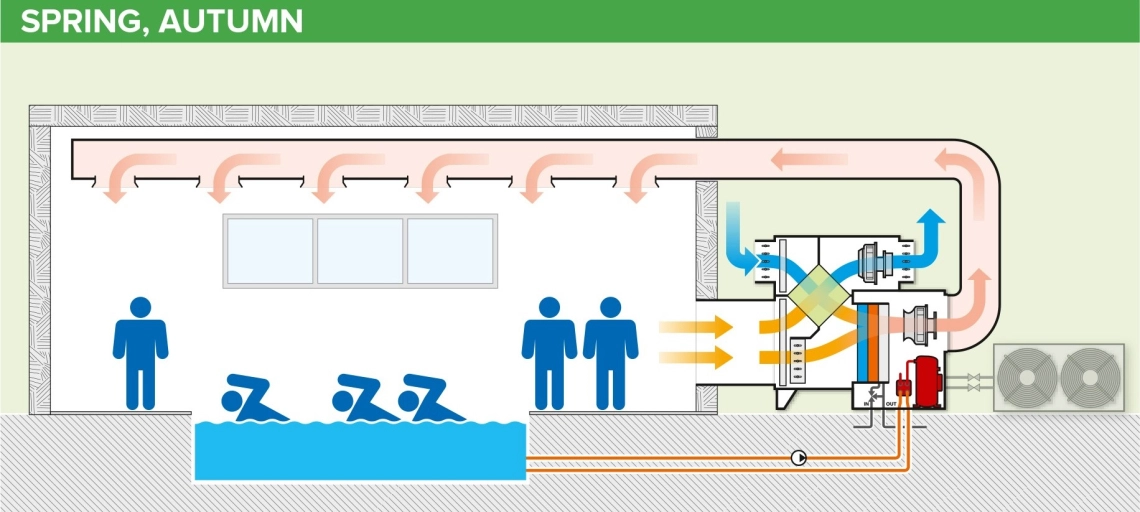

MyCond MSTR / MSPR Διάγραμμα λειτουργίας του αφυγραντήρα πισίνας την άνοιξη, το φθινόπωρο

ΑΝΟΙΞΗ, ΦΘΙΝΟΠΩΡΟ: κανονική λειτουργία, πισίνα ανοικτή, αφύγρανση με ανάκτηση θερμότητας (desuperheater)
Διαθέσιμος τρόπος λειτουργίας ελεύθερης ψύξης (προαιρετικά).
Συμπιεστής: ON
Θερμοσίφωνας ζεστού νερού: OFF (προαιρετικά)
Αποθερμαντήρας: ON (προαιρετικά)
Απομακρυσμένος συμπυκνωτής: OFF (μοντέλα MSPR)
Εξωτερικός αέρας: ON

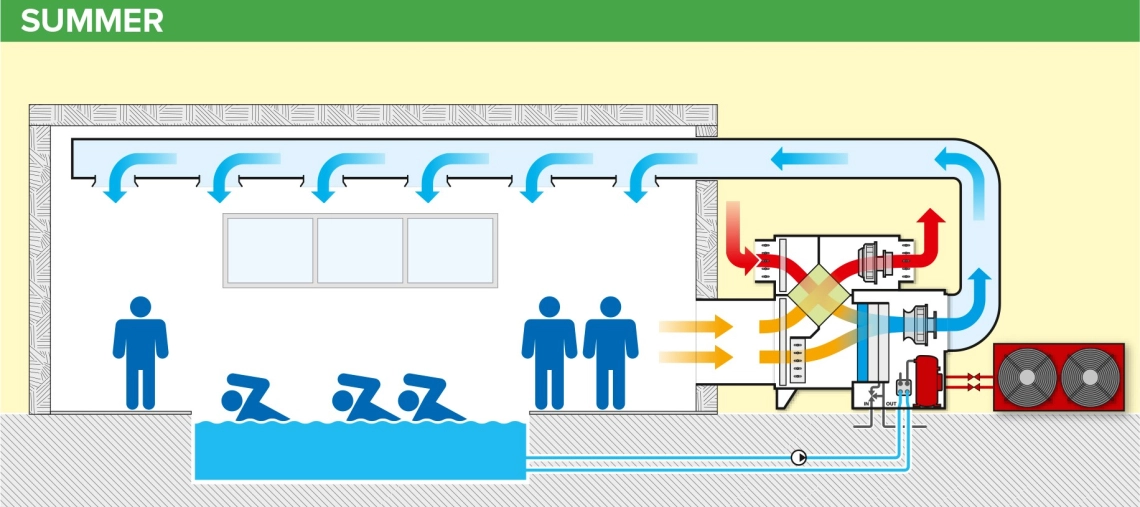

MyCond MSTR / MSPR Διάγραμμα λειτουργίας αφυγραντήρα πισίνας το καλοκαίρι

ΚΑΛΟΚΑΙΡΙ: κανονική λειτουργία, ανοιχτή πισίνα, αφύγρανση και ψύξη (απομακρυσμένος συμπυκνωτής)
Συμπιεστής: ΟΝ
Σπείρα ζεστού νερού: OFF (προαιρετικά)
Αποθερμαντήρας: OFF (προαιρετικά)
Απομακρυσμένος συμπυκνωτής: ON (μοντέλα MSPR)
Εξωτερικός αέρας: ON

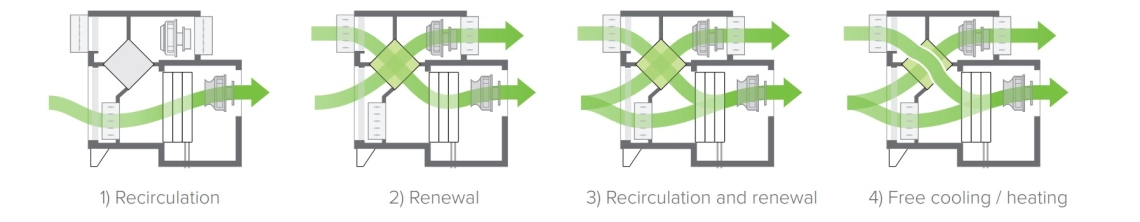

Ροές αέρα: Εξωτερικός αέρας:


MyCond MSTR / MSPR Λειτουργίες εξαερισμού αφυγραντήρα MyCond MSTR / MSPR

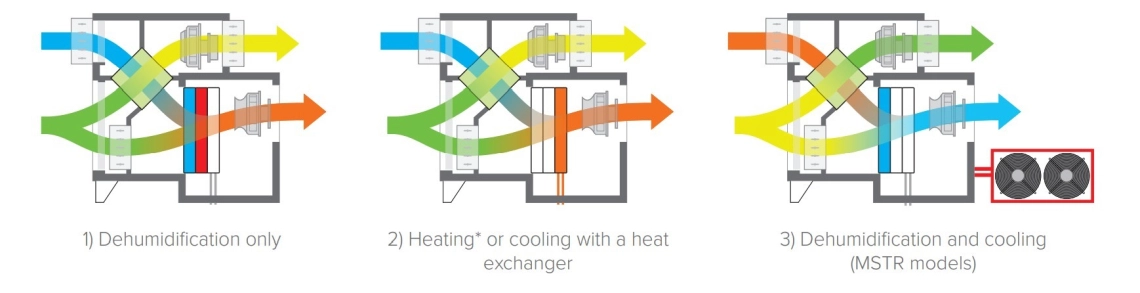

Τρόπος λειτουργίας:

Λειτουργικές λειτουργίες του αφυγραντήρα MyCond MSTR / MSPR


* Για προαιρετικό ηλεκτρικό θερμαντήρα, επικοινωνήστε με το γραφείο πωλήσεων του κατασκευαστή.

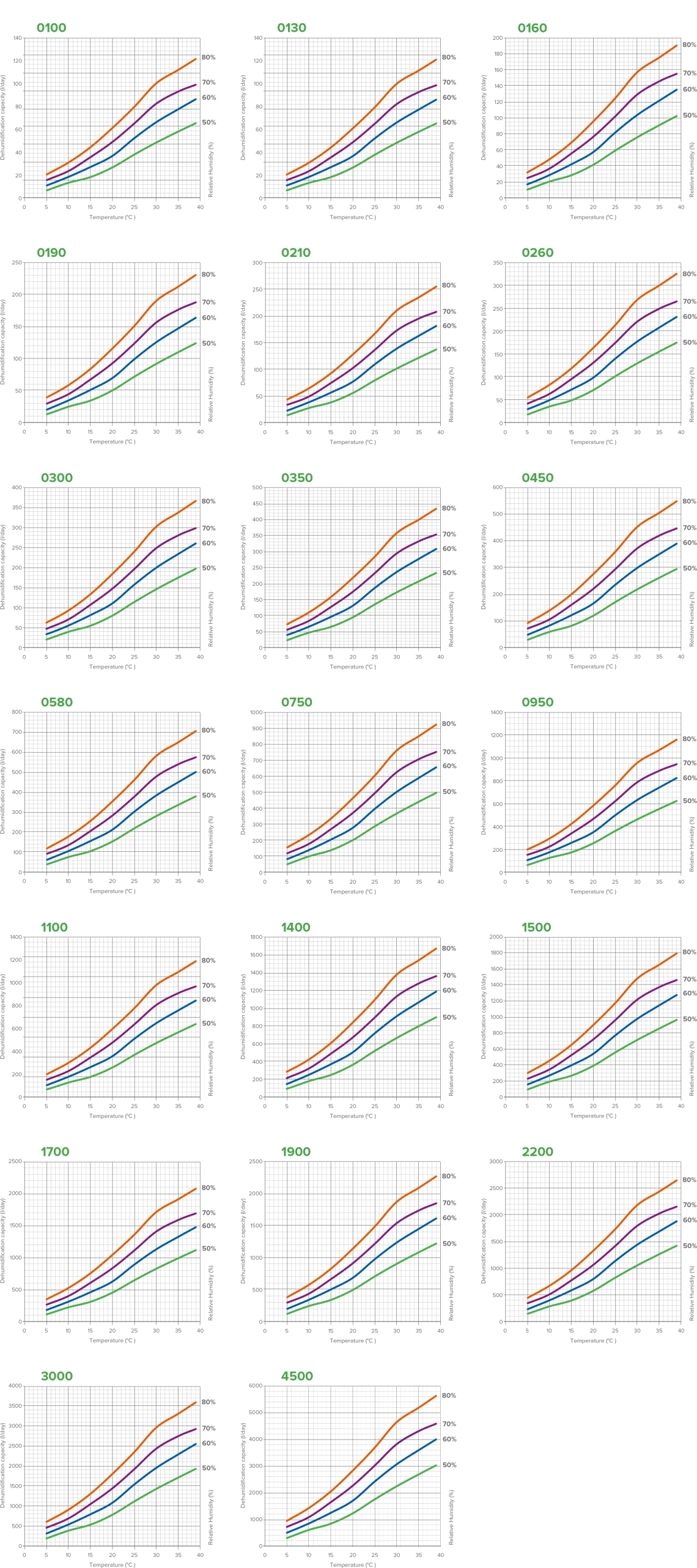

Διάγραμμα επιδόσεων


Γραφήματα επιδόσεων αφυγραντήρων MyCond MSTR / MSPR

Προδιαγραφές Μονάδες MSTR/MSPR
0100 0130 0160 0190 0210 0260 0300 0350 0450 0580
Ικανότητα αφύγρανσης1 L/ημέρα 100 128 157 190 210 268 302 358 452 581
Ροή αέρα ανακύκλωσης m3/h 900 1200 1600 1600 2000 2800 2800 3800 4000 4800
Ροή αέρα ανανέωσης m3/h 0 - 900 0 - 1200 0 - 1200 0 - 1200 0 - 2000 0 - 2000 0 - 2000 0 - 2000 0 - 2000 0 - 2000
Χωρητικότητα σερπαντίνας ζεστού νερού1 kW 5,5 9,8 9,8 9,8 16,5 17 17 26,5 26,5 27
Απόδοση συστήματος ανάκτησης θερμότητας2 % 70 70 70 70 70 70 70 70 70 70
Παροχή ηλεκτρικής ενέργειας V/ph/Hz 230 / 1+N / 50 400 / 3+N /50
Διαστάσεις, L x P x H mm 550 x 1452 x 1320 850 x 1452 x 1320 850 x 1682 x 1769
Βάρος kg 155 155 160 165 200 210 220 250 270 300
Προδιαγραφές Μονάδες MSTR/MSPR
0750 0950 1100 1400 1500 1700 1900 2200 3000 4500
Ικανότητα αφύγρανσης1 L/ημέρα 760 955 1120 1380 1480 1710 1870 2180 2960 4650
Ροή αέρα ανακυκλοφορίας m3/h 7000 8200 11000 12500 13000 15000 15000 17000 20000 35000
Ροή αέρα ανανέωσης m3/h 0 - 6000 0 - 6000 0 - 11000 0 - 12500 0 - 13000 0 - 13000 0 - 13000 0 - 13000 0 - 20000 0 - 28000
Χωρητικότητα σερπαντίνας ζεστού νερού1 kW 48 55 76 83 98 107 107 118 168 235
Απόδοση συστήματος ανάκτησης θερμότητας2 % 70 70 70 70 70 70 70 70 70 235
Παροχή ηλεκτρικής ενέργειας V/ph/Hz 400 / 3+N / 50
Διαστάσεις, L x P x H mm 1400 x 2331x 1950 2700 x 1950x 2340 2500 x 2505 x 2380 2500 x 3390
x 2380
2500 x 4430
x 2380
Βάρος kg 710 730 870 1060 1280 1280 1290 1290 1680 2100

1. Αέρας εισόδου: νερό εισόδου/εξόδου: 80/70°C: 100% ανακυκλοφορία.
2. Εσωτερικός αέρας: 26°C - 60% RH- εξωτερικός αέρας: -5°C - 80% RH.

Σημείωση:
MSTR - τυποποιημένη (βιομηχανική) έκδοση
MSPR - έκδοση για νερό πισίνας
