Σειρά αφυγραντήρων αέρα MID / MSP

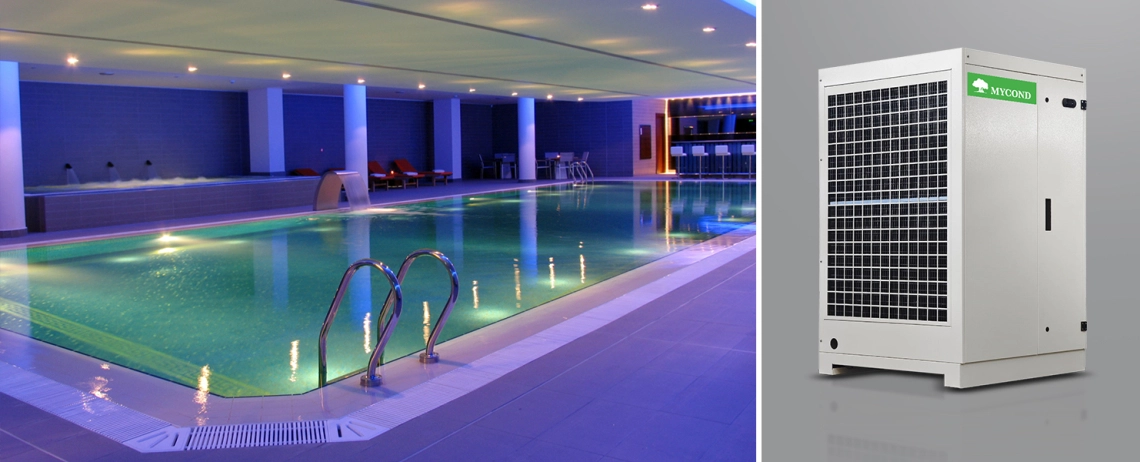

Αγωγικός αφυγραντήρας μονής ροής MSP, σχεδιασμένος για αφύγρανση και θέρμανση εσωτερικών πισινών και επιθετικών περιβαλλόντων.

• Εγκατάσταση στον χώρο όπου απαιτείται αφύγρανση (σταθερός ή κινητός με περιστρεφόμενους τροχούς, προαιρετικά) ή σε τεχνικό χώρο
• Πάνελ από γαλβανισμένο χάλυβα, εσωτερικά και εξωτερικά βαμμένα
• Προεπικαλυμμένες πτερυγιοφόρες σπείρες κατάλληλες για επιθετικό περιβάλλον
• Ηλεκτρονικά εξαρτήματα προστατευμένα από το χλώριο
• Δίσκος συμπυκνωμάτων από ανοξείδωτο χάλυβα
• Φυγοκεντρικός ανεμιστήρας διπλής εισόδου (ακτινωτός ανεμιστήρας EC, προαιρετικά) άνωθεν ή εν σειρά παροχής
• Αποθερμαντήρας για χλωριωμένο νερό

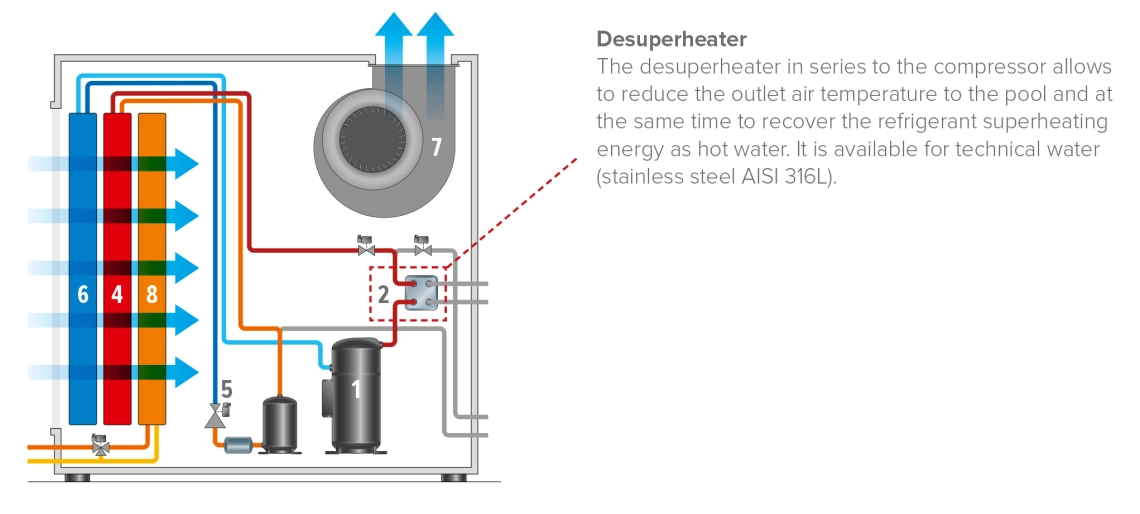

Σχέδιο αρχής

1. Συμπιεστής, ψυκτικό αέριο R410A
2. Αποθερμαντήρας (προαιρετικά)
3. Συμπυκνωτής
4. Θερμοστατική βαλβίδα διαστολής
5. Εξατμιστής
6. Ανεμιστήρας: απευθείας κίνηση για μεγέθη έως 0950, μετάδοση με ιμάντα για μεγέθη από 1100- προαιρετικός ακτινικός ανεμιστήρας EC
7. Σπείρα νερού μετά τη θέρμανση ή την ψύξη με βαλβίδα 3 διαδρομών

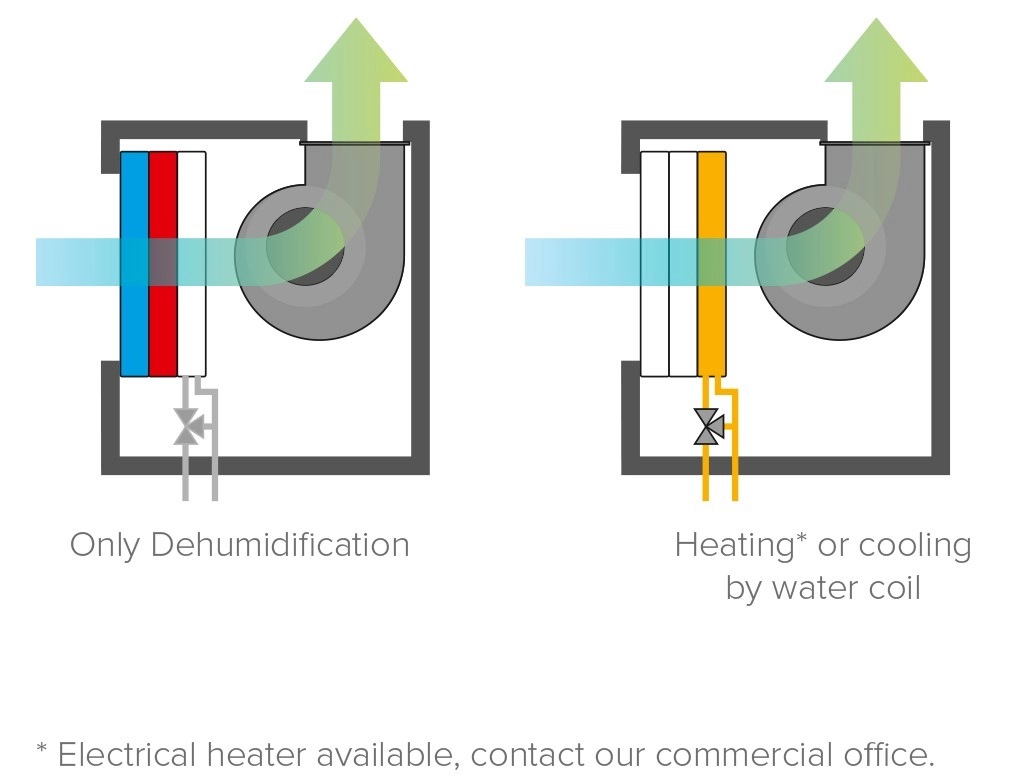

Τρόπος λειτουργίας

Μόνιμες επιλογές:

• Μηχανικός υγραντήρας
• Πλαίσιο στήριξης φίλτρου για τον αγωγό αέρα εισαγωγής
• Ηλεκτρονικός χρονο-υγραντήρας
• Σπείρα ζεστού/ψυχρού νερού με βαλβίδα 3 κατευθύνσεων
• Αθόρυβη έκδοση -2 dB(A)
• Μαλακή εκκίνηση
• Μανόμετρα
• Απόψυξη θερμού αερίου
• Αποθερμαντήρας νερού πισίνας
• Φυγοκεντρικός ανεμιστήρας με υψηλή στατική πίεση

Προηγμένος έλεγχος:

• Ανεμιστήρες EC
• ακροδέκτης ελέγχου 0-10 V
• AAC: αυτόματος έλεγχος ροής αέρα
• Κάρτα ρολογιού για χρονοπρογραμματισμό
• Αισθητήρας απόφραξης φίλτρου

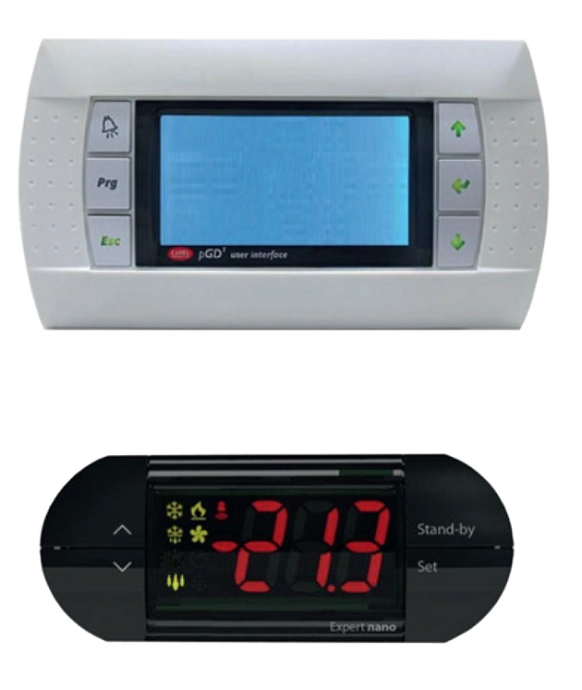

• Απομακρυσμένο τερματικό χρήστη
• Ανιχνευτής TH για την εγκατάσταση αγωγών
• Σειριακή κάρτα για Modbus, Lonworks, Bacnet, KNX,

ethernet TM συνδεσιμότητα

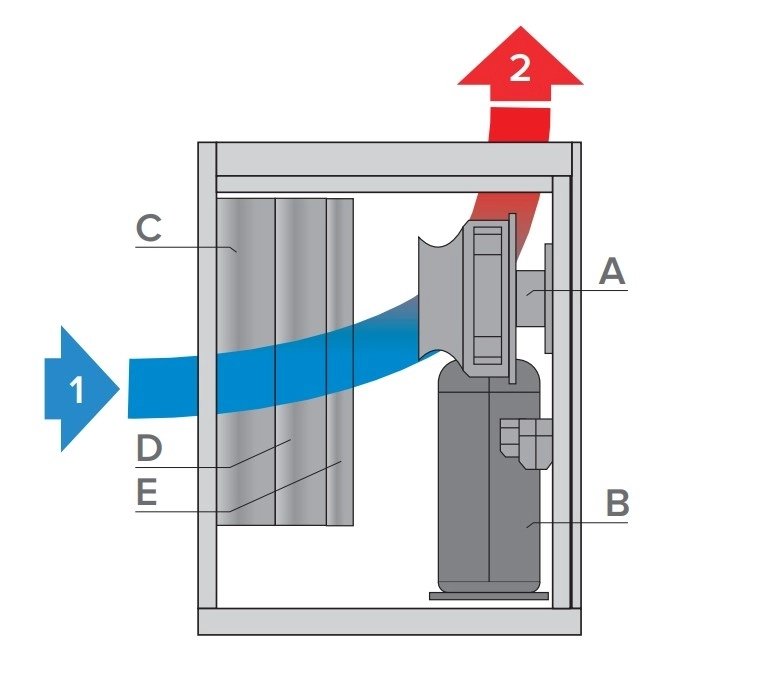

Υπόμνημα:

• Α - Ανεμιστήρας
• Β - Συμπιεστής
• Γ - Εξατμιστής
• Δ - Συμπυκνωτής
• E - Εναλλάκτης θερμότητας ζεστού νερού ή ηλεκτρικός θερμαντήρας (επιλογή)

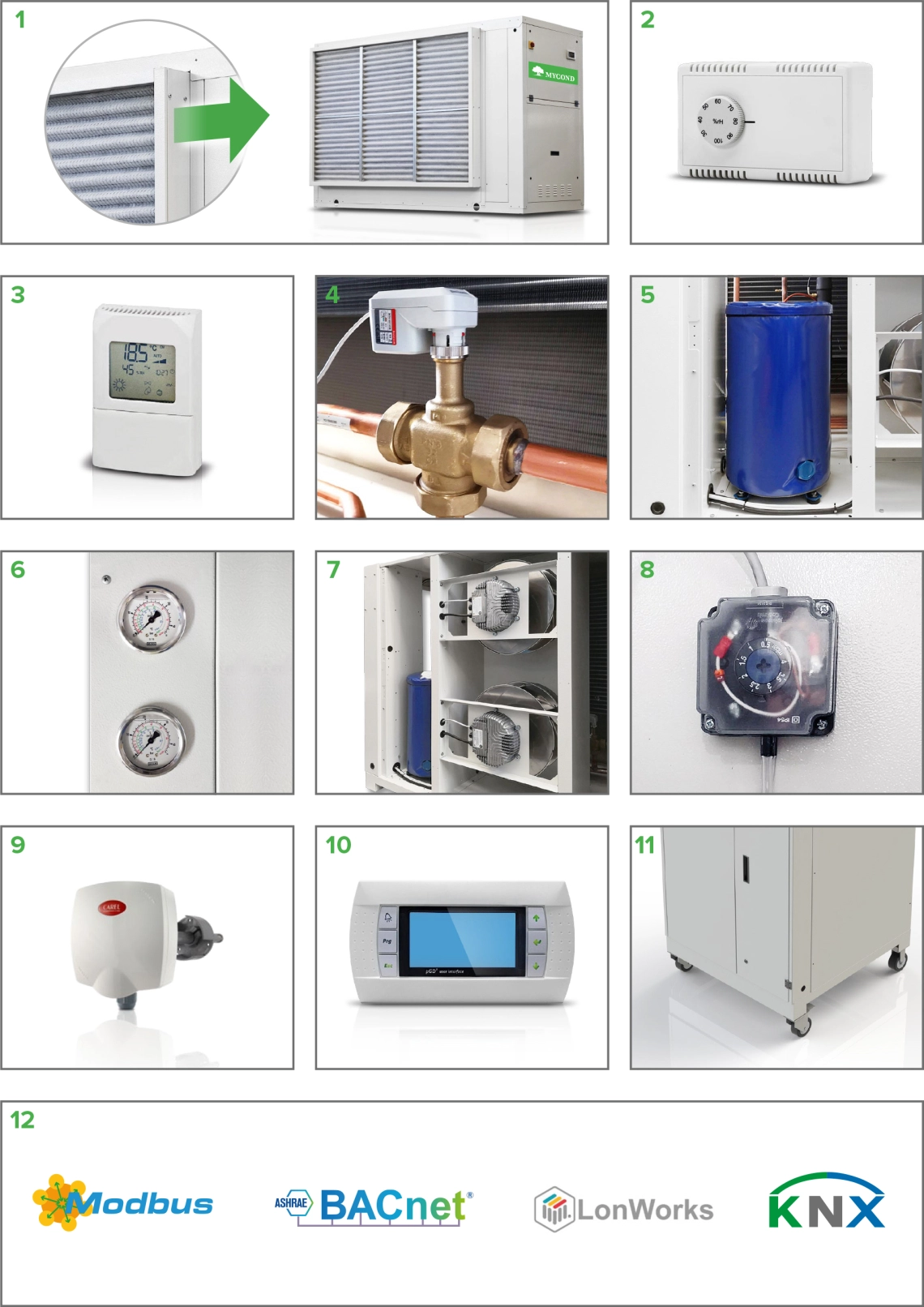

Επιλογές:

• Φίλτρο για αγωγούς αναρρόφησης με φίλτρα G2 ή G4 (1)
• Μηχανικός υγροστάτης για επίτοιχη εγκατάσταση (2)
• Ηλεκτρονικός χρονο - υγροστάτης (3)
• Σπείρα νερού με ρυθμιζόμενη τρίοδη βαλβίδα (4)

1. Μόνο θέρμανση
2. Μόνο θέρμανση, υπερμεγέθης
3. Ψύξη/Θέρμανση
4. Ψύξη/θέρμανση, υπερμεγέθης

*3, 4 Συμπεριλαμβανομένου του δίσκου συμπυκνωμάτων και της μόνωσης

• Αθόρυβη έκδοση (5)
• Απαλή εκκίνηση
• Μανόμετρα (6)
• Απόψυξη με θερμό αέριο (υποχρεωτική σε περίπτωση θερμοκρασίας αέρα κάτω των 8°C)
• Αποθερμαντήρας για τεχνικό νερό ή νερό πισίνας (4)
• Φυγοκεντρικός ανεμιστήρας υψηλής στατικής πίεσης
• Ακτινικός ανεμιστήρας EC (7)
• ACF: Αυτόματος έλεγχος ροής- επιτρέπει την επιλογή της ροής αέρα απευθείας στην οθόνη και τη διατήρησή της και σε περίπτωση μεταβλητής πτώσης πίεσης λόγω των φίλτρων.
• Προηγμένος έλεγχος
• Κάρτα ρολογιού με χρονοπρογραμματισμό: 2 τρόποι λειτουργίας (καθημερινή ή αργία), 6 χρονοθυρίδες ανά τρόπο λειτουργίας. Ρυθμιζόμενες παράμετροι: ενεργοποίηση/απενεργοποίηση, εσωτερική θερμοκρασία, εσωτερική σχετική υγρασία.
• Αισθητήρας βρώμικων φίλτρων (8)
• Αισθητήρας θερμοκρασίας και υγρασίας για την εγκατάσταση αγωγών (9)
• Απομακρυσμένο τερματικό χρήστη με καλώδιο 20 μέτρων (10)
• Πρόσθετη θερμική μόνωση, πάχους 20 mm ή 40 mm
• Περιστρεφόμενοι τροχοί (11)
• Σειριακή πλακέτα για BMS (12)

1. Modbus
2. LonWorks
3. BACnet
4. KNX

• Κάρτα διασύνδεσης Ethernet™, διαθέσιμα πρωτόκολλα: BACnet / IP, BACnet Ethernet και Modbus TCP / IP
• Επαφή για έλεγχο υγραντήρα 0-10 V
• Έκδοση για εξωτερική εγκατάσταση



Επιλογές για ειδικές εφαρμογές

• Ειδικά πηνία για επιθετικό περιβάλλον
• Πίνακες από ανοξείδωτο χάλυβα AISI 316L
• Τεχνικός συμπυκνωτής νερού
• Ηλεκτρικοί θερμαντήρες
• Συμπυκνωτής νερού πισίνας

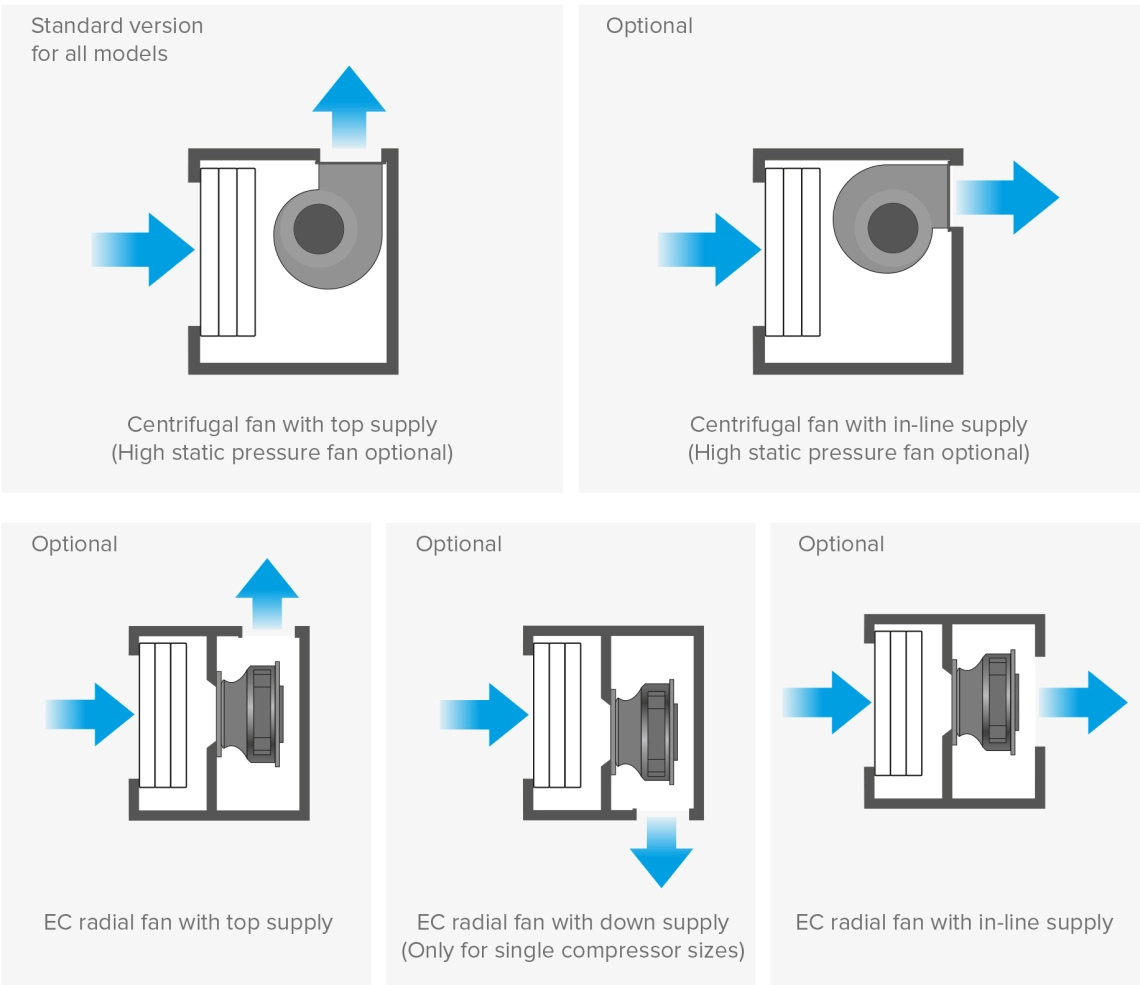

Τύπος ανεμιστήρων

Εποχιακή λειτουργία

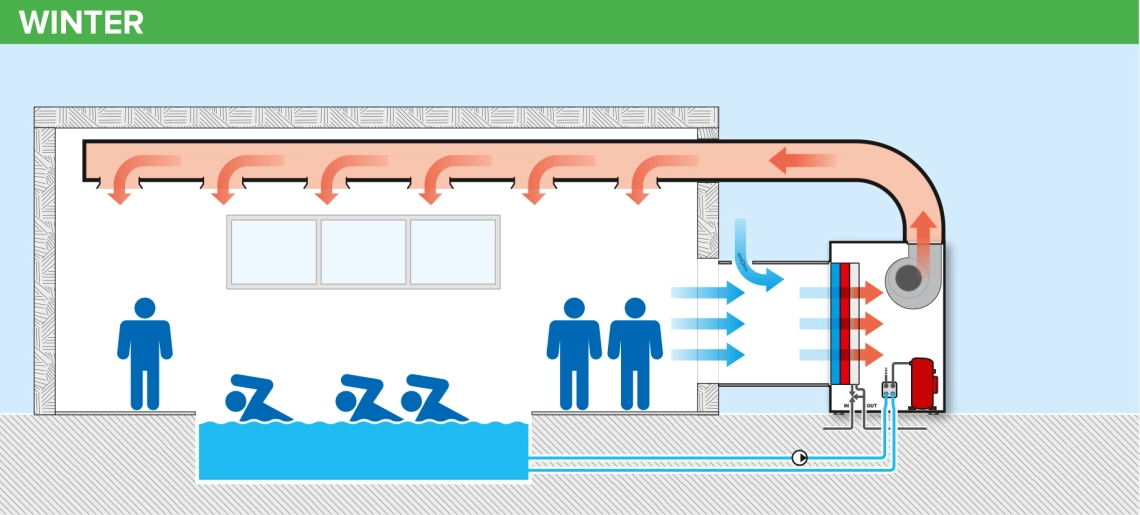

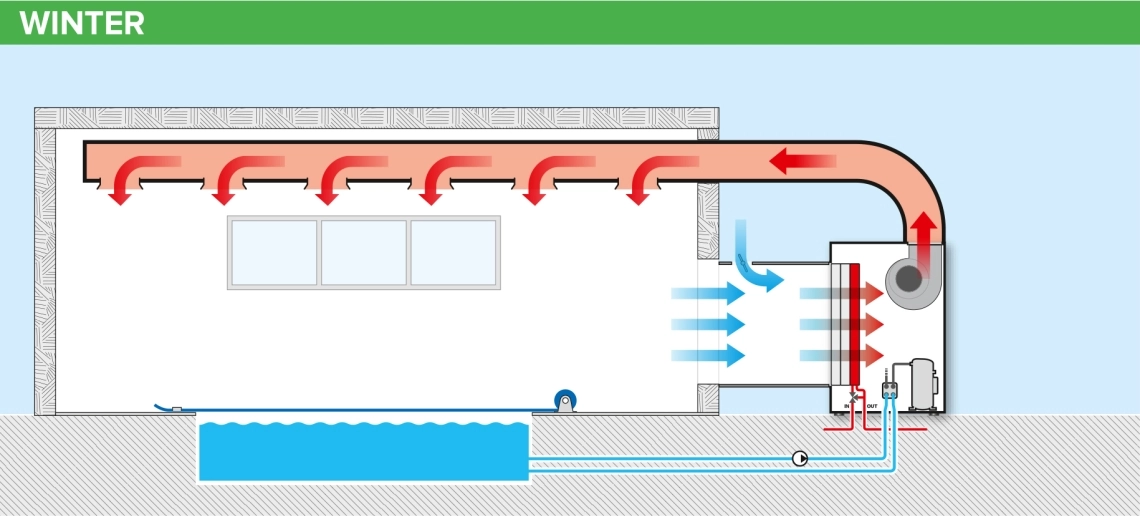

ΧΕΙΜΩΝΑΣ: έναρξη λειτουργίας, χωρίς ενοίκους, καλυμμένη πισίνα, θέρμανση με θερμοπομπή ζεστού νερού.
Συμπιεστής: OFF
Θερμοπομπή ζεστού νερού: ON (προαιρετικά)
Αποθερμαντήρας: OFF (προαιρετικά)

ΧΕΙΜΩΝΑΣ: κανονική λειτουργία, ανοιχτή πισίνα, αφύγρανση.
Συμπιεστής: ON
Θερμοσίφωνας: OFF (προαιρετικά)
Αποθερμαντήρας: OFF (προαιρετικά)

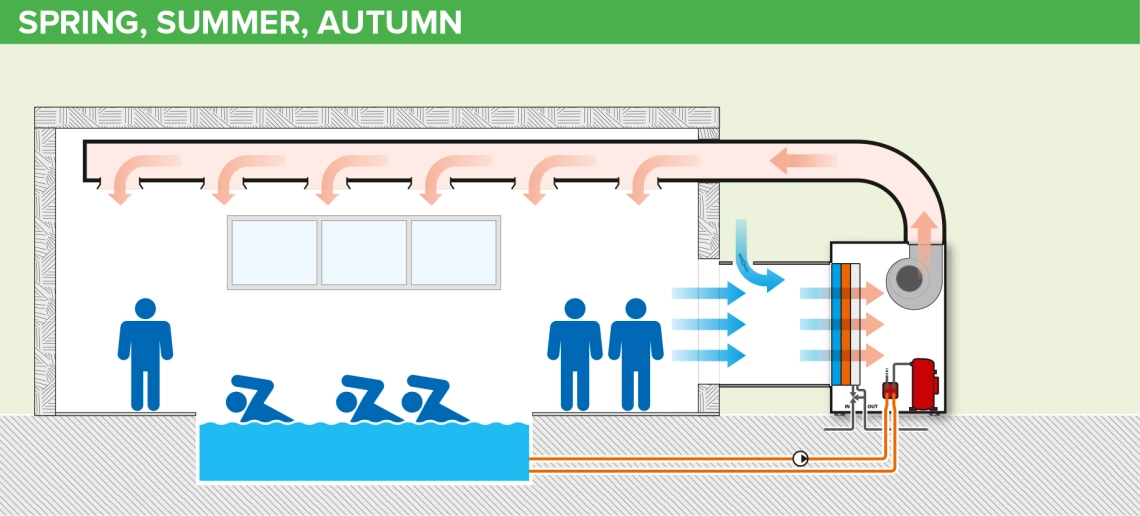

ΑΝΟΙΞΗ, ΚΑΛΟΚΑΙΡΙ, ΦΘΙΝΟΠΩΡΟ: κανονική λειτουργία, πισίνα ανοικτή, αφύγρανση με ανάκτηση θερμότητας (desuperheater)
Συμπιεστής: ON
Σπείρα ζεστού νερού: OFF (προαιρετικά)
Desuperheater: ON (προαιρετικά)

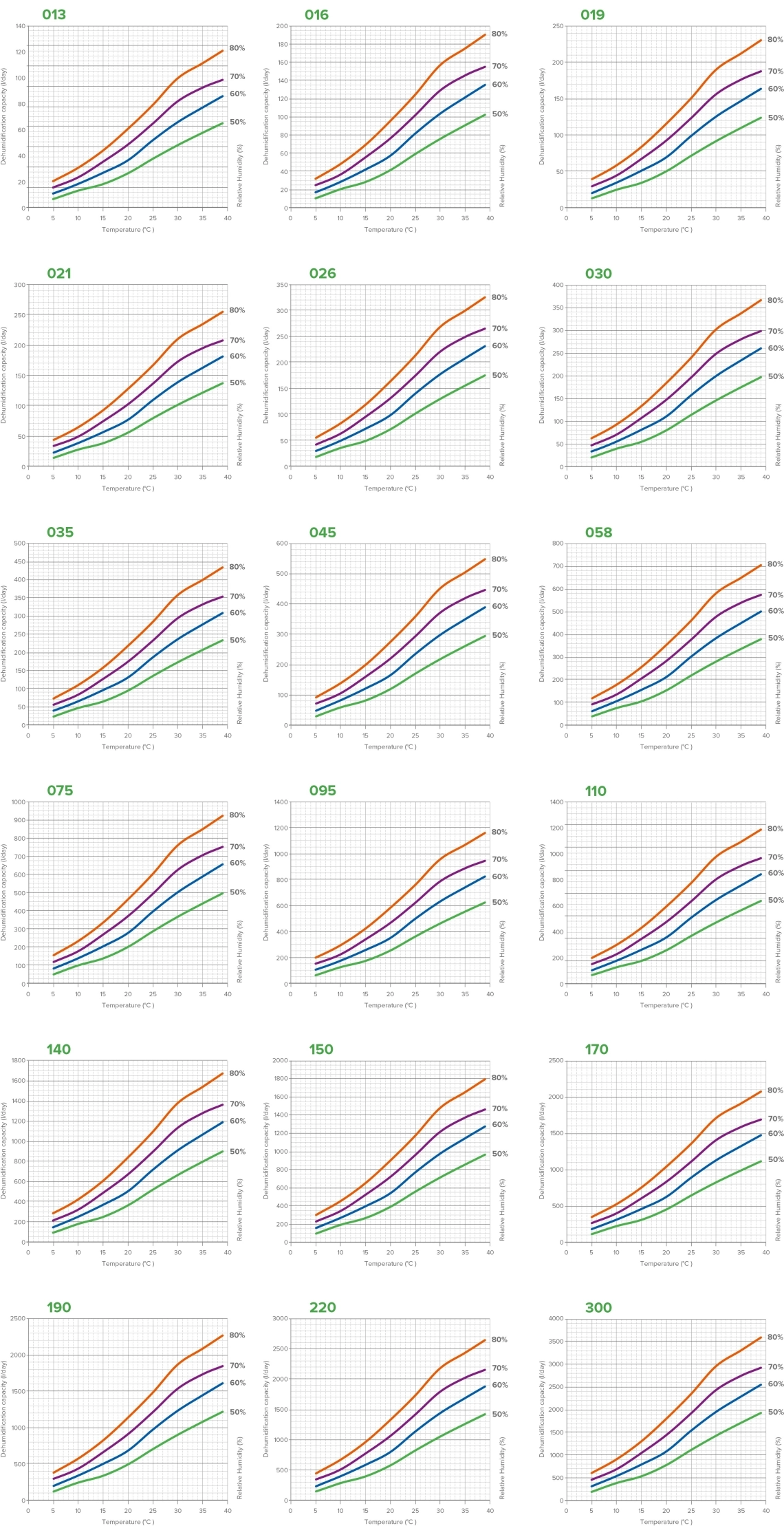

Διάγραμμα επιδόσεων

Διαστάσεις

Όλα τα δεδομένα αναφέρονται σε: θερμοκρασία αέρα 30 °C, σχετική υγρασία 80%, θερμοκρασία νερού 80/70 °C

Σημείωση:
MID - τυποποιημένη (βιομηχανική) έκδοση
MSP - έκδοση για νερό πισίνας
