Ψύκτης νερού σειράς MWU

Έκδοση Mycond των αντλιών θερμότητας MWU με υδρόψυκτο συμπυκνωτή και συμπιεστές scroll. Διατίθεται μόνο σε εκδόσεις ψύξης και αντλίας θερμότητας. Οι αντλίες θερμότητας είναι εξαιρετικά αποδοτικές και είναι ιδανικές για έργα με μικρή επιφάνεια εγκατάστασης και για έργα όπου η εξωτερική μονάδα πρέπει να εγκατασταθεί απομακρυσμένα

Ικανότητα ψύξης: 74,4 -149,2 kW

Ικανότητα θέρμανσης: 81,2 - 154,2 kW

Οι φιλικοί προς το περιβάλλον υδρόψυκτοι ψύκτες της σειράς MWU που προσφέρει η Mycond είναι κατάλληλοι για εγκαταστάσεις όπου η επιφάνεια εγκατάστασης είναι μικρή ή η εξωτερική μονάδα πρέπει να εγκατασταθεί σε μεγάλη απόσταση.

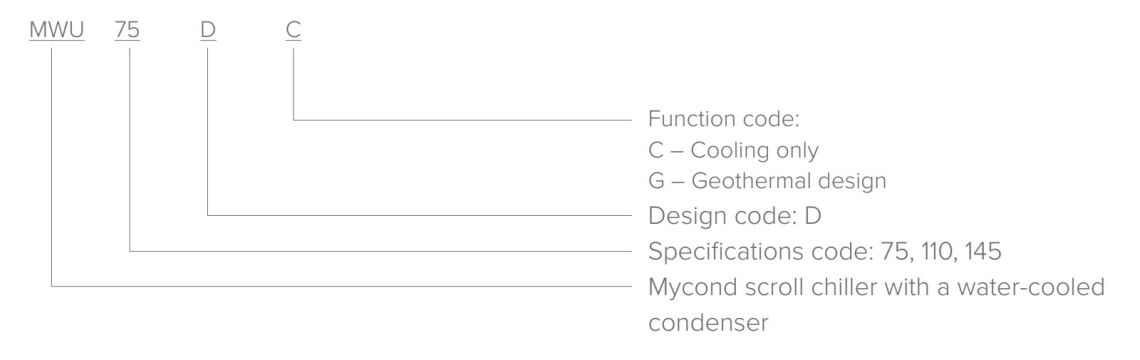

Ονομασία

Designation MWU series

Συμπιεστής

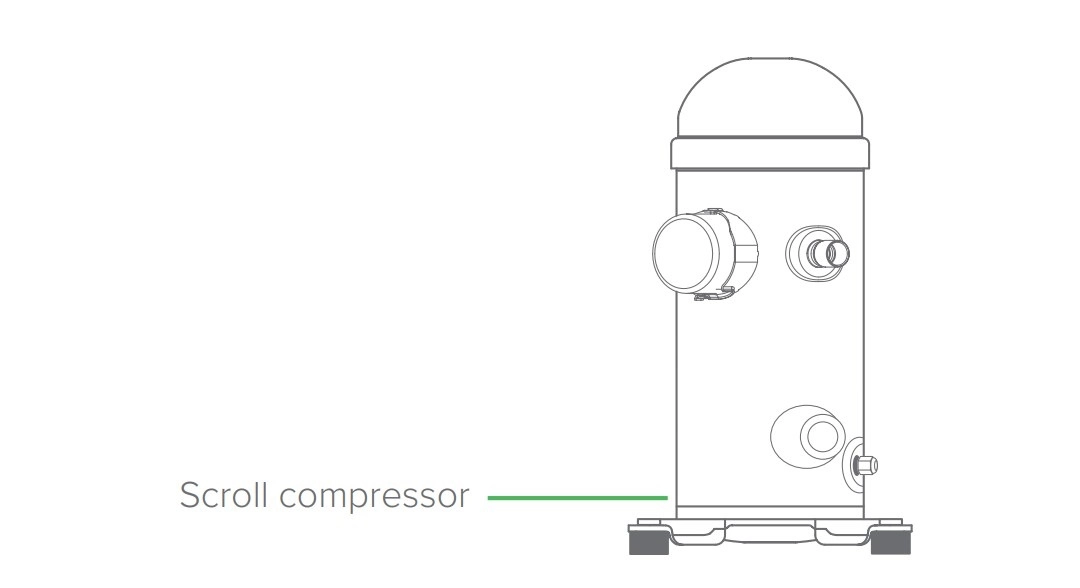

Στη μονάδα αυτή χρησιμοποιούνται συμπιεστές σπειροειδούς μορφής υψηλής απόδοσης. Αυτός ο τύπος συμπιεστή έχει εντυπωσιακή χωρητικότητα, χαμηλές απώλειες τριβής και υψηλή απόδοση λειτουργίας. Κάθε αρθρωτή μονάδα είναι εξοπλισμένη με δύο συμπιεστές scroll. Συνδυάζοντας πολλές μονάδες σε ένα ενιαίο σύστημα, μπορείτε να ελέγχετε τη δυναμικότητα σε διάφορα στάδια, τα οποία θα είναι πιο αποδοτικά σε μερικό φορτίο.

Compressor MWU

Condenser and evaporator MWU

Συμπυκνωτής και εξατμιστής

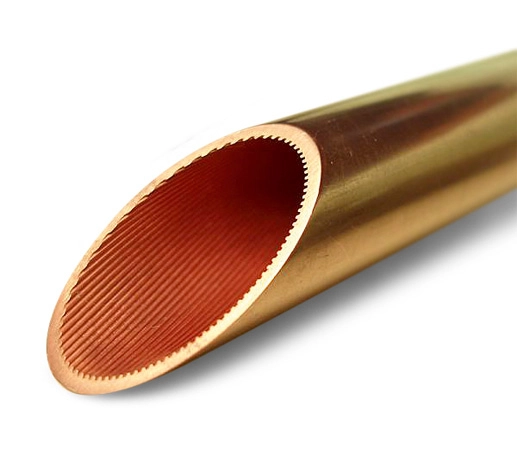

Η μονάδα χρησιμοποιεί υψηλής απόδοσης εναλλάκτες θερμότητας κελύφους και σωλήνων από χάλκινους σωλήνες με αυλακωτή εσωτερική επιφάνεια, γεγονός που σημαίνει αποτελεσματικότερη μεταφορά θερμότητας χάρη στην πιο τυρβώδη ροή του ψυκτικού μέσου. Η αυξημένη επιφάνεια μειώνει την πτώση θερμοκρασίας κατά την ανταλλαγή θερμότητας, ενώ παράλληλα βελτιώνει τον EER. Ο συμπυκνωτής διαθέτει υποψύκτη στο κάτω μέρος για καλύτερη υποψύξη του υγρού ψυκτικού μέσου. Οι εναλλάκτες θερμότητας υποβάλλονται σε αυστηρούς ελέγχους για ελαττώματα, καθώς και σε δοκιμές πίεσης για διαρροές, ώστε να διασφαλίζεται η ασφάλεια και η αξιοπιστία.

Αξεσουάρ ψύξης

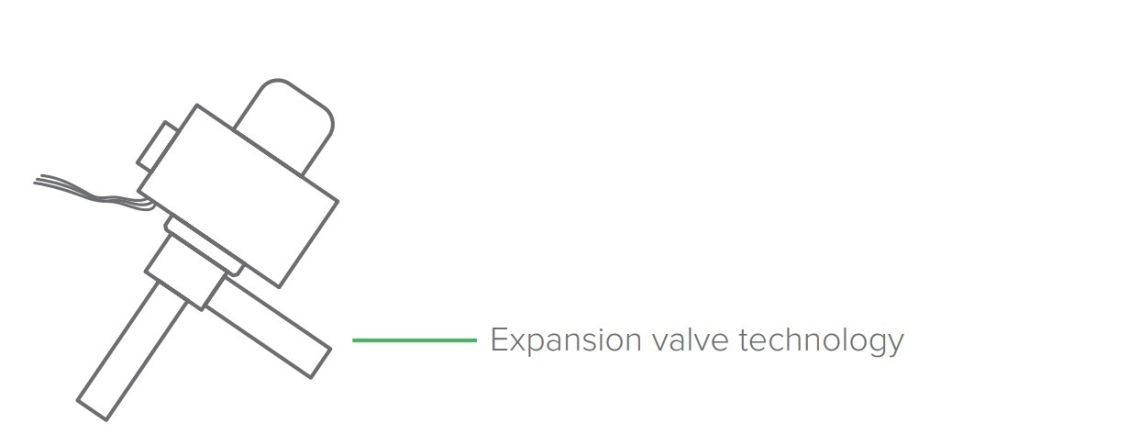

Η ηλεκτρονική βαλβίδα διαστολής και όλα τα προστατευτικά χειριστήρια που χρησιμοποιούνται στις μονάδες παρέχονται από παγκοσμίου φήμης κατασκευαστές, πράγμα που σημαίνει αποδεδειγμένη ποιότητα και μακροχρόνια σταθερή λειτουργία.

Cooling accessories MWU

Intelligent control MWU

Ευφυής έλεγχος

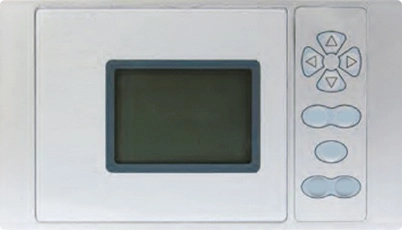

Η μονάδα διαθέτει φιλικό προς το χρήστη περιβάλλον εργασίας για διάφορες ανάγκες λειτουργίας. Με παρακολούθηση μέσω μικροϋπολογιστή, η μονάδα υλοποιεί διάφορες λειτουργίες, όπως έλεγχο θερμοκρασίας, ρύθμιση χρόνου, καταγραφή δεδομένων, εμφάνιση κατάστασης, έξοδο συναγερμού, ρύθμιση θερμοκρασίας και έλεγχο ομάδων.

Αρθρωτή σχεδίαση για βελτιωμένη ενεργειακή απόδοση

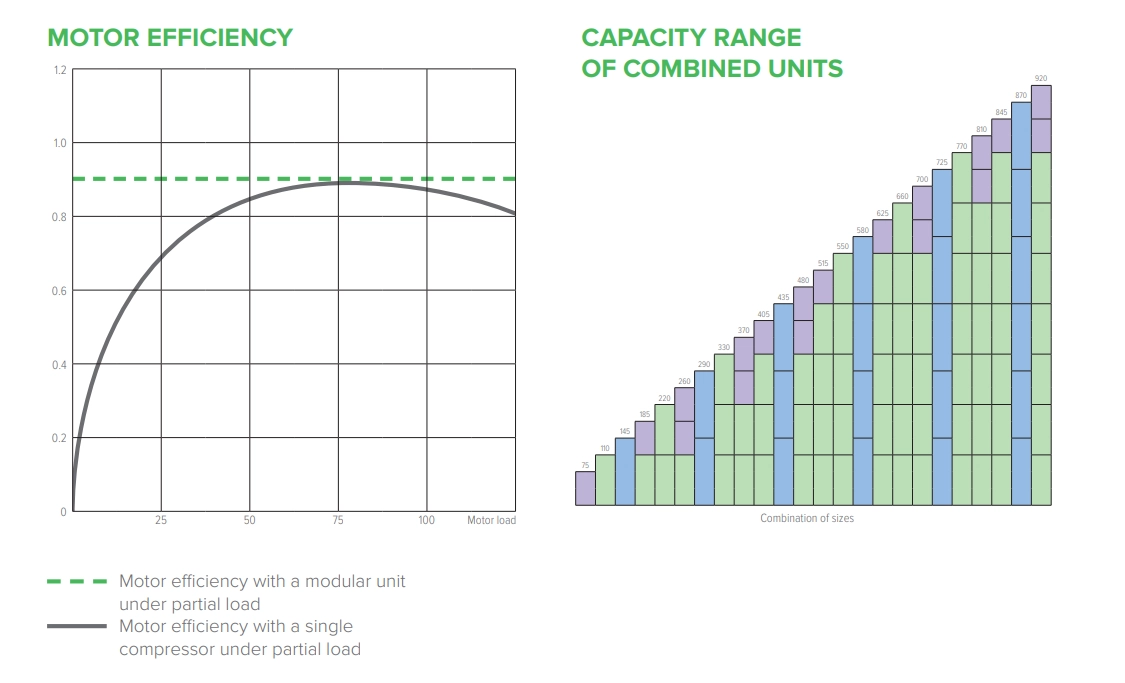

Κάθε μεμονωμένη μονάδα προσφέρει έλεγχο χωρητικότητας 2 βημάτων. Ο συνδυασμός μονάδων παρέχει μεγαλύτερη ευελιξία στον έλεγχο της χωρητικότητας. Η έξυπνη εξισορρόπηση του συμπιεστή βελτιώνει την απόδοση του συστήματος σε μικρά φορτία και εξοικονομεί ενέργεια για συνεχή λειτουργία. Η βλάβη μιας μονάδας δεν επηρεάζει τις άλλες μονάδες. Οι μονάδες μπορούν να συνδυαστούν με διαφορετικούς τρόπους και να ελεγχθούν ανεξάρτητα.

Modular design for improved energy efficiency MWU

Πολυάριθμα χαρακτηριστικά προστασίας

Η σταθερή λειτουργία ενός κλιματιστικού είναι κρίσιμη για τους βιομηχανικούς και εμπορικούς χρήστες. Ο φιλικός προς το περιβάλλον υδρόψυκτος ψύκτης σπειροειδούς ψύξης (αντλία θερμότητας) της Mycond έχει περάσει δοκιμές μακράς διάρκειας σε ακόμη πιο αυστηρές συνθήκες από αυτές που απαιτούνται από το εθνικό πρότυπο. Τα αποτελέσματα των δοκιμών υπερβαίνουν το εθνικό πρότυπο. Η μονάδα είναι εξοπλισμένη με πολυάριθμες προστασίες που εξασφαλίζουν την κανονική λειτουργία, τη μεγάλη διάρκεια ζωής και την ασφάλεια.

Numerous protection features MWU

Προστασία ακολουθίας φάσεων
Προστασία διακοπής-εκκίνησης του συμπιεστή
Προστασία υπερφόρτωσης συμπιεστή
Προστασία θερμοκρασίας εκροής
Προστασία υψηλής και χαμηλής πίεσης
Προστασία απώλειας φάσης
Αυτόματη προστασία από το πάγωμα
Αυτόματος συναγερμός και επαναφορά για ορισμένες βλάβες
Αυτόματη φόρτωση και εκφόρτωση
Ισχυρή εξωτερική ασφάλιση

προδιαγραφές μιας μονάδας μόνο ψύξης

Προδιαγραφές	μονάδες	mWU 075 DC	mWU 110 DC	mWU 145 DC
Χωρητικότητα ψύξης	kW	74,4	112,2	146,3
Ισχύς εισόδου EER	kW w/W	14,9 5	22,4 5	29,2 5
Αριθµός συµπιεστών		2	2	2
Βήματα δυναμικότητας	%	0/50/100	0/50/100	0/50/100
Διάμετρος του σωλήνα νερού στον εξατμιστή κελύφους και σωλήνων		DN 50	DN 50	DN 65
Ρυθμός ροής νερού στον εξατμιστή με κέλυφος και σωλήνα	^m3/h	12,8	19,3	25,2
Πτώση πίεσης νερού στον εξατμιστή με κέλυφος και σωλήνα	kPa	39	47	60
Μέθοδος σύνδεσης στον εξατμιστή με κέλυφος και σωλήνα		Εύκαμπτος σφιγκτήρας	Εύκαμπτος σφιγκτήρας	Εύκαμπτος σφιγκτήρας
Διάμετρος σωλήνα νερού στον συμπυκνωτή με κέλυφος και σωλήνα		DN 65	DN 65	DN 80
Ρυθμός ροής νερού στον συμπυκνωτή με κέλυφος και σωλήνα	^m3/h	16,0	24,1	31,5
Πτώση πίεσης νερού στο συμπυκνωτή κελύφους και σωλήνων	kPa	24	48	82
Μέθοδος σύνδεσης στο συμπυκνωτή κελύφους και σωλήνων		Εύκαμπτος σφιγκτήρας	Εύκαμπτος σφιγκτήρας	Εύκαμπτος σφιγκτήρας
Τύπος συμπιεστή		Ερμητικός συμπιεστής σπειροειδούς κύλισης	Ερμητικός συμπιεστής κύλισης	Ερμητικός συμπιεστής κύλισης
Μέθοδος εκκίνησης		Άμεση εκκίνηση	Άμεση εκκίνηση	Άμεση εκκίνηση
Μέγιστο ρεύμα λειτουργίας, Α		48	71,9	95,8
Διαστάσεις, L x W x H	mm	1880×660×1380	1880×660×1490	1880×740×1590
Τύπος ψυκτικού		R410A	R410A	R410A
Αριθµός κυκλωµάτων		2	2	2
Μέθοδος ελέγχου		Ηλεκτρονική βαλβίδα διαστολής (EXV)	Ηλεκτρονική βαλβίδα διαστολής (EXV)	Ηλεκτρονική βαλβίδα διαστολής (EXV)
Φορτίο ψυκτικού	kg	12	14,5	18
Λιπαντικό		POE	POE	POE
Συσκευασμένο βάρος	kg	470	520	630
Βάρος λειτουργίας	kg	500	555	670

Σημειώσεις:
1. Τα ανωτέρω δεδομένα έχουν ληφθεί στις ονομαστικές συνθήκες λειτουργίας: θερμοκρασία ψυχρού νερού εισόδου/εξόδου 12/7 °C- θερμοκρασία νερού ψύξης εισόδου/εξόδου 30/35 °C.
2. Τροφοδοσία ρεύματος: 380 V, 3 + N, 50 Hz- ανοχή τάσης: ±10%.
3. Για άλλες σχετικές παραμέτρους της μονάδας, επικοινωνήστε με τον προμηθευτή.
4. Οι προδιαγραφές της μονάδας μπορούν να τροποποιηθούν χωρίς προηγούμενη ειδοποίηση για λόγους βελτίωσης.

Προδιαγραφές	Μονάδες	MWU 075 DG	MWU 110 DG	MWU 145 DG
Ικανότητα ψύξης	kW	75,6	113,4	149,2
Ισχύς θέρμανσης	kW	81,2	121,2	154,2
Ισχύς εισόδου στη λειτουργία ψύξης EER	kW W/W	13,7 5,52	20,5 5,53	27,1 5,5
Ισχύς εισόδου στη λειτουργία θέρμανσης COP	kW W/W	18,3 4,44	28,1 4,3	36 4,3
Αριθμός συμπιεστών		2	2	2
Βήματα δυναμικότητας	%	0/50/100	0/50/100	0/50/100
Διάμετροι σωλήνων νερού στην πλευρά του κρύου και του ζεστού νερού		DN 50	DN 50	DN 65
Παροχή νερού στην πλευρά του κρύου και του ζεστού νερού	^m3/h	13	19,5	25,7
Πτώση πίεσης νερού στην πλευρά του κρύου και του ζεστού νερού	kPa	40	48	63
Μέθοδος σύνδεσης στην πλευρά κρύου και ζεστού νερού		Εύκαμπτος σφιγκτήρας	Εύκαμπτος σφιγκτήρας	Εύκαμπτος σφιγκτήρας
Διάμετροι σωλήνων νερού στην πλευρά του κυκλώματος υπόγειου νερού		DN 65	DN 65	DN 80
Ρυθμός ροής νερού στην πλευρά του κυκλώματος υπόγειου νερού	^m3/h	16,3	24,4	32,1
Πτώση πίεσης νερού στην πλευρά του κυκλώματος υπόγειου νερού	kPa	25	50	87
Μέθοδος σύνδεσης στην πλευρά του κυκλώματος υπόγειου νερού		Εύκαμπτος σφιγκτήρας	Εύκαμπτος σφιγκτήρας	Εύκαμπτος σφιγκτήρας
Τύπος συμπιεστή		Ερμητικός συμπιεστής σπειροειδούς κύλισης	Ερμητικός συμπιεστής κύλισης	Ερμητικός συμπιεστής κύλισης
Μέθοδος εκκίνησης		Άμεση εκκίνηση	Άμεση εκκίνηση	Άμεση εκκίνηση
Μέγιστο ρεύμα λειτουργίας, Α		48	71,9	95,8
Διαστάσεις, L x W x H	mm	1880×660×1380	1880×660×1490	1880×740×1590
Τύπος ψυκτικού		R410A	R410A	R410A
Αριθµός κυκλωµάτων		2	2	2
Μέθοδος ελέγχου		Ηλεκτρονική βαλβίδα διαστολής (EXV)	Ηλεκτρονική βαλβίδα διαστολής (EXV)	Ηλεκτρονική βαλβίδα διαστολής (EXV)
Φορτίο ψυκτικού	kg	12	14,5	18
Λιπαντικό		POE	POE	POE
Συσκευασμένο βάρος	kg	470	520	630
Βάρος λειτουργίας	kg	500	555	670

Συνιστώμενη συγκέντρωση διαλύματος γλυκόλης:

Θερμοκρασία νερού εξόδου, °C	Συνιστώμενο κλάσμα μάζας, %
0 - 3	20
-5 - 0	25
-10 - -5	35

Σημειώσεις:
1. Τα παραπάνω δεδομένα έχουν ληφθεί στις ονομαστικές συνθήκες λειτουργίας:

Θερμοκρασία ψυχρού νερού εισόδου/εξόδου 12/7 °C- θερμοκρασία γεωθερμικού νερού εισόδου/εξόδου 25/30 °C.

Λειτουργία θέρμανσης: θερμοκρασία ζεστού νερού εξόδου 45 °C- θερμοκρασία γεωθερμικού νερού εισόδου 10 °C.
2. Εάν η θερμοκρασία του γεωθερμικού νερού εξόδου είναι κάτω από 3 °C, προσθέστε διάλυμα γλυκόλης στο νερό. Για λεπτομέρειες, ανατρέξτε στον πίνακα "Συνιστώμενη συγκέντρωση διαλύματος γλυκόλης".
3. Τροφοδοσία ρεύματος: 380 V, 3 + N, 50 Hz- ανοχή τάσης: ±10%.
4. Για άλλες σχετικές παραμέτρους της μονάδας, επικοινωνήστε με τον προμηθευτή.
5. Οι προδιαγραφές της μονάδας μπορούν να τροποποιηθούν χωρίς προηγούμενη ειδοποίηση για λόγους βελτίωσης.
