Κουτί υδροδότησης

Η υδρολογική μονάδα Mycond καθιστά δυνατή τη χρήση συστημάτων VRF για να παρέχει στους χρήστες άνετο κλιματιστικό, θέρμανση ζεστού νερού και ζεστό νερό χρήσης. Αυτή η λύση είναι κατάλληλη τόσο για οικιστικές όσο και για εμπορικές περιοχές, όπως κατοικίες, κτίρια γραφείων, ξενοδοχεία, νοσοκομεία κ.λπ.
Ικανότητα ψύξης: 7 ... 28 kW
Ικανότητα θέρμανσης: 9 ... 31 kW

Θέλετε να αγοράσετε ή έχετε ερωτήσεις
Κουτί υδροδότησης

Βασικά χαρακτηριστικά:

  • Σε ένα σύστημα: Ολοκληρωμένες λύσεις (ATA, ATW, DHW)
  • Κομψή εμφάνιση
  • Θερμοκρασία εξόδου νερού έως 50ºC.
  • Συνδυασμός πολλαπλών μονάδων για μεγαλύτερες απαιτήσεις χωρητικότητας
  • Επίτοιχος τύπος για εξοικονόμηση χώρου
  • Συνδέσιμο με MRF S
  • Εύκολη συντήρηση χάρη στον πατενταρισμένο σχεδιασμό

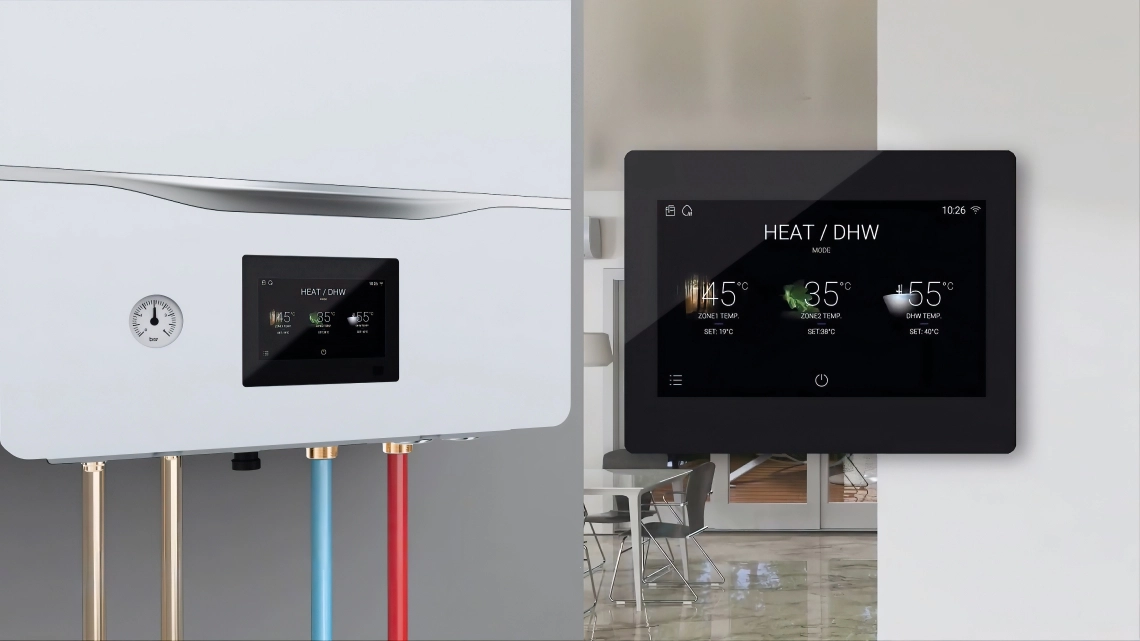

Πίνακας ελέγχου αφής MyCond Hydro box

Εύκολος έλεγχος

έγχρωμο χειριστήριο 5 ιντσών με πλήρη οθόνη αφής.

Πλήρη υδραυλικά εξαρτήματα

Η εσωτερική μονάδα αποτελείται από τα ακόλουθα κύρια εξαρτήματα: Αντλία (εκτός από το μέγεθος 96), δοχείο διαστολής (εκτός από το μέγεθος 96), πλακοειδής εναλλάκτης θερμότητας, ομάδα ασφαλείας, διακόπτης διαφορικής πίεσης, μετρητής νερού, φίλτρο νερού.

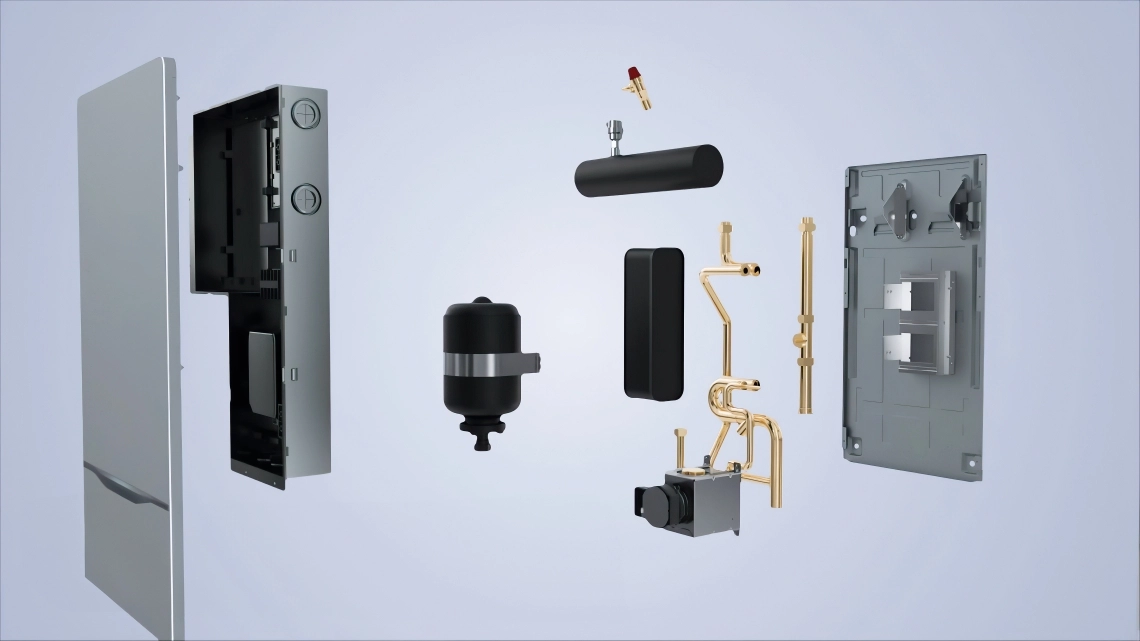

Σχεδιασμός εσωτερικών εξαρτημάτων του MyCond Hydro box

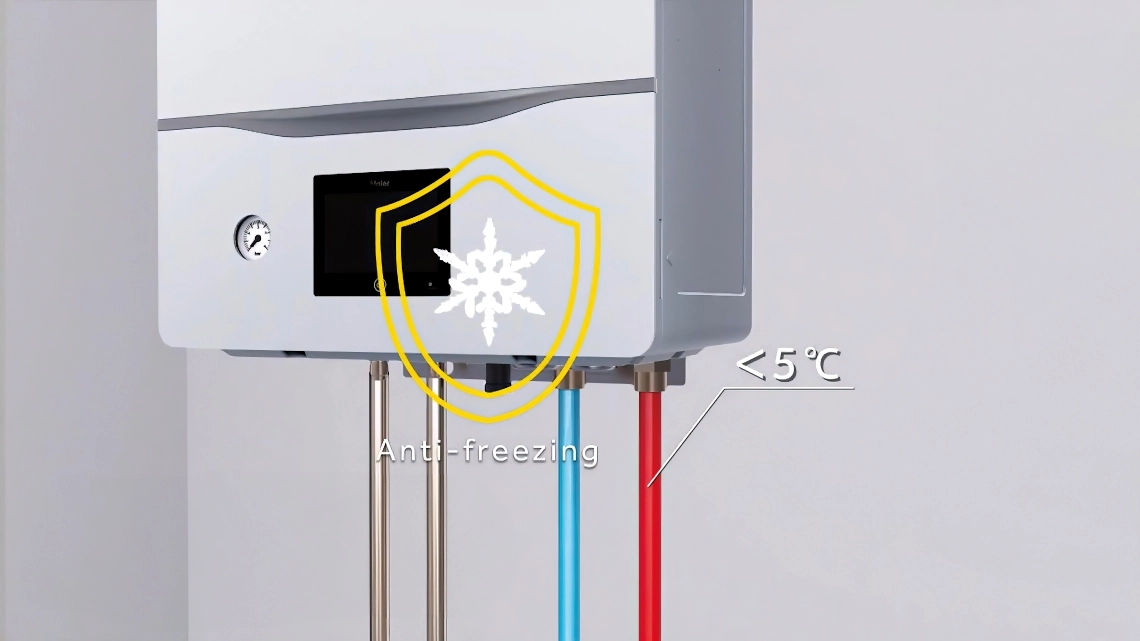

Προστασία από τον παγετό του MyCond Hydro box

Λειτουργία αντιψυκτικού

Προστατεύει τα υδραυλικά εξαρτήματα από ζημιές.

Κυκλοφορία για προστασία από τον παγετό

Όταν η θερμοκρασία πέσει σε ένα ορισμένο επίπεδο, που υποδεικνύει την πιθανότητα σχηματισμού παγετού ή πάγου, ενεργοποιείται η λειτουργία αντιπαγωτικής προστασίας.

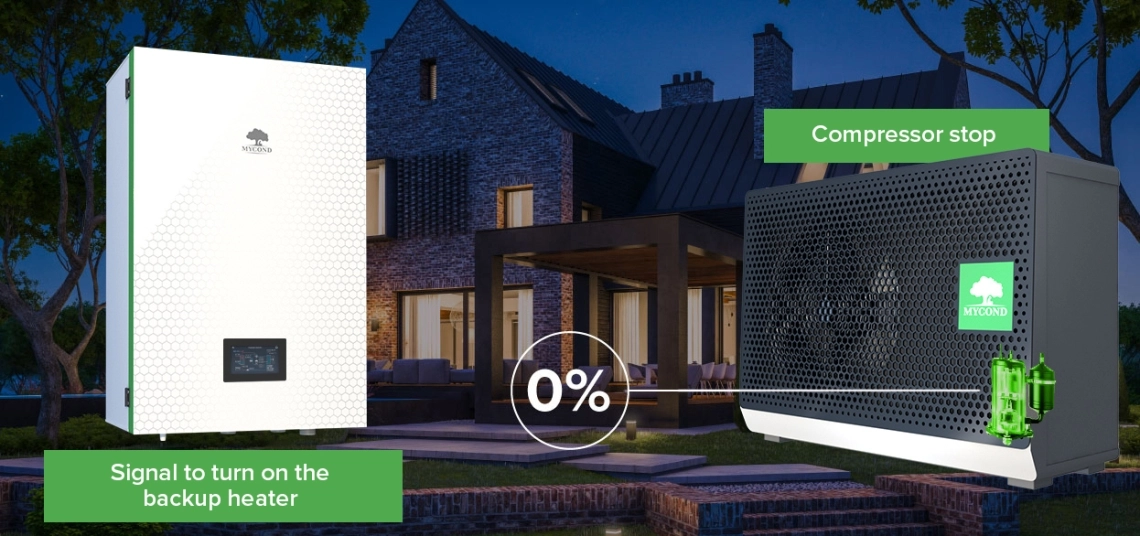

MyCond Hydro box κυκλοφορία για προστασία από τον παγετό

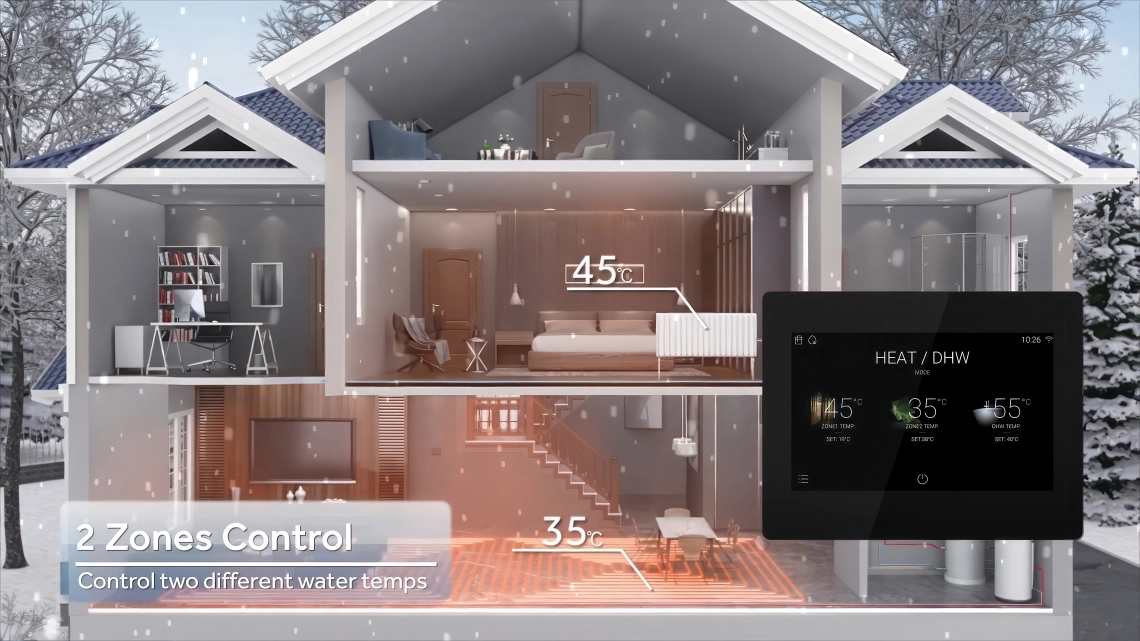

MyCond Hydro box δύο ξεχωριστά κυκλώματα με διαφορετικές απαιτήσεις

Έλεγχος δύο ξεχωριστών κυκλωμάτων για χώρους με διαφορετικές απαιτήσεις

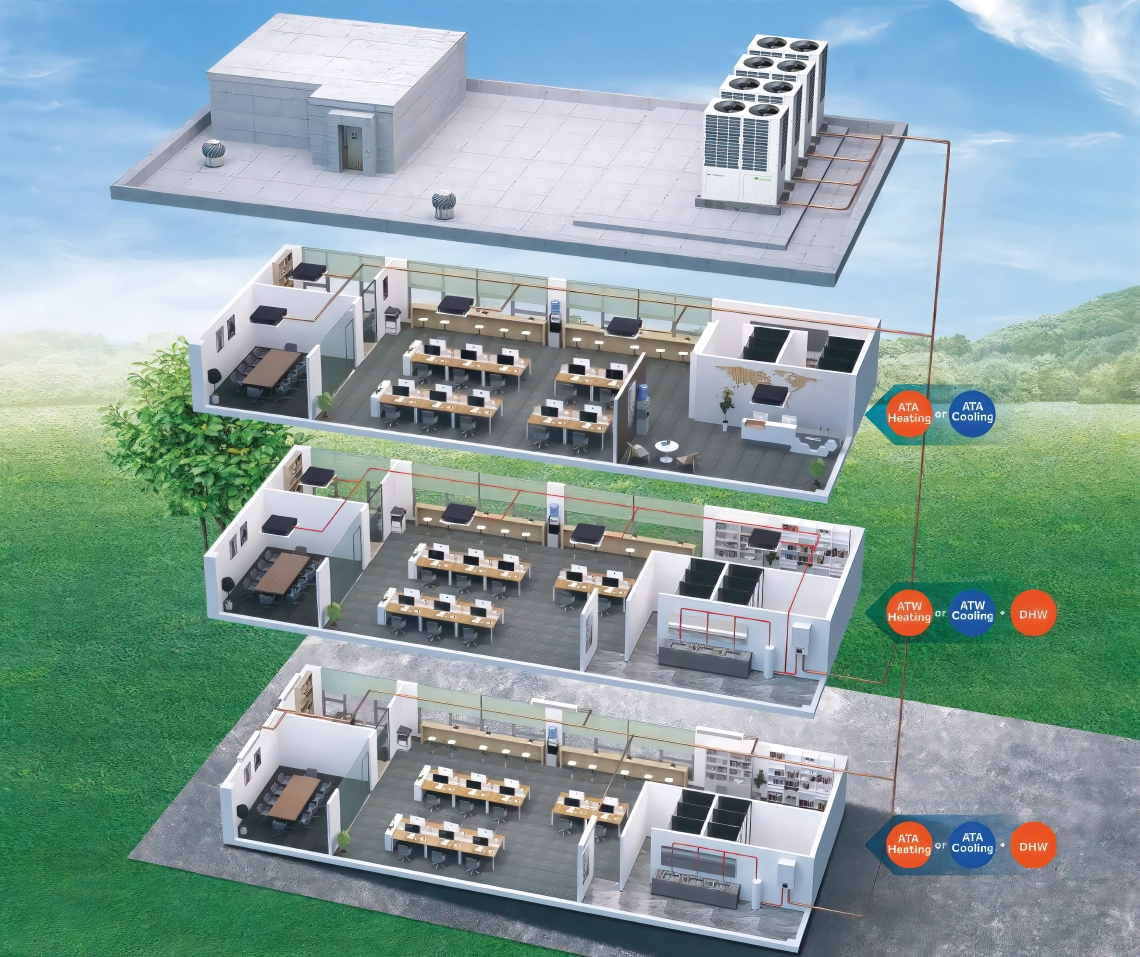

MyCond Hydro box σύστημα θέρμανσης, ψύξης και ζεστού νερού χρήσης για ένα επιχειρηματικό κέντρο

Μοντέλο/εσωτερική μονάδα Μονάδες MHUW-24X1EV2AD MHUW-48X1EV2AD MHUW-96X1EV2AN
Ψύξη (1) kW 7 14 28
Ονομαστική χωρητικότητα Θέρμανση (2) 9 16 31
Διαστάσεις Μονάδα Υ/Π/Δ 850/ 480 / 310 850/ 480 / 310 850/ 480 / 310
Μονάδα βάρους kW 56 56 52
Τόπος εγκατάστασης Εσωτερικός/εξωτερικός χώρος Εσωτερικός χώρος Εσωτερικός χώρος Εσωτερικός χώρος
Μόνο υδρολογική μονάδα % 80-100% 80-100% 80-100%
Υδροδοχείο+IDUs % Σύνολο 50-130% (υδροδοχείο 0-80%)
Ψύξη περιβάλλοντος Min. - Max. 10~43 10~43 10~43
Πλευρά νερού ψύξης Min. - Max. °C 5~20 5~20 5~20
Περιβάλλον θέρμανσης Min. - Max. °C -20~24 -20~24 -20~24
Πλευρά νερού Min. - Max. °C 20~50 20~50 20~50
Επίπεδο ηχητικής πίεσης Ψύξη/θέρμανση dB(A) 29/ 32 29/ 32 29/ 32
Επίπεδο ηχητικής ισχύος dB(A) 42 46 48
Ρυθμός ροής νερού Min-Standard L/min 18/26 32/46 63/90
Διάμετρος σωληνώσεων κυκλώματος νερού Είσοδος ίντσα,, 1 1 1-1/4
Έξοδος ίντσα,, 1 1 1-1/4
Τύπος ψυκτικού R410A R410A R410A
Πλευρά αερίου - Τύπος σύνδεσης mm 15.88 15.88 19.05
Πλευρά υγρού - Τύπος σύνδεσης mm 9.52 9.52 9.52
Παροχή ρεύματος Ph / Hz / V 1/ 50/ 220~240 1/ 50/ 220~240 1/ 50/ 220~240
Συμβατότητα Odu mRV S

(1) Θερμοκρασία 35°C - LWE 18°C (ST=5°C)
(2) ST/WT 7°C/6°C - TC35°C (STT=5°C)

Διαστάσεις

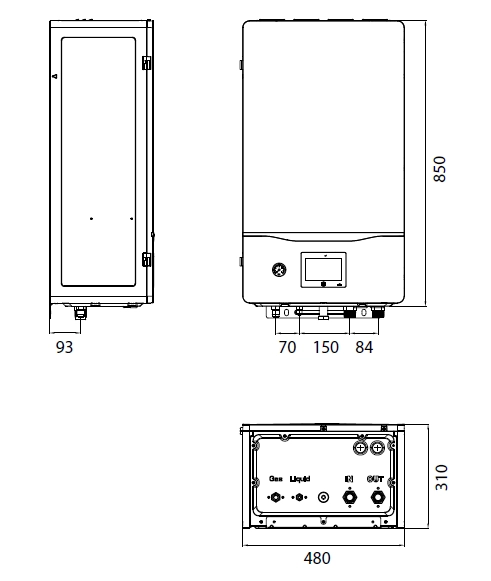

Συνολικές διαστάσεις του MyCond Hydro box - 1

Διαστάσεις

Συνολικές διαστάσεις κουτιού MyCond Hydro - 2
