Εξωτερικές μονάδες με μετωπική εκκένωση MRF S

Η τέλεια συμπαγής λύση

Ικανότητα ψύξης: 12.10 ... 31.50 kW

Εξωτερικές μονάδες με μετωπική εκκένωση MRF S

Πλεονεκτήματα του συστήματος MRF S

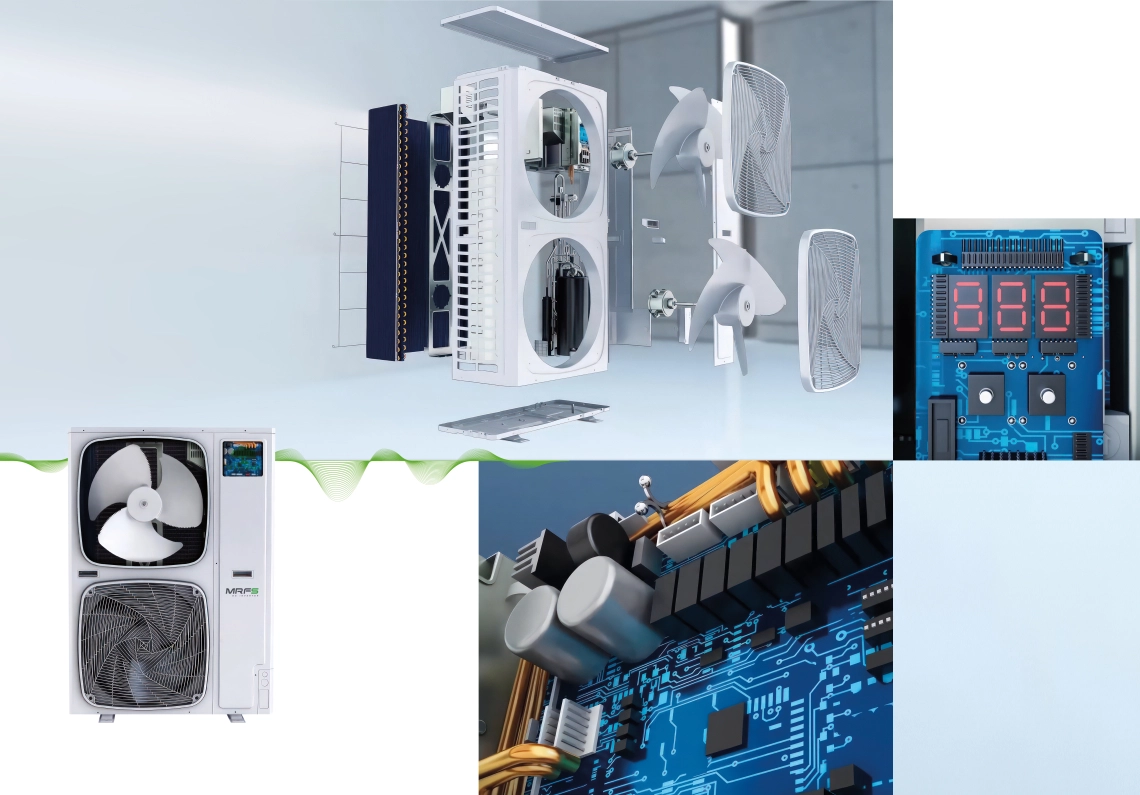

Η λειτουργία αυτοδιάγνωσης σας επιτρέπει να εντοπίζετε γρήγορα και εύκολα πιθανές δυσλειτουργίες του συστήματος. Η πλακέτα διαθέτει οθόνη 3 ψηφίων και κουμπιά για την άμεση εκκίνηση της λειτουργίας ταχείας ψύξης και τον έλεγχο του συστήματος.

Ειδική δομή περιβλήματος για βελτιωμένη ψύξη των πλακετών τυπωμένων κυκλωμάτων. "Ειδική δομή περιβλήματος".

mrf s

Νέος αεροδυναμικός ανεμιστήρας αεροδιαστημικού ελικοειδούς ανεμιστήρα 550 mm σούπερ μεγάλης διαμέτρου. μείωση της στάθμης του ήχου κατά 3 dB(A).
Διευρυμένη διαδρομή εισόδου αέρα και σπειροειδής διαδρομή εξόδου αέρα. Η κατεύθυνση της ροής του αέρα ακολουθεί την κατεύθυνση της γρίλιας, γεγονός που μειώνει τα επίπεδα ήχου κατά 2-4 dB(A).
Δυνατότητα αυτόματης μείωσης του ήχου. Η νυχτερινή λειτουργία που ρυθμίζεται από την πλακέτα PCB είναι κατά 8 dB(A) χαμηλότερη.

Προηγμένη τεχνολογία

Ηγετική θέση στην τεχνολογία (4-6hp)

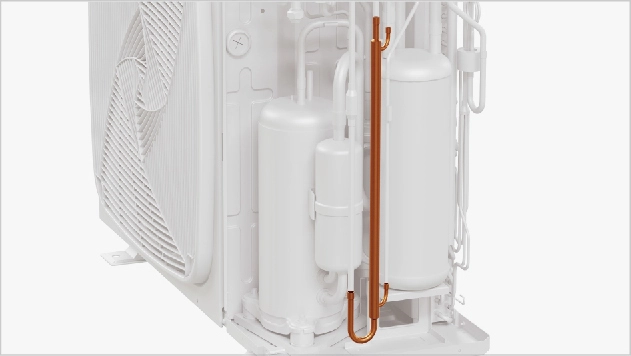

Τεχνολογία κύκλου υπερψύξης δύο σταδίων, αυξημένη απόδοση της μονάδας κατά 9%. (Διπλός ανεμιστήρας)
Μεγιστοποίηση της υποψύξης κατά 30°C, αύξηση της ψυκτικής ικανότητας της μονάδας κατά 46%

Leadership in technology

Αύξηση της ενθαλπίας αναπλήρωσης αερίου, υλοποίηση της ισχυρής ικανότητας θέρμανσης της μονάδας

Λαμβάνοντας ως παράδειγμα τον κύκλο θέρμανσης, όταν η θερμοκρασία περιβάλλοντος είναι χαμηλή, η ικανότητα ανταλλαγής θερμότητας της εξωτερικής μονάδας είναι μειωμένη. Η ποσότητα του αέρα που επιστρέφει ο συμπιεστής μειώνεται, αυξάνει την ποσότητα του ψυκτικού μέσου στον κύκλο θέρμανσης του εναλλάκτη θερμότητας της εσωτερικής μονάδας, επιτυγχάνοντας έτσι βελτιωμένη ικανότητα θέρμανσης.

Υψηλή EER και COP (8/10/12HP)

Η προώθηση της ενεργειακής απόδοσης.

DC FAN και κινητήρας FAN

Κινητήρας ανεμιστήρα DC inverter πιο υψηλή απόδοση σε λειτουργία με μερικό φορτίο

έλεγχος ταχύτητας 16 σταδίων. υψηλή απόδοση λειτουργίας ειδικά σε χαμηλή ταχύτητα
Αύξηση της απόδοσης κατά 45% σε σύγκριση με τον κινητήρα εναλλασσόμενου ρεύματος και μεγάλη μείωση της εισερχόμενης ισχύος

Ανεμιστήρας μεγάλης διαμέτρου

ανεμιστήρας μεγάλης διαμέτρου 570mm, μεγαλύτερη ροή αέρα και υψηλότερη απόδοση (8/10/12HP)

Αναβαθμισμένη διαμόρφωση, αναβαθμισμένη απόδοση (8/10/12hp πλευρική εκκένωση)

Μεγαλύτερη εξωτερική χωρητικότητα, πιο ευέλικτη εφαρμογή.

Εσωτερικές μονάδες και εξωτερικές μονάδες αυτοκαθαρισμού

Μετατροπή λειτουργίας καθαρισμού εσωτερικών μονάδων και εξωτερικών μονάδων με μη διακοπτόμενη λειτουργία, κάνουν άφθονη χρήση της απορριπτόμενης θερμότητας της ODU για την απόψυξη της IDU. Ταυτόχρονα, η IDU χρησιμοποιεί την απορριπτόμενη θερμότητα της ODU για την απόψυξη του εναλλάκτη θερμότητας, για την ξήρανση του συμπυκνωμένου νερού, αποτρέποντας αποτελεσματικά την αναπαραγωγή μούχλας.

Ενεργειακή απόδοση του συστήματος MRF S

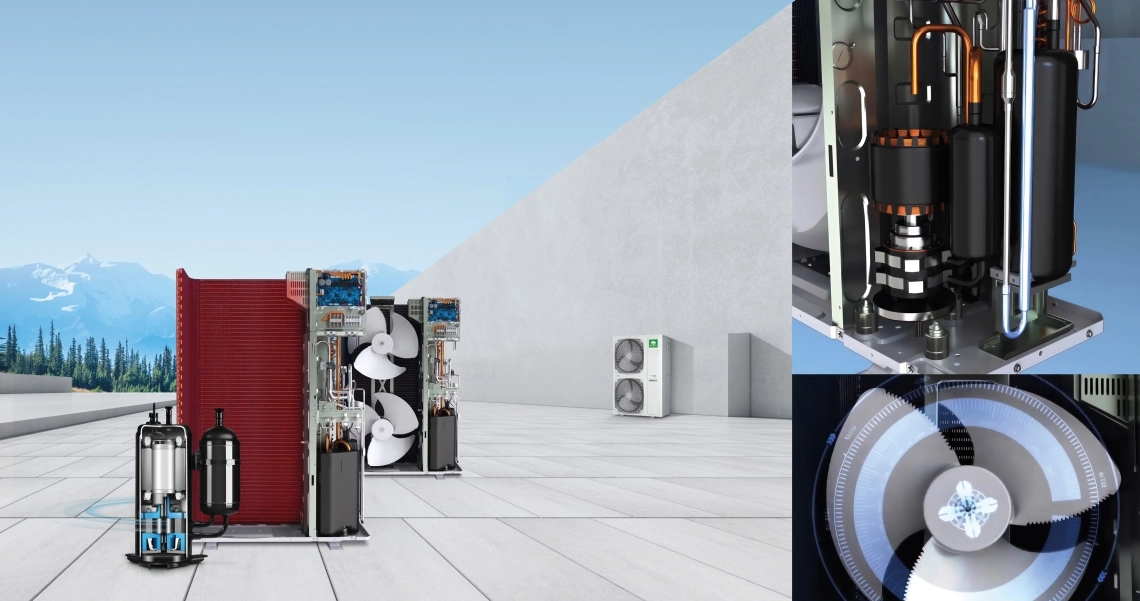

Δίδυμος περιστρεφόμενος συμπιεστής συνεχούς ρεύματος

Η Mycond προσφέρει έναν συμπιεστή συνεχούς ρεύματος με αντιστροφέα, ο οποίος καταναλώνει 5% λιγότερη ενέργεια (μοντέλο 14 kW). Κινητήρας ανεμιστήρα συνεχούς ρεύματος και μεγάλος ανεμιστήρας 550 mm 38% μεγαλύτερη κατανάλωση ενέργειας και 8% μεγαλύτερη ροή αέρα. Μεγαλύτερος εναλλάκτης θερμότητας. Η επιφάνεια ανταλλαγής θερμότητας αυξήθηκε κατά 10%.

Το έξυπνο πρόγραμμα απόψυξης ξεκινά με βάση την απόδοση της ανταλλαγής θερμότητας και τη δυναμικότητα του συστήματος. Αυτό έχει ως αποτέλεσμα την ελαχιστοποίηση των διακυμάνσεων της θερμοκρασίας και εγγυάται άνετες συνθήκες, ακόμη και κατά τη διάρκεια του χειμώνα.

Ο νέος σχεδιασμός του ανεμιστήρα παρέχει, καλή δυναμική ισορροπία, το σύστημα λειτουργεί σταθερά, λίγους κραδασμούς, χαμηλό θόρυβο, υψηλή απόδοση. Περισσότερο υψηλότερη απόδοση σε λειτουργία με μερικό φορτίο.

Χαμηλό επίπεδο θορύβου

Λειτουργία νυχτερινής αθόρυβης λειτουργίας Ο θόρυβος μπορεί να μειωθεί στα 45dB(A).

Νέος δίδυμος περιστροφικός συμπιεστής μετατροπέα συνεχούς ρεύματος DC

Μικρή αλλαγή ροπής, καλή δυναμική ισορροπία, το σύστημα λειτουργεί σταθερά, λίγοι κραδασμοί, χαμηλός θόρυβος, υψηλή απόδοση
Υψηλότερη απόδοση σε λειτουργία με μερικό φορτίο

Σούπερ άνεση

Νέος αεροδυναμικός ανεμιστήρας 550mm σούπερ μεγάλης διαμέτρου αεροδιαστημικός ελικοειδής ανεμιστήρας. μείωση του επιπέδου ήχου 3dB(A)
Διευρυμένη διαδρομή εισόδου αέρα και σπειροειδής διαδρομή εξόδου αέρα Η κατεύθυνση της ροής του αέρα ακολουθεί την κατεύθυνση της σχάρας. μείωση της στάθμης του ήχου 2-4 dB(A)
Αυτόματο πρόγραμμα μείωσης του ήχου Νυχτερινή λειτουργία που ρυθμίζεται από την πλακέτα PCB, 8dB(A) low er.

Λειτουργία χαμηλού θορύβου

Συμπιεστής DC INVERTER, ομαλή λειτουργία, δεν χρειάζεται συχνή εκκίνηση του συμπιεστή, αποτελεσματική μείωση του θορύβου σε εξωτερικούς χώρους
Διανυσματικός έλεγχος inverter, ακριβέστερος έλεγχος
DC κινητήρα ανεμιστήρα, βραχίονα κινητήρα που χρησιμοποιείται η δομή μη συντονισμού, εξασφαλίζουν την ομαλή λειτουργία του κινητήρα, μείωση του θορύβου λειτουργίας
Ανεμιστήρας μεγάλης διαμέτρου, σχεδιασμός σύμφωνα με την αρχή της αθόρυβης αεροπορίας

Εύκολη εγκατάσταση

Συμπαγής σχεδιασμός πλευρικής απόρριψης, μεγάλη χωρητικότητα, μικρό αποτύπωμα / Μικρό αποτύπωμα, μόνο 0,42m2, μπορεί να μειωθεί η επιφάνεια του δαπέδου κατά 43%.

Μεγάλο μήκος σωλήνα, αυξημένη πτώση ύψους

Συνολικό μήκος σωλήνα: 300 m
Μήκος μεμονωμένου σωλήνα: Μεγ. 150 m*1
Από την ODU στην πρώτη διακλάδωση: 110 m
Από την πρώτη διακλάδωση στην πιο απομακρυσμένη μονάδα IDU: 40 m
Πτώση ύψους: 50 m (ODU πάνω)/ 40 m (ODU κάτω)
Πτώση ύψους μεταξύ εσωτερικών μονάδων: 15 m

*1 Χρειάζεται να επικοινωνήσετε με τον τοπικό διανομέα/αντιπρόσωπο για τον ατομικό σχεδιασμό.

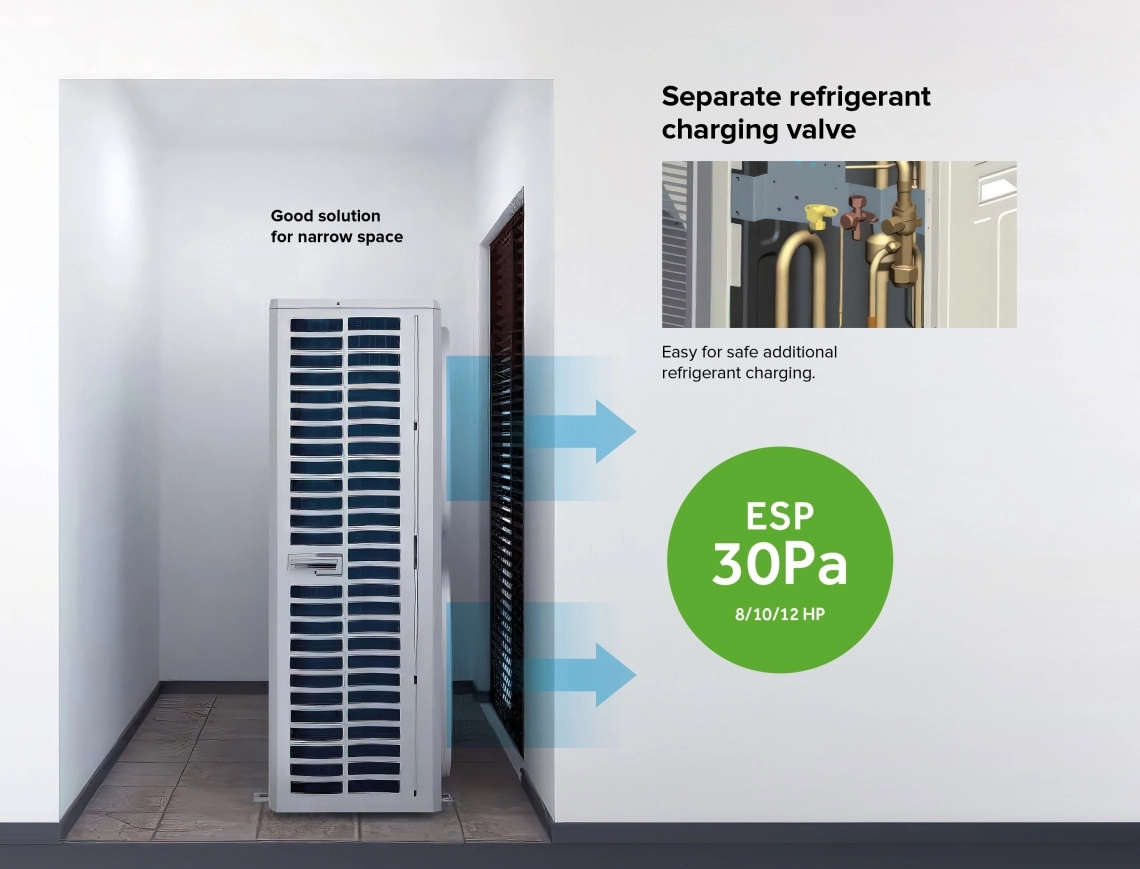

Συμπαγής σχεδιασμός πλευρικής απόρριψης

Οι συμπαγείς διαστάσεις των εξωτερικών μονάδων σάς επιτρέπουν να μεγιστοποιήσετε τη χρήση του χώρου του δαπέδου για άλλους σκοπούς, όπως γραφεία, εμπορικούς ή οικιστικούς χώρους. Αυτό συμβάλλει στην αύξηση της λειτουργικότητας του κτιρίου.

1ph/220 240V/50(60)Hz

3ph/380 400V/50(60)Hz

Προδιαγραφές		Μονάδες	Προδιαγραφές. μονάδες 1 φάσης			Προδιαγραφές. μονάδες 3 φάσεων
			MOS-04X1EV2AD	MOS-05X1EV2AD	MOS-06X1EV2AD	MOS-04X1EW2AD	MOS-05X1EW2AD	MOS-06X1EW2AD
	Κατηγορία ισχύος	HP	4	5	6	4	5	6
Χωρητικότητα^[1]	Ψύξη	kW	12,10	14,00	15,50	12,10	14,00	15,50
	Θέρμανση	kW	12,10	14,00	15,50	12,10	14,00	15,50
	Παροχή ρεύματος	Ph/V/Hz	1/220~240/50(60)	1/220~240/50(60)	1/220~240/50(60)	3/380~400/50(60)	3/380~400/50(60)	3/380~400/50(60)
	Ονομαστική ισχύς εισόδου - Ψύξη	kW	3,61	4,33	5,17	3,61	4,33	5,17
	Μέγιστο ρεύμα εισόδου - Ψύξη	A	34,10	35,50	36,90	11,40	11,90	12,90
	Ονομαστική ισχύς εισόδου - Θέρμανση	kW	3,23	3,76	5,00	3,23	3,76	5,00
	Μέγιστο ρεύμα εισόδου - Θέρμανση	A	32,70	34,10	35,50	10,90	11,40	11,90
Ηλεκτρικές παράμετροι	Ενεργειακή κλάση EER	/	3,35	3,23	3,00	3,35	3,23	3,00
	Ενεργειακή κλάση COP	/	3,75	3,72	3,10	3,75	3,72	3,10
	Ενεργειακή κλάση SEER (T1)	/	6,82	6,65	6,80	6,82	6,65	6,80
	Ενεργειακή κλάση SCOP (Τ1)	/	4,05	4,11	4,05	4,05	4,11	4,05
	ŋs,h %	%	270	263	269	270	263	269
	ŋs,h %	%	159	161	159	159	161	159
Ανεμιστήρας	Ροή αέρα	^m3/h	7200	7200	7200	7200	7200	7200
Ηχητική στάθμη πίεσης	Στάθμη ηχητικής πίεσης (ψύξη)	dB(A)	57	58	59	57	58	59
	Στάθμη ηχητικής πίεσης (Θέρμανση)	dB(A)	57	58	59	57	58	59
Διαστάσεις	Διαστάσεις μονάδας ΠxΔxΥ	mm	950x370x1350	950x370x1350	950x370x1350	950x370x1350	950x370x1350	950x370x1350
	Διαστάσεις συσκευασμένης μονάδας ΠxΒxΥ	mm	1023x471x1420	1023x471x1420	1023x471x1420	1023x471x1420	1023x471x1420	1023x471x1420
Βάρος	Καθαρό/Βάρος αποστολής	kg	108/123	108/123	108/123	108/123	108/123	108/123
	Τύπος συμπιεστή	/	DC inv. δίδυμος περιστροφικός
Συμπιεστής	Ισχύς κινητήρα	W	4130	4130	4130	4060	4060	4060
	Ποσότητα συμπιεστή	/	1	1	1	1	1	1
Ψυκτικό μέσο	Τύπος ψυκτικού	/	R410A	R410A	R410A	R410A	R410A	R410A
	Προφορτισμένο ψυκτικό μέσο τ.μ.	kg	4,00	4,00	4,00	4,00	4,00	4,00
	Ø Σωλήνας ψυκτικού υγρού	mm (ίντσα)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)
	Ø Σωλήνας ψυκτικού από την πλευρά του αερίου	mm (ίντσα)	15,88 (5/8)	15,88 (5/8)	15,88 (5/8)	15,88 (5/8)	15,88 (5/8)	15,88 (5/8)
	Μέγιστο μήκος σωληνώσεων	m	300	300	300	300	300	300
Σωληνώσεις	Μέγιστο γραμμικό μήκος σωληνώσεων (ισοδύναμο/πραγματικό)	m	175/150	175/150	175/150	175/150	175/150	175/150
	Στάνταρ πτώση μεταξύ IU και OU	m	50	50	50	50	50	50
	Μέγιστη πτώση μεταξύ IU *3	m	15	15	15	15	15	15
Αναλογία σύνδεσης	Αναλογία χωρητικότητας εσωτερικού/εξωτερικού χώρου	%	50-130	50-130	50-130	50-130	50-130	50-130
	Μέγιστος αριθµός συνδεόµενων IUs	/	8	10	13	8	10	13
Θερμοκρασία εργασίας.	Ψύξη	°C	-5~50	-5~50	-5~50	-5~50	-5~50	-5~50
	Ψύξη	°C	-20~27	-20~27	-20~27	-20~27	-20~27	-20~27

(*) Οι αναγραφόμενες προδιαγραφές λαμβάνονται με τις ακόλουθες συνθήκες δοκιμής: σε λειτουργία ψύξης, εσωτερική θερμοκρασία 27°C DB / 19°C WB
και εξωτερική θερμοκρασία 35°C DB / 24°C DB. Σε λειτουργία θέρμανσης, εσωτερική θερμοκρασία 20°C DB και εξωτερική θερμοκρασία 7°C WB / 6°C DB

3ph/380 400V/50(60)Hz

Προδιαγραφές		Μονάδες	mOS-08X1EW2AD	MOS-10X1EW2AD	MOS-12X1EW2AD
	Κατηγορία ισχύος	HP	8	10	12
Χωρητικότητα^[1]	Ψύξη	kW	22,60	28,00	31,50
	Θέρμανση	kW	22,60	30,50	31,50
	Παροχή ρεύματος	Ph/V/Hz	3/380~415/50/(60)	3/380~415/50/(60)	3/380~415/50/(60)
	Ονομαστική ισχύς εισόδου - Ψύξη	kW	6,95	8,67	11,52
	Μέγιστο ρεύμα εισόδου - Ψύξη	A	19,00	23,80	25,40
	Ονομαστική ισχύς εισόδου - Θέρμανση	kW	5,79	8,03	8,49
	Μέγιστο ρεύμα εισόδου - Θέρμανση	A	18,00	22,60	24,20
Ηλεκτρικές παράμετροι	Ενεργειακή κλάση EER	/	3,25	3,23	2,73
	Ενεργειακή κλάση COP	/	3,90	3,80	3,71
	Ενεργειακή κλάση SEER (T1)	/	7,67	7,65	7,47
	Ενεργειακή κλάση SCOP (T1)	/	4,05	4,16	4,21
	ŋs,h %	%	304	303	296
	ŋs,h %	%	159	163	165
Ανεμιστήρας	Ροή αέρα (υψηλή)	^m3/h	10000	10000	10000
Ηχητική στάθμη πίεσης	Στάθμη ηχητικής πίεσης (ψύξη)	dB(A)	63	64	65
	Στάθμη ηχητικής πίεσης (θέρμανση)	dB(A)	63	65	67
Διαστάσεις	Διαστάσεις μονάδας ΠxΔxΥ	mm	1050x400x1636	1050x400x1636	1050x400x1636
	Διαστάσεις συσκευασμένης μονάδας ΠxΒxΥ	mm	1150x510x1790	1150x510x1790	1150x510x1790
Βάρος	Καθαρό βάρος/βάρος αποστολής	kg	149/168	149/168	149/168
	Τύπος συμπιεστή	/	DC inv. δίδυμος περιστροφικός
Συμπιεστής	Ισχύς κινητήρα	W	6270	6270	6270
	Ποσότητα συμπιεστή	/	1	1	1
Ψυκτικό μέσο	Τύπος ψυκτικού	/	R410A	R410A	R410A
	Προφορτισμένο ψυκτικό μέσο τ.μ.	kg	5,10	5,10	5,10
	Ø Σωλήνας ψυκτικού υγρού	mm (ίντσα)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)
	Ø Σωλήνας ψυκτικού από την πλευρά του αερίου	mm (ίντσα)	19,05 (3/4)	22,22 (7/8)	25,40 (1)
	Μέγιστο μήκος σωληνώσεων	m	300	300	300
Σωληνώσεις	Μέγιστο γραμμικό μήκος σωληνώσεων (ισοδύναμο/πραγματικό)	m	175/150	175/150	175/150
	Σταθμική πτώση μεταξύ IU και OU	m	50	50	50
	Μέγιστη πτώση μεταξύ IU *3	m	15	15	15
Αναλογία σύνδεσης	Αναλογία χωρητικότητας εσωτερικού/εξωτερικού χώρου	%	50-130	50-130	50-130
	Μέγιστος αριθμός συνδέσιμων IU	/	13	16	19
Θερμοκρασία λειτουργίας.	Ψύξη	°C	-5~50	-5~50	-5~50
	Ψύξη	°C	-20~27	-20~27	-20~27

(*) Οι αναφερόμενες προδιαγραφές επιτυγχάνονται με τις ακόλουθες συνθήκες δοκιμής: σε λειτουργία ψύξης, εσωτερική θερμοκρασία 27°C DB / 19°C WB
και εξωτερική θερμοκρασία 35°C DB / 24°C DB. Σε λειτουργία θέρμανσης, εσωτερική θερμοκρασία 20°C DB και εξωτερική θερμοκρασία 7°C WB / 6°C DB
Τα δεδομένα είναι καθαρά ενδεικτικά, καθώς τα δεδομένα ενδέχεται να διαφέρουν. Σας συμβουλεύουμε να ελέγξετε την ακρίβεια των δεδομένων με τον προμηθευτή πριν αγοράσετε τα προϊόντα

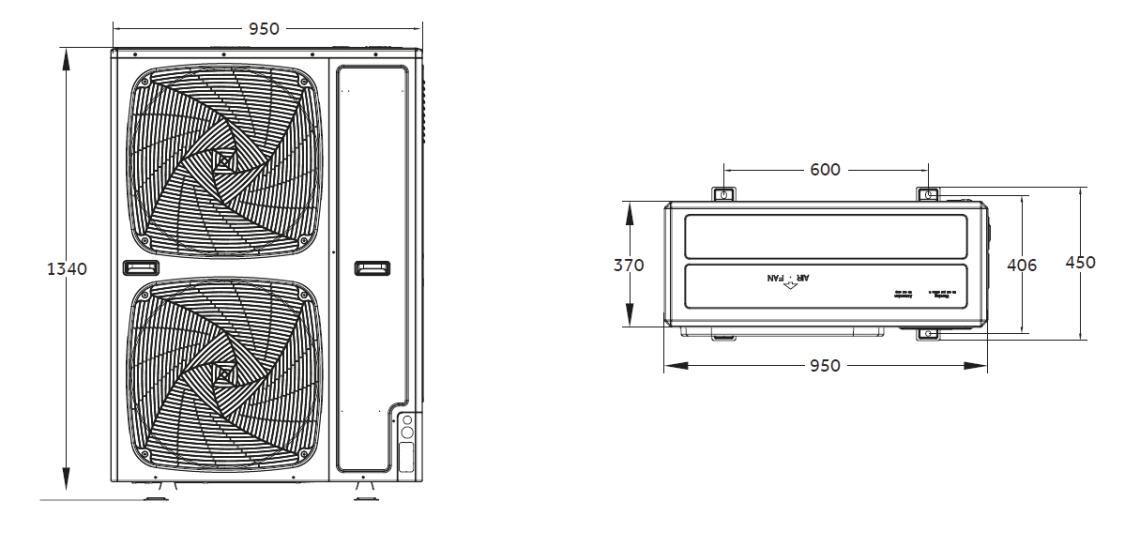

Διαστάσεις

MOS-04X1EV2AD MOS-05X1EV2AD MOS-06X1EV2AD MOS-04X1EW2AD MOS-05X1EW2AD MOS-06X1EW2AD

dimensions
